Силовые трансформаторы класса 220 кВ являются важнейшими элементами высоковольтных подстанций и электрических сетей. Перед отгрузкой необходимо провести предусмотренные испытания, чтобы проверить электрические характеристики оборудования, состояние изоляции и соответствие техническим требованиям проекта.

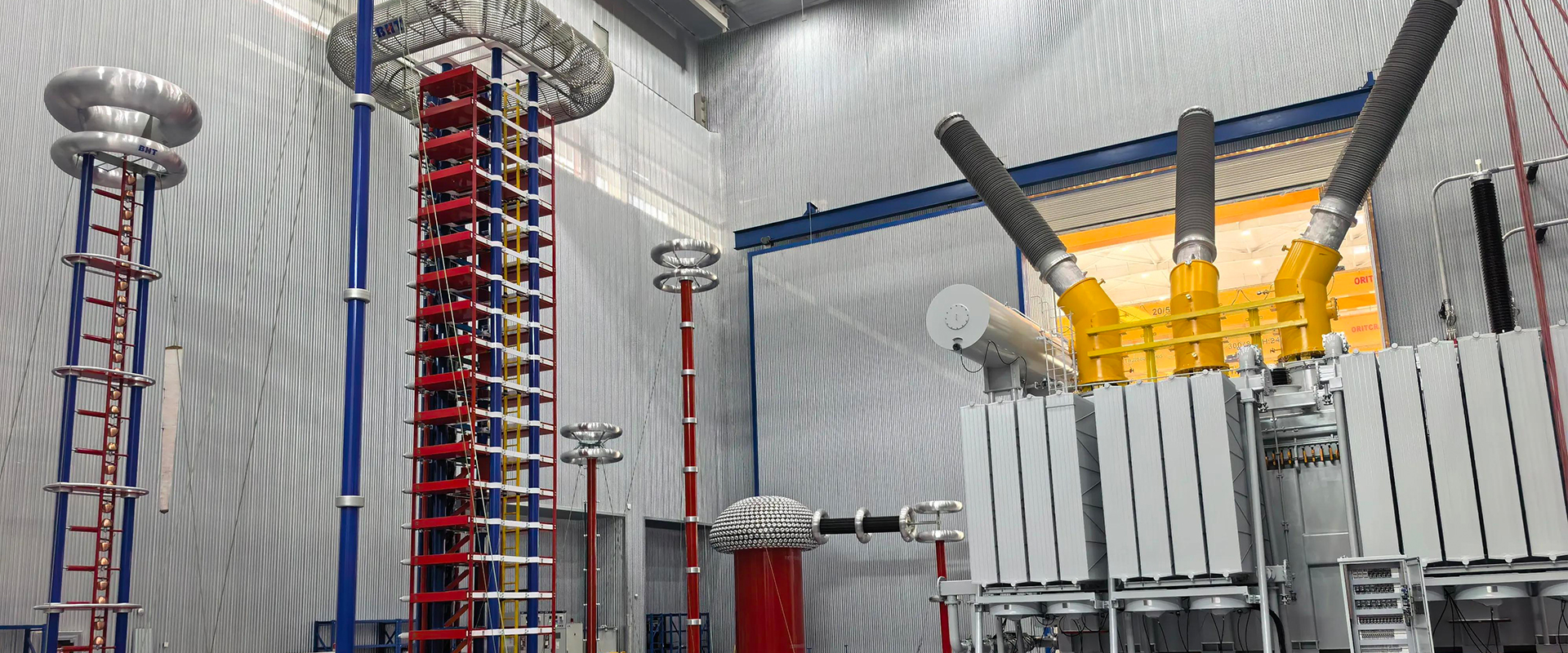

На предприятии ZTELEC YUGUANG заводские испытания являются важной частью контроля качества силовых трансформаторов. Программа испытаний определяется конструкцией оборудования, применимыми стандартами серии IEC 60076, технической спецификацией и требованиями заказчика.
Для высоковольтных проектов результаты испытаний позволяют оценить соответствие трансформатора установленным требованиям до его отправки на объект.
Приемо-сдаточные испытания, или испытания, выполняемые на каждом трансформаторе, проводятся в соответствии с применимыми требованиями IEC 60076 и технической документацией проекта.
Основные виды испытаний включают:
Измерение сопротивления обмоток позволяет проверить электрическую непрерывность цепей и выявить возможные отклонения, связанные с соединениями или состоянием обмоток.
Проверяются коэффициент трансформации, схема соединения обмоток и соответствие фактических параметров проектной документации.
Испытание позволяет оценить характеристики магнитной системы трансформатора и проверить соответствие полученных результатов установленным требованиям.
Эти измерения используются для проверки электрических характеристик трансформатора, связанных с потерями энергии и условиями его работы в электрической сети.
Предусмотренные программой испытания позволяют проверить изоляционную систему трансформатора на соответствие установленным требованиям по электрической прочности.
Для силовых трансформаторов класса 220 кВ надёжность изоляции имеет особое значение. Оборудование должно выдерживать электрические нагрузки при нормальной эксплуатации и предусмотренные проектом перенапряжения.
В зависимости от конструкции трансформатора и применимых требований могут проводиться следующие испытания:
Испытание приложенным напряжением промышленной частоты — проверка электрической прочности определённых участков изоляции.
Испытание индуцированным напряжением — оценка изоляции обмоток и связанных с ними изоляционных промежутков при заданных условиях испытания.
Измерение частичных разрядов — оценка активности частичных разрядов в процессе предусмотренных высоковольтных испытаний.
Испытательные напряжения, продолжительность испытаний и критерии приемки определяются соответствующими стандартами IEC и утверждённой технической документацией.
Помимо приемо-сдаточных испытаний, для отдельных конструкций и проектов могут предусматриваться типовые и специальные испытания.
|
Вид испытания |
Назначение |
|---|---|
|
Испытание на нагрев |
Проверка температурного режима трансформатора при заданных условиях. |
|
Испытание грозовым импульсом |
Оценка способности изоляции выдерживать нормированные импульсные перенапряжения. |
|
Испытание коммутационным импульсом |
Проверка изоляции при соответствующих коммутационных импульсных воздействиях, если применимо. |
|
Измерение уровня шума |
Определение уровня шума трансформатора в установленных условиях. |
|
Проверка стойкости к короткому замыканию |
Оценка способности трансформатора выдерживать электродинамические и тепловые воздействия в соответствии с применимыми требованиями и согласованным методом проверки. |
Не все перечисленные испытания обязательны для каждого трансформатора. Их состав зависит от конструкции оборудования, класса изоляции, применимых стандартов и требований контракта.
Factory Acceptance Testing (FAT) — это приёмочные испытания на заводе, которые могут проводиться с участием заказчика или его представителя до отгрузки оборудования.
Для проекта с силовым трансформатором 220 кВ программа FAT может включать:
Проверку согласованной технической спецификации и программы испытаний.
Подтверждение идентификации и комплектации трансформатора.
Проведение согласованных приемо-сдаточных и специальных испытаний.
Сопоставление результатов измерений с установленными критериями приемки.
Проверку комплектности протоколов испытаний и сопроводительной документации.
Состав испытаний, порядок инспекции и участие представителей заказчика согласовываются до начала работ.
Документирование результатов испытаний помогает подтвердить соответствие оборудования техническим требованиям и обеспечивает необходимую информацию для приёмки и последующего технического обслуживания.
В зависимости от условий контракта комплект документации может включать:
Протоколы приемо-сдаточных испытаний.
Отчёты о типовых и специальных испытаниях, если они предусмотрены.
Паспортные данные трансформатора и технические характеристики.
Утверждённые чертежи и технические спецификации.
Записи контроля качества и согласованные документы инспекции.
Перечень документов рекомендуется согласовать на этапе технического уточнения заказа.
Заводские испытания помогают выявить возможные дефекты изготовления или сборки до отправки оборудования на объект. Документированные результаты позволяют проверить соответствие трансформатора применимым требованиям и согласованным параметрам.
Для энергетических компаний, EPC-подрядчиков и промышленных предприятий чётко определённая программа испытаний облегчает техническую оценку оборудования, подготовку к поставке и последующий ввод в эксплуатацию.
При этом программа испытаний должна разрабатываться с учётом конкретной конструкции трансформатора, а не только на основе универсального перечня проверок.
ZTELEC YUGUANG предлагает силовые трансформаторы и техническое сопровождение проектов высоковольтных подстанций и электросетевой инфраструктуры.
При рассмотрении запроса на трансформатор 220 кВ необходимо учитывать номинальную мощность, коэффициент трансформации, частоту, группу соединения обмоток, уровень изоляции, систему охлаждения, применимые стандарты и требования к инспекции.
На основании технической спецификации проекта можно согласовать программу испытаний, необходимые документы и требования к приёмке оборудования.
Планируете проект с силовым трансформатором 220 кВ? Свяжитесь с ZTELEC YUGUANG, чтобы обсудить технические требования, программу заводских испытаний и получить коммерческое предложение.
