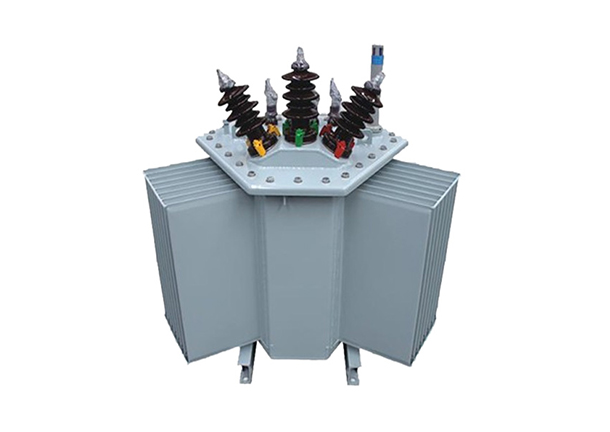

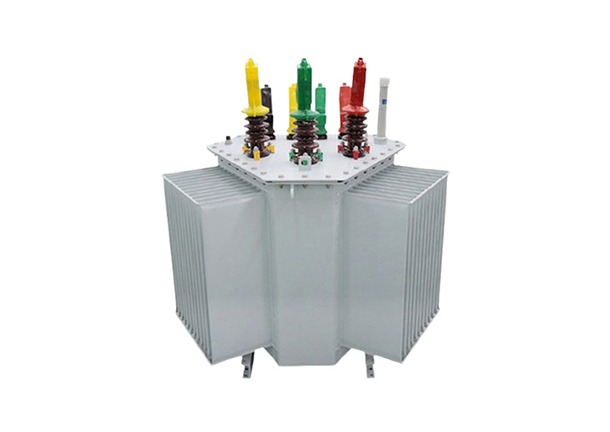

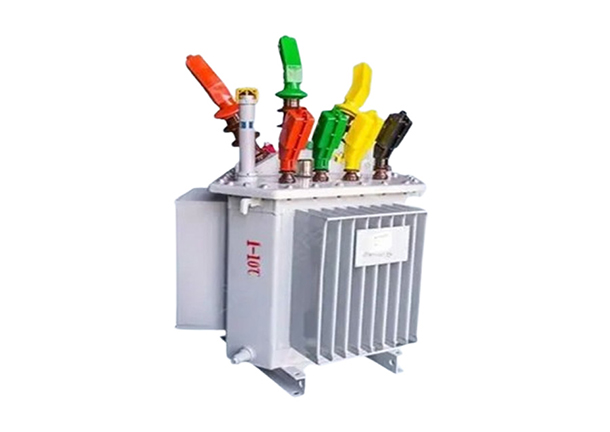

S13-M-30 ~ 6300/10 Серии 3D Масляный Трансформатор

3D-трехмерный объемный трансформатор с ядром катушки 3-мерные комбинированные трансформаторы раневого сердечника, трехмерные комбинированные трехмерные трансформаторы раневого сердечника, треугольные трехмерные трансформаторы раневого сердечника, трехмерные треугольные треугольные трансформаторы раневого сердечника и т. д. все относятся к трехмерным трансформаторам раневого сердечника, и буквы RL появляются в их моделях.Такие как S13-MRL-6300/10, SCB11-RL-1000/10, где R представляет собой прокатный сердечник, а L представляет трехмерную структуру.

Трехмерный трансформатор раневого сердечника представляет собой энергосберегающий силовой трансформатор.Он творчески реформирует структуру ламинированной магнитной цепи и трехфазную компоновку традиционного силового трансформатора, делая производительность продукта более оптимизированной, например, трехфазная магнитная цепь полностью симметрична и энергосберегающий эффект Значительно, шум значительно снижается, рассеивание тепла и перегрузка мощности сильнее, структура компактна, а объем мал.

Трехмерный трансформатор раневого сердечника представляет собой 3D-трехмерный объемный трансформатор с ядром катушки Это творчески реформирует структуру ламинированной магнитной цепи и трехфазную компоновку традиционных силовых трансформаторов, делая производительность продукта более оптимизированной.

Ключевым компонентом трехмерного трансформатора раневого сердечника является трехмерное рамовое сердечко, которое состоит из трех однокадровых сердечников одинакового размера.Сечения стебля и железного ярма каждого однорамного железного сердечника равны и близки к полукругу.После объединения три стебля ядра расположены в форме равностороннего треугольника.Пересечение основных столбов близко к окружности.Длина магнитного контура трех сердечников-самая короткая, поэтому железный сердечник легкий, а потери без нагрузки малы.

Характеристики

+ серия 3D-трехмерный объемный трансформатор с ядром катушки Прорывается через традиционную плоскую структуру и принимает трехмерную симметричную трехмерную структуру.Магнитный контур трехфазного железного ядра полностью симметричен. магнитное сопротивление значительно снижается, а ток возбуждения и потери без нагрузки значительно уменьшаются.Это энергоэффективный трансформатор, который использует традиционные материалы, но имеет более низкий уровень шума и компактную структуру.Его выдающиеся Эффективность энергосбережения и охраны окружающей среды полностью соответствует энергосбережению Китая. policy.

1. Оптимизация магнитной цепи

(1) Между слоями трехмерного раневого сердечника нет швов , и магнитная цепь равномерно распределена по всему .Отсутствует очевидная область высокого сопротивления, и нет искажения плотности магнитного потока на швах.

(2) Направление магнитного потока полностью соответствует ориентации кристалла листа кремниевой стали.

(3) Длина трехфазной магнитной цепи полностью равна, а сумма длин трехфазной магнитной цепи является самой короткой.

(4) Трехфазная магнитная цепь полностью симметрична, а трехфазный ток без нагрузки полностью сбалансирован.

2. Низкие потери и значительный эффект экономии энергии

(1) Направление намагниченности трехмерного проката полностью соответствует направлению прокатки листа кремниевой стали, и нет перекрытия между слоями сердечника.Магнитный поток равномерно распределен по всей магнитной цепи, без очевидных областей высокого сопротивления и швов.Феномен искажений плотности магнитного потока.При использовании того же материала, по сравнению с ламинированным сердечником, коэффициент потери железа раневой сердцевины уменьшается с 1,3 - 1,5 до примерно 1,05.Только это может снизить потери ядра на 10 - 20%.

(2) Благодаря особой трехмерной структуре материал, используемый в железо-ярмовой части сердечника, уменьшается на 25% по сравнению с традиционным ламинированным сердечником, а уменьшенный угловой вес составляет около 6% от общего веса сердечника.

(3) Обрезка листа кремниевой стали ухудшает его магнитную проницаемость.Трехмерный прокатный сердечник подвергается высокотемпературной (800 °C) вакуумной обработке азотом отжига, которая не только устраняет механическое напряжение сердечника, но и уточняет магнитные свойства листа кремниевой стали.домен, который улучшает вторичную способность рекристаллизации листа кремниевой стали, делая производительность листа кремниевой стали намного лучше, чем его заводские характеристики.

(4) После испытаний было установлено, что потери без нагрузки трехмерного трансформатора на 25 - 35% ниже национального стандарта, а ток без нагрузки может быть уменьшен до 92%.

3. Низкий шум

Основными причинами шума, вызываемого вибрацией корпуса трансформатора, являются:

1) Магнитострикция листа кремниевой стали заставляет железный сердечник вибрировать и производить шум.

2) Существует электромагнитное притяжение, вызванное утечкой магнитного потока между стыками листов кремниевой стали и ламинациями, в результате чего сердечник вибрирует и генерирует шум.

3) Рабочая магнитная плотность трансформатора слишком высока, приближается или достигает точки насыщения, а магнитная утечка слишком велика, вызывая шум.

Поскольку трехмерный прокатный сердечник изготавливается путем непрерывной и плотно прокатки листовых полосок из кремниевой стали на специальной намотке сердечника, нет швов и никакого шума, вызванного прерывистыми магнитными цепями, такими как ламинированный нарыв. .В то же время трехфазная магнитная цепь и магнитный поток полностью симметричны, а рабочая магнитная плотность разумно спроектирована, поэтому шум продукта значительно снижается.
Уровень звука при испытании типа продукта SGB10-RL-2000/10 составляет всего 47 дБ, что на 19 дБ ниже, чем 66 дБ, указанные в национальном стандарте.Он почти экологически чистый и бесшумный, и наиболее подходит для внутреннего и жилого использования.

4. Мощная способность перегрузки

(1) теплотворная способность самого продукта очень низкая: потери без нагрузки и ток без нагрузки трансформатора раневого сердечника очень малы, а теплотворная способность самого продукта очень низкая;

(2) Как показано на фиг. 1, трехфазные катушки расположены в форме "штифта", образуя центральный канал природного газа, проходящий вверх и вниз между катушками-"выхлопной дымоход".Из-за разницы температур между верхним и нижним железным дугами в 30 - 40 °С, сильной вследствие воздушной конвекции холодный воздух пополняется снизу в центральный канал, а тепло излучается от внутреннего склона верхнего железного ярма, а тепло, выделяемое трансформатором, быстро уносится в естественной циркуляции.

5. Компактная структура и небольшой отпечаток

Специальный трехмерный железный сердечник делает изделие компактным по структуре и рациональным по компоновке.Район самолета от агрегат уменьшен на 10 - 15% по сравнению с традиционными изделиями, а высота агрегата уменьшена на 10 - 20%.Если установлен в a Подстанция box-type, объем коробка трансформатор Их можно уменьшить почти на 1/4.
