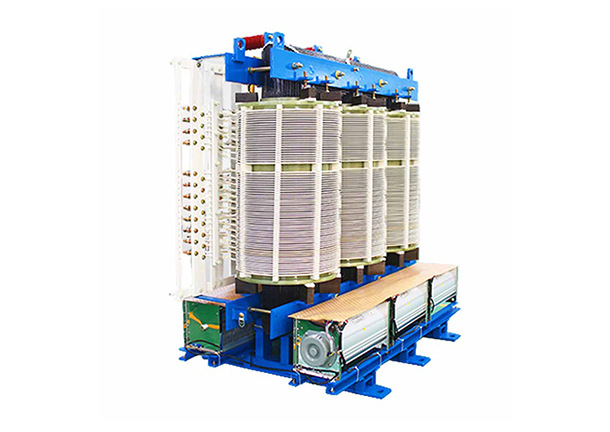

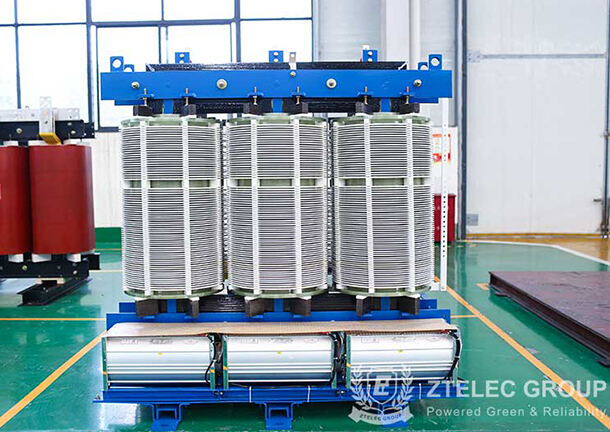

Трехфазный пятистержневой выпрямительный трансформатор

Трехфазный пятистержневой выпрямительный трансформатор отличается плавной формой тока, низким уровнем гармонических искажений, хорошим теплоотводом, высокой стойкостью к тепловым ударам, высокой перегрузочной способностью, низкими потерями, низким уровнем шума и простотой обслуживания.

Описание продукта

Исполнительный стандарт на трехфазный пятистержневой выпрямительный трансформатор

Стандарт Международной электротехнической комиссии (МЭК):

IEC 60076-1~5 «Силовые трансформаторы»

IEC 61378-1:1997 «Выпрямительные трансформаторы: Трансформаторы промышленного назначения»

Национальные и промышленные стандарты:

JB/T 8636-1997 «Силовые преобразовательные трансформаторы»

GB1094.11-2007 «Сухие силовые трансформаторы» Трансформатор

GB1094.1-1996 «Силовые трансформаторы: Общие положения»

GB1094.2-1996 «Силовые трансформаторы: Повышение температуры»

Тип и назначение трёхфазного пятистержневого выпрямительного трансформатора.

ZT(P) ZT — выпрямительный трансформатор для преобразователя частоты (ZP: для преобразователя частоты).

S — трёхфазный.

口 — тип охлаждения (естественное воздушное охлаждение отсутствует, F — принудительное воздушное охлаждение).

G — сухой силовой трансформатор (без изоляции).

(口) — класс изоляции (класс изоляции B-S, класс изоляции H-H).

口/ Номинальная мощность (кВА).

口 — уровень напряжения (кВ).

Характеристики трёхфазного пятистержневого выпрямительного трансформатора

Эта серия продукции отличается плавной формой сигнала, низким уровнем гармонических искажений, хорошим теплоотводом, высокой стойкостью к тепловым ударам, высокой перегрузочной способностью, низкими потерями, низким уровнем шума и простотой обслуживания. Работая в качестве изолированного источника питания в высоковольтном преобразователе частоты, эта серия продукции может быть использована совместно с высоковольтным преобразователем частоты, что позволяет реализовать многофункциональность технологии и эффективно подавлять гармонические составляющие.

Применение трёхфазного пятистержневого выпрямительного трансформатора

Он подходит для электротехнической, нефтяной, химической, металлургической, коммунальной, водоочистной, текстильной, бумажной, фармацевтической, угольной, цементной, сталелитейной и других отраслей промышленности.

Структура трёхфазного пятистержневого выпрямительного трансформатора

a. Сердечник изготовлен из высококачественной холоднокатаной электротехнической стали, тщательно ламинированной по диагонали под углом 45°;

b. Изоляционные материалы трансформатора имеют класс H и срок службы 20 лет, как у обычных трансформаторов;

c. Конструкция катушки не имеет капсулы и обладает превосходными огнезащитными свойствами;

d. Изоляционные материалы проводов имеют класс изоляции H. Изделия окрашены лаком с тремя защитными свойствами и подвергнуты высокотемпературной полимеризации, что повышает устойчивость к коротким замыканиям.

e. Корпус трансформатора изготовлен из высококачественной листовой стали.

f. Входные и выходные провода трансформатора, как правило, подключаются снизу. Кабельные отверстия расположены в основании трансформаторного ящика, а также предусмотрено устройство для фиксации кабеля.
