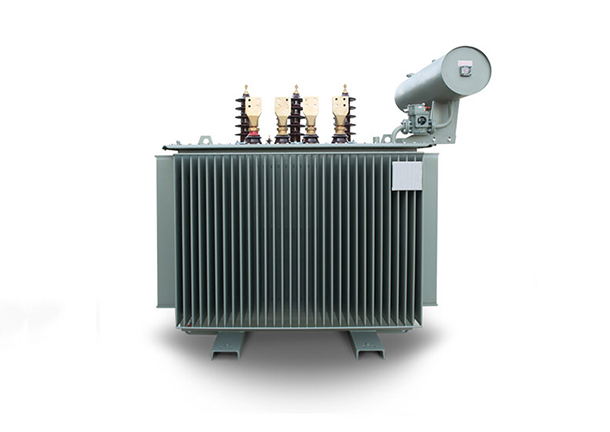

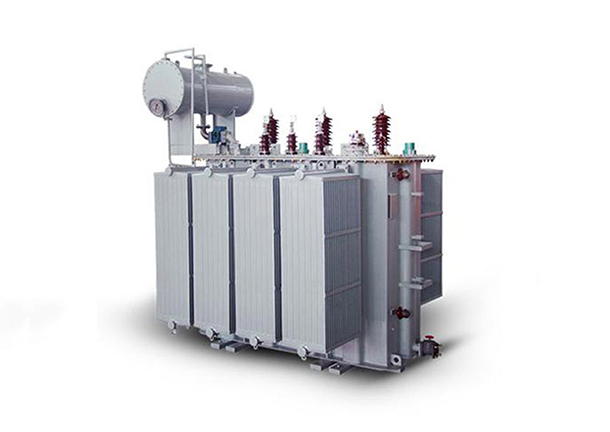

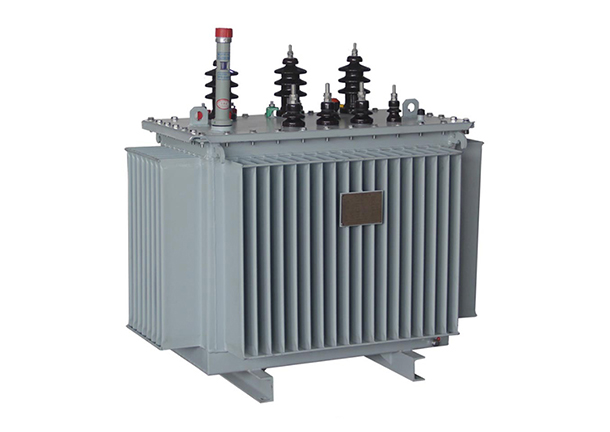

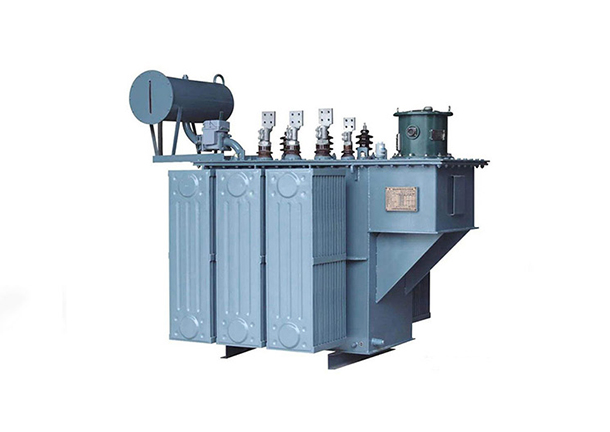

S11-M-30 ~ 8000/20 Серия-Масляный Погруженный Трансформатор

Выставка оборудования

ZTELEC Electric Technology (Zhengzhou) Co., Ltd. Масляный трансформатор

Масляный трансформатор по конструкции аналогичен обычному. Он относится к одному из типов трансформаторов, классифицируемых по типу изоляции сердечника. Поэтому его отличительной особенностью являются масляные обмотки, которые могут уменьшить тепловое излучение от оборудования внутри него.

Основные элементы масляного трансформатора состоят из сердечника, обмотки и ввода. Сердечник служит проводником для магнитного потока. Обмотка создает магнитное поле. Он состоит из токопроводящей катушки, намотанной на сердечник и изолированной картонным барьером и экраном. Толщина изоляционного слоя обмотки увеличивается с ростом напряжения. Ввод соединяет обмотку трансформатора с подстанцией.

Масляные трансформаторы используются в распределительных сетях или на подстанциях. Их сердечник и обмотки погружены в масло, которое охлаждает и изолирует их. Масло циркулирует по трубкам змеевика и вокруг катушек и сердечника за счёт конвекции. Масло охлаждается снаружи бака на низких уровнях мощности и радиаторами с воздушным охлаждением на высоких уровнях.

Цель использования масляных трансформаторов

Масляные трансформаторы могут устанавливаться на земле, опорах или столбах для использования на открытом воздухе. Они обеспечивают эффективную работу в различных областях применения, таких как сети передачи и распределения электроэнергии, производство возобновляемой энергии и небольшие промышленные предприятия.

Масляные трансформаторы обладают большой ёмкостью, что позволяет значительно экономить электроэнергию, минимизировать потери мощности, экономить энергию и снижать эксплуатационные расходы. Кроме того, масло в машине также охлаждает внутреннюю жилу кабеля, тем самым повышая долговечность и электрические характеристики трансформаторного оборудования.

Характеристики

Перевод на испанский язык: Полностью герметичный трансформатор представляет собой маслонаполненный герметичный трансформатор. Гофрированный корпус масляного бака адаптируется к расширению масла благодаря собственной эластичности и представляет собой герметичный масляный бак, широко используемый в различном электрораспределительном оборудовании. Стальной сердечник изготавливается из высококачественных холоднокатаных листов ориентированной кремнистой стали с использованием автоматической поперечной резки и ступенчатой ​​намотки. Такая конструкция улучшает распределение плотности магнитного потока внутри сердечника, снижает энергию вибрации сердечника, а также эффективно снижает шум и потери энергии. Катушка намотана высокопрочным эмалированным проводом (или проводом в бумажной оболочке) цилиндрической (или брикетной) структуры с равномерным распределением ампер-витков. Конструкция изоляции рациональна и обладает высокой стойкостью к короткому замыканию. Корпус трансформатора закреплен с помощью противоразъединительной конструкции: крепежные детали оснащены стопорными гайками, а подвесная конструкция без сердечника гарантирует отсутствие ослабления после длительной транспортировки. Гофрированные листы гофрированного масляного бака заменяют маслорасширитель. Эти листы могут расширяться и сжиматься в зависимости от изменения объёма трансформаторного масла, изолируя трансформатор от атмосферы. Это предотвращает и замедляет разрушение масла и влаги в изоляции, повышает эксплуатационную надёжность и обеспечивает нормальную работу трансформатора без технического обслуживания. Трансформатор оснащён сигнальным термометром для дистанционного контроля и предохранительным клапаном, что повышает надёжность работы трансформатора.
