KYN28A-12 Бронированное Съемное Металлическое Закрытое Распределительное Устройство Переменного Тока

Комплектное распределительное устройство переменного тока в металлическом корпусе KYN28A-12

Данное устройство представляет собой комплектное комплектное распределительное устройство переменного тока в металлическом корпусе (далее именуемое «распределительное устройство»), предназначенное для распределения электроэнергии в односистемной и сегментной системе с одной системой сборных шин напряжением 3,6–12 кВ трехфазного переменного тока частотой 50 Гц. Оно в основном используется на электростанциях, в генераторах малой и средней мощности для передачи электроэнергии, в распределительных устройствах промышленных и горнодобывающих предприятий, для приема и передачи электроэнергии на подстанциях вторичного питания в электрических системах, а также для запуска крупных высоковольтных двигателей и т. д. Оно используется для управления, защиты и контроля. Это распределительное устройство соответствует требованиям IEC298, GB3906 и другим стандартам. Оно имеет функцию блокировки, предотвращающую втягивание и вытягивание тележки выключателя под нагрузкой, предотвращающую ошибочное включение и выключение выключателя, предотвращающую замыкание выключателя при замкнутом заземлителе под напряжением, предотвращающую ошибочный вход в электрифицированное помещение и предотвращающую ошибочное замыкание заземлителя под напряжением. Устройство может быть оснащено вакуумным выключателем VSl и вакуумным выключателем VD4 компании ABB. Это распределительное устройство с превосходными характеристиками. МЭК 62271-202: Высоковольтные распределительные устройства и аппаратура управления – Часть 202: Высоковольтные/низковольтные сборные подстанции
Комплектное распределительное устройство переменного тока KYN28A-12 в металлическом корпусе, съемное.

a Температура окружающего воздуха: верхний предел +40°C, нижний предел -10°C;

b Высота над уровнем моря: ≤1000 м;

c Относительная влажность: среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 90%;

d Землетрясение: магнитуда не превышает 8 баллов;

e Окружающий воздух не должен быть загрязнен едкими или горючими газами, водяным паром и т. д.;

f Отсутствуют серьезные загрязнения и частые сильные вибрации, а конструкция по жесткости соответствует требованиям категории 1 в тяжелых условиях.

Съемное бронированное распределительное устройство переменного тока в металлическом корпусе KYN28A-12

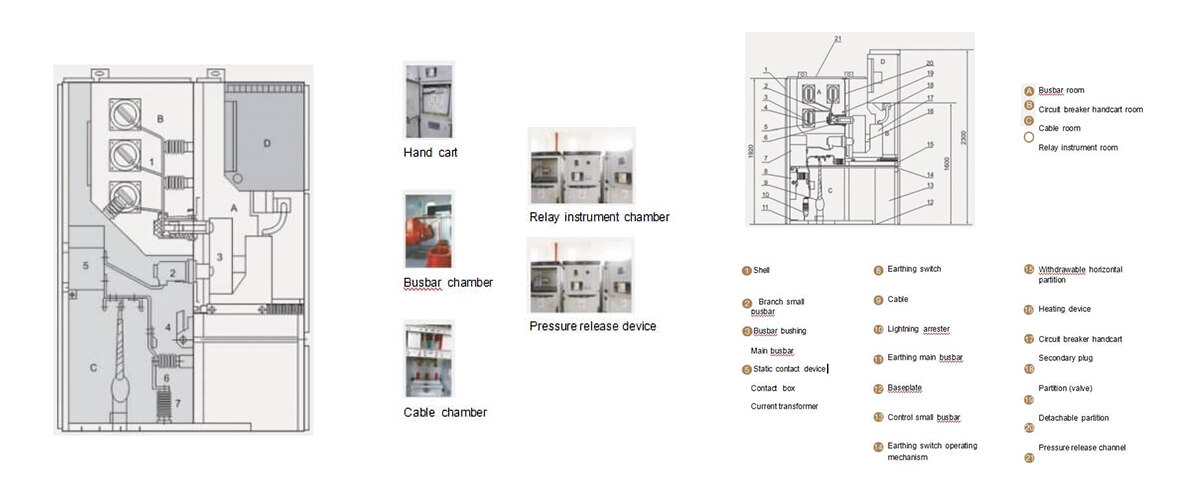

Распределительное устройство спроектировано в соответствии с бронированным распределительным устройством в металлическом корпусе, описанным в GB3906-91. Корпус выпрямителя состоит из двух частей: корпуса шкафа и центральной выкатной части (тележки), как показано на рисунке 1. Шкаф разделен на четыре отдельных отсека, а уровень защиты внешней оболочки составляет IP4X, а при открытой двери каждой небольшой комнаты и двери выключателя — IP2X. С воздушными входящим и отходящими линиями, кабельными входящим и отходящими линиями и другими функциональными схемами, оно может служить устройством распределения электроэнергии в различных схемах после компоновки и комбинирования.

Распределительное устройство можно устанавливать, налаживать и обслуживать спереди, поэтому его можно устанавливать в двух вариантах «спина к спине» и у стены, что повышает безопасность и гибкость распределительного устройства и уменьшает занимаемую площадь. Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12

A. Тележка

Рама тележки изготовлена ​​из тонких стальных листов, обработанных на станках с ЧПУ, а затем соединена клёпками и сваркой. В зависимости от области применения тележки можно разделить на тележки для выключателей, трансформаторов напряжения, изолирующих, измерительных и т.д. Тележки с одинаковыми характеристиками могут быть взаимозаменяемы. Тележка имеет положение изоляции, испытательное и рабочее положения в шкафу. Каждое положение оснащено позиционирующим устройством, которое предотвращает случайное перемещение тележки в указанных выше положениях.

Блокировка должна быть снята при перемещении тележки. B. Отсек сборных шин

Шина проложена от одного распределительного устройства к другому и закреплена ответвительной шиной и статической контактной коробкой. Плоская ответвительная шина соединяется со статической контактной коробкой и главной сборной шиной болтами без каких-либо дополнительных зажимов или изоляторов.

При наличии особых требований заказчика и проекта соединительные болты на шине могут быть изолированы изоляцией и торцевыми заглушками. При прохождении шины через перегородку распределительного шкафа она фиксируется с помощью проходного изолятора. При возникновении внутренней дуги короткого замыкания это может предотвратить распространение дуги на соседние шкафы и обеспечить механическую прочность шины.

C. Кабельный отсек

В отсеке могут быть установлены трансформаторы тока, заземлители, молниеотводы и кабели, а внизу может быть установлена ​​съемная алюминиевая пластина с прорезями для удобства монтажа на месте. D. Релейно-приборная камера
Релейно-приборная камера используется для установки различных компонентов, таких как реле, приборы, сигнальные индикаторы и переключатели управления. Кроме того, в верхней части приборной камеры по желанию заказчика может быть добавлен небольшой отсек для сборных шин, в котором можно проложить шестнадцать малых шин управления.

E. Устройство сброса давления

Над отсеком для ручных тележек, отсеком сборных шин и кабельным отсеком расположено устройство сброса давления. При возникновении внутренней дуги короткого замыкания в выключателе, главной шине и кабельном отсеке давление воздуха внутри распределительного устройства повышается с возникновением дуги. После достижения определенного давления давление в верхнем устройстве сбрасывается, металлическая пластина автоматически открывается для сброса давления и выпуска газа, обеспечивая безопасность оператора и распределительного устройства. Замковое устройство
Соединение средней двери с корпусом шкафа выполнено с использованием замковой конструкции и оснащено подъемным механизмом, что делает открывание средней двери более удобным. При закрытии средней двери прочность соединения между ней и корпусом шкафа повышается, что повышает эффективность борьбы с внутренними дуговыми замыканиями.
