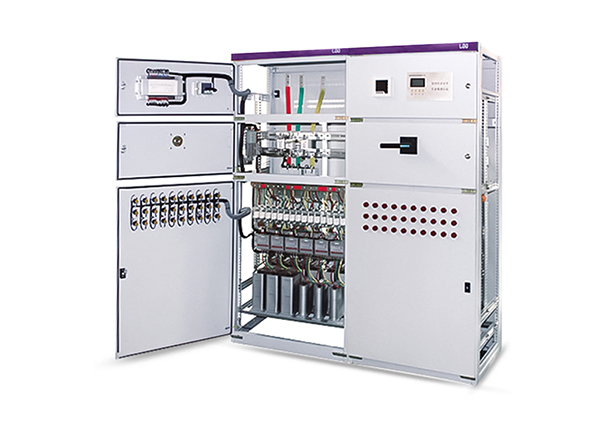

Интеллектуальное Устройство Компенсации Реактивной Мощности Низкого Напряжения GGJ

Интеллектуальное устройство компенсации реактивной мощности низкого напряжения GGJ

Интеллектуальное устройство компенсации реактивной мощности GGJ низкого напряжения использует микрокомпьютерное управление с использованием систем автоматизированного проектирования (САПР) и осуществляет интеллектуальную компенсацию реактивной мощности. Благодаря продуманной конструкции и передовым технологиям, устройство широко используется в низковольтных электросетях для повышения коэффициента мощности, снижения реактивных потерь и повышения качества электроснабжения. Будучи энергосберегающим продуктом нового поколения, оно специально разработано для компенсации реактивной мощности в трёхфазных трансформаторах мощностью 130–600 кВА. IEC 61439-1: Низковольтные распределительные устройства и устройства управления – Часть 1: Общие положения.

Интеллектуальное устройство компенсации реактивной мощности GGJ низкого напряжения

+ Управление интеллектуальным контроллером, полнофункциональный. Надежная работа, автоматическая компенсация; может повышать коэффициент мощности до 0,9 и выше.

+ Отображение коэффициента мощности сети в режиме реального времени и диапазона: отставание (0,00–0,99), опережение (0,00–0,99).

+ Комплексная защита от перенапряжения, гармоник, перекомпенсации, сбоя системы, потери фазы, перегрузки и другие функции.

+ Заданные параметры не теряются после отключения питания, устройство автоматически переходит в рабочий режим, восстанавливая нормальную работу электросети без вмешательства оператора.

+ В зависимости от баланса нагрузки сети, используется фазовая или смешанная компенсация.

+ Высокая помехозащищенность: выдерживает импульсные помехи амплитудой 2000 В, поступающие непосредственно из сети, что превышает требования национальных профессиональных стандартов.

Низковольтное интеллектуальное устройство компенсации реактивной мощности GGJ

a Высота над уровнем моря: ≤2000 м

b Условия установки: отсутствие вредных газов и паров, токопроводящей или взрывоопасной пыли и плесени.

c Относительная влажность: ≤90% при 20°C

d Температура окружающей среды: -20°C ~ +45°C

Интеллектуальное устройство компенсации реактивной мощности низкого напряжения GGJ

a Измерение в режиме реального времени и почасовая запись трехфазного напряжения, тока, частоты, активной мощности, реактивной мощности, коэффициента мощности, активной и реактивной энергии на стороне низкого напряжения трансформатора; общего коэффициента искажений напряжения и тока, а также уровня субгармоник 2–25.

b Интерфейсы RS-232 и RS-485 позволяют обрабатывать данные на компьютере. Кроме того, устройство обеспечивает беспроводное считывание показаний счетчиков, тестирование устройств, настройку параметров, измерение данных в режиме реального времени и считывание записанных данных через удаленную связь.

Функция анализа данных C: выполнение анализа и обработки, а также статистических запросов по данным рабочей нагрузки; всесторонний анализ качества электроснабжения, расчет коэффициента квалификации напряжения, коэффициента нагрузки и надежности электроснабжения, а также максимального коэффициента нагрузки; проверка коэффициента мощности, активной и реактивной мощности в различные периоды времени; построение диаграммы напряжения, тока и коэффициента мощности каждой фазы; печать синтетического анализа и статистического отчета.
