KYN28 - 24 (Z) Бронированное Съемное Распределительное Устройство Переменного Тока

Бронированное съемное распределительное устройство переменного тока KYN28-24(Z)

Бронированное съемное металлическое распределительное устройство переменного тока серии KYN28-24(Z) (далее именуемое «распределительное устройство») представляет собой комплектное распределительное устройство для односекционной трехфазной системы переменного тока напряжением 20 кВ с одной системой шин и одной секцией сборных шин. Оно в основном используется на электростанциях, для передачи электроэнергии от генераторов малой и средней мощности, для распределения электроэнергии на промышленных и горнодобывающих предприятиях, для приема и передачи электроэнергии на подстанциях вторичного назначения в электрических системах, а также для пуска крупных высоковольтных двигателей и т. д. для реализации функций управления, защиты и контроля. Распределительное устройство оснащено функцией блокировки «пять превентивных мер», которая предотвращает толчок и вытягивание выключателя под нагрузкой, ошибочное отключение и включение выключателя, замыкание заземлителя, когда он находится в замкнутом положении, ошибочный вход в отсек под напряжением и ошибочное отключение заземлителя при включенном питании. Фактически, это распределительное устройство с превосходными характеристиками. Изделие соответствует стандартам GB3906, GB/T11022, IEC60298 и другим. IEC 62271-202: Высоковольтные распределительные устройства и аппаратура управления – Часть 202: Высоковольтные/низковольтные сборные подстанции.

KYN28-24(Z) бронированное съемное распределительное устройство переменного тока

a Температура окружающего воздуха: -15 ℃ ~ +40 ℃;

b Высота над уровнем моря: ≤1000 м;

C Относительная влажность воздуха: дневная ≤95%, месячная ≤90%;

d Сейсмическая интенсивность: ≤8°;

e Место установки должно быть защищено от пожара, взрыва, сильного загрязнения, химической коррозии или сильной вибрации;

Примечание: Пожалуйста, согласуйте с нами, если ваше изделие будет использоваться за пределами вышеуказанных условий.

KYN28-24(Z) бронированное съемное распределительное устройство переменного тока

1. Распределительное устройство 24 кВ компактного размера

Конструкция данного изделия аналогична конструкции распределительного устройства среднего уровня 12 кВ, изделие применимо в системах 20 кВ и не требует композитной изоляции или межфазного разделителя, что обеспечивает превосходные изоляционные характеристики.

2. Безопасная конструкция, гибкая установка.

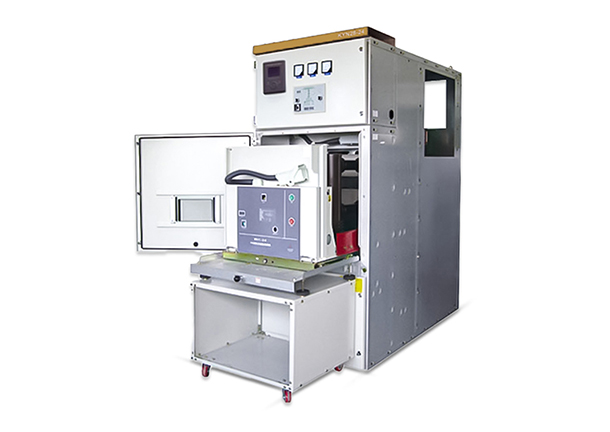

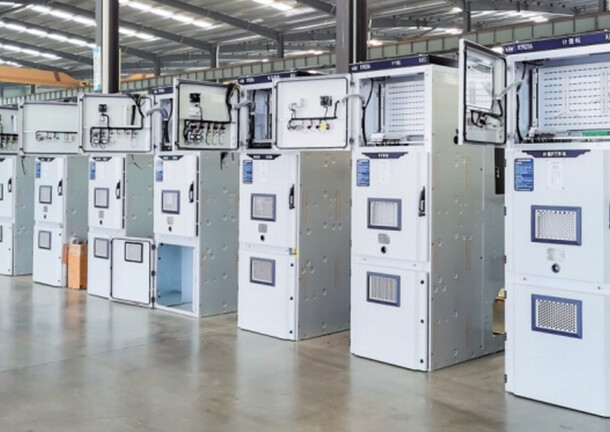

Данное распределительное устройство состоит из двух частей: корпуса шкафа и выкатной части (т.е. тележки). Корпус шкафа разделен на четыре отдельных отсека. Степень защиты оболочки составляет IP4X, а при открытых дверях отсеков и дверце камеры выключателя – IP2X. Оно оснащено воздушными входными и выходными линиями, кабельными входными и выходными линиями и другими функциональными схемами. После перестановки и комбинирования оно может стать распределительным устройством различных схем и форм. Данное распределительное устройство можно устанавливать, налаживать и обслуживать спереди, поэтому его можно расположить в дуплексном исполнении «спина к спине» или у стены, что не только повышает его безопасность и гибкость, но и уменьшает занимаемую площадь.

3. Устойчивость к грозовым импульсам

4. Различные ручные тележки, удобство эксплуатации

Рама тележки также изготовлена ​​из тонкого стального листа и собрана после обработки на станке с ЧПУ. Тележка изолирована корпусом, а механическая блокировка безопасна, надежна и гибка. В зависимости от назначения тележки можно разделить на тележки с автоматическим выключателем, тележки с трансформатором напряжения и изолирующие тележки, которые могут быть заменены теми же характеристиками. Ручная тележка имеет положение отключения, испытательное положение и рабочее положение в корпусе шкафа, и каждое положение имеет позиционирующее устройство для обеспечения надежности блокировки. Она должна эксплуатироваться в соответствии с процедурой предотвращения неправильного срабатывания блокировки. Все виды ручных тележек могут втягиваться и вытягиваться с помощью винта. Операция проста и гибка для операторов. Когда шкаф необходимо снять вручную, можно использовать специальную ручную тележку для его удобного извлечения для различных проверок и обслуживания; она имеет средний тип, небольшой размер, с удобными для осмотра и обслуживания.

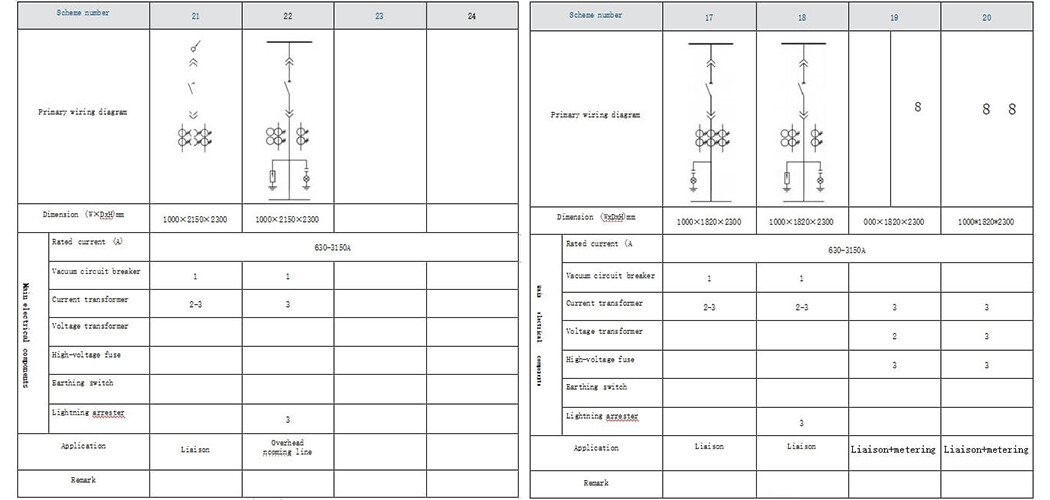

Схема главной цепи

Описание типа
