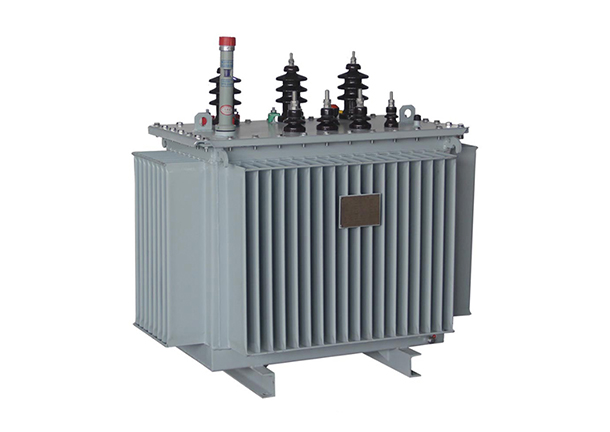

Масляный Трансформатор Серии S11-M-30~6300/10

Конструкция и принцип работы масляного трансформатора

Масляный трансформатор аналогичен по конструкции другим трансформаторам и относится к одному из типов трансформаторов, классифицируемых по типу изоляции сердечника. Его отличительной особенностью является то, что обмотки погружены в масло, что позволяет снизить тепловизионное излучение внутреннего оборудования.

Основными элементами масляного трансформатора являются сердечник, катушка и ввод. Сердечник служит проводником для магнитного потока; катушка создает магнитное поле и состоит из токопроводящей катушки, намотанной вокруг сердечника и изолированной картонной оболочкой и экраном. Толщина слоя изоляции катушки увеличивается с ростом напряжения. Ввод соединяет обмотку трансформатора с подстанцией.

Масляные трансформаторы используются в распределительных сетях или на подстанциях. Их сердечник и катушки погружены в масло, которое обеспечивает охлаждение и изоляцию. Масло циркулирует по трубкам внутри катушек и вокруг катушек с сердечником за счёт конвекции. В трансформаторах малой мощности масло охлаждается снаружи бака; в трансформаторах высокой мощности – радиаторами с воздушным охлаждением.

Цель использования масляных трансформаторов

Масляные трансформаторы могут устанавливаться на земле, на постаментах или столбах для использования на открытом воздухе. Они обеспечивают эффективную работу в различных областях, включая сети передачи и распределения электроэнергии, возобновляемые источники энергии и небольшие промышленные предприятия.

Масляные трансформаторы обладают большой ёмкостью, что позволяет значительно экономить электроэнергию, минимизировать потери и снижать расходы для потребителей. Кроме того, масло в оборудовании также охлаждает внутренний сердечник кабеля, тем самым повышая долговечность и электрические характеристики трансформатора.

Характеристики

Трёхфазные масляные трансформаторы производства нашей компании используют новую структуру изоляции, повышающую их устойчивость к коротким замыканиям. Сердечник изготовлен из высококачественной холоднокатаной кремнистой стали, обмотка имеет многослойную цилиндрическую или листовую структуру, а все крепежные элементы обработаны специальным образом, предотвращая отсоединение.

Изделие отличается высоким КПД и низкими потерями, позволяет значительно снизить потребление электроэнергии и эксплуатационные расходы, обеспечивая значительные социальные преимущества и являясь высокотехнологичным продуктом национального уровня.

Стандарты внедрения

GBT6451-2015: Технические параметры и требования к масляным силовым трансформаторам

GB 1094.1-2013: Силовые трансформаторы. Часть 1: Общие положения

GB 1094.2-2013: Силовые трансформаторы. Часть 2: Повышение температуры масляных трансформаторов

GB 1094.5-2008: Силовые трансформаторы. Часть 5: Стойкость к коротким замыканиям

GBT 1094.7-2008: Силовые трансформаторы. Часть 7: Руководство по нагрузке масляных силовых трансформаторов

Нормальные условия эксплуатации

a Высота над уровнем моря (метры) менее 1000 м;

b Температура окружающей среды;

c Максимальная температура окружающей среды: +40 °C;

d Максимальная среднесуточная температура воздуха: +20 °C;

e Минимальная температура наружного воздуха: -25 °C;

Способность выдерживать короткие замыкания. Сердечник изготовлен из высококачественной холоднокатаной электротехнической стали, обмотка – из многослойной цилиндрической или фольгированной стали. Все крепёжные элементы обработаны специальным образом, предотвращая ослабление;

+ Изделие обладает высокой эффективностью и низкими потерями. Оно позволяет значительно снизить энергопотребление и эксплуатационные расходы, что обеспечивает значительную социальную выгоду. Это высокотехнологичный продукт национального масштаба.
