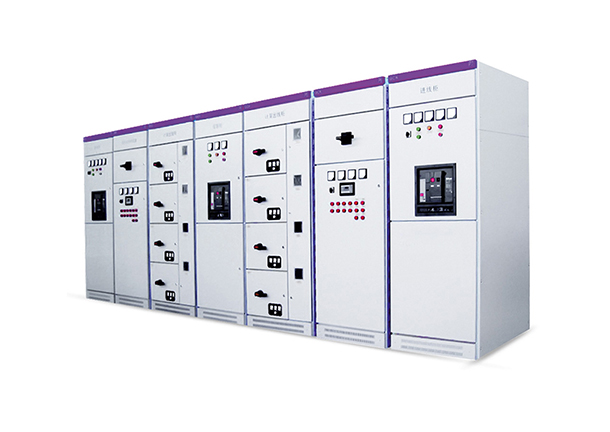

Низковольтное Выкатное Распределительное Устройство GCK

Низковольтное выкатное распределительное устройство GCK

Сняваемое распределительное устройство GCK LV применимо к низковольтной распределительной системе с переменным током 50 Гц, номинальным рабочим напряжением 380 В.Он содержит функции центра питания (PC) и центра управления двигателем (MCC).Каждый технический параметр соответствует национальным стандартам.Обладая характеристиками передовой структуры, привлекательным внешним видом, высокими электрическими характеристиками, высоким уровнем защиты, надежным и безопасным и простым в обслуживании, он является идеальным распределительным устройством для низковольтных систем питания в металлургии, нефти, химической, энергетической, машиностроительной и легкой промышленности. промышленности и т. п.

IEC 61439 - 1: Низковольтные распределительные устройства и контрольные сборки-Часть 1: Общие правила.

Низковольтное выкатное распределительное устройство GCK

+ GCK1 и GCJl представляют собой комбинированные конструкции сборочного типа. Базовая каркасная конструкция собирается путем использования специальной стальной стали;

+ рамка шкафа, размер компонента и размер отверстия изменение в соответствии с базовым модулем E = 25 мм;

+ В проекте MCC шкаф разделен на пять зон (отсеков): горизонтальная зона шин, зона вертикальной шины, зона функционального блока, кабельный отсек и зона заземления нейтральной шины. Каждая зона изолирована друг от друга для нормальной работы цепи и эффективно предотвращает расширение неисправностей;

+ Все конструкции каркаса соединяются и укрепляются болтами, что позволяет избежать искажения и напряжения сварки, а также повышает точность;

Компоненты обладают сильной универсальностью, хорошей применимостью и высокой степенью стандартизации;
+ Втягивание и вытягивание функционального блока (ящика) осуществляется с использованием рычага, который является простым и надежным в сочетании с подшипником качения.

Низковольтное выкатное распределительное устройство GCK

a. Высота над уровнем моря не должна превышать 2000 м.

b. Температура окружающего воздуха:-5 ℃ ~+40 ℃ и средняя температура ≤ +35 ℃ за 24 часа;

c. Атмосферное состояние: воздух чистый, относительная влажность ниже 50% при +40 ℃, а более высокая относительная влажность допускается при более низких температурах, например, 90% при +20 ℃;

d. Места без пожара, риска взрыва, серьезного загрязнения, химической коррозии и сильной вибрации;

e. Градиент установки не должен превышать 5°;

f. Центр управления подходит для транспортировки и хранения при следующих температурах:-25°C ~+55℃, за короткое время (в течение 24 ч) он не должен превышать +70℃.
