БКТП — Блочная комплектная трансформаторная подстанция

БКТП (блочная комплектная трансформаторная подстанция) — заводское решение для приема, преобразования и

распределения электроэнергии в сетях 6–35 кВ. Подстанция комплектуется силовым трансформатором, устройствами среднего

и низкого напряжения, защитой и вспомогательным оборудованием.

Мощность: 50–3150 кВА | ВН: 6–35 кВ | НН: 0,4 кВ | 50 Гц

Получить техническое предложение →

Комплектация БКТП

Конфигурация БКТП подбирается в соответствии с однолинейной схемой и техническим заданием заказчика.

1. Отсек среднего напряжения — ВН

В зависимости от схемы могут устанавливаться:

• КСО;
• КРУ;
• вакуумный выключатель;
• разъединитель;
• выключатель нагрузки;
• высоковольтные предохранители;
• ограничители перенапряжений ОПН;
• трансформаторы тока ТТ;
• трансформаторы напряжения ТН;
• релейная защита и автоматика;
• индикаторы наличия напряжения.

2. Трансформаторный отсек

В качестве силового трансформатора используются:

• масляный трансформатор;
• сухой трансформатор с литой изоляцией.

Типовые мощности:

100 / 160 / 250 / 400 / 630 / 800 / 1000 / 1250 / 1600 / 2000 / 2500 / 3150 кВА

3. Отсек низкого напряжения — НН

В составе НН могут применяться:

• вводной автоматический выключатель;
• отходящие автоматические выключатели;
• распределительные шины;
• измерительные приборы;
• счетчики электроэнергии;
• устройства АВР;
• устройства компенсации реактивной мощности;
• шкаф управления и сигнализации.

Основные технические характеристики

Типовая схема БКТП

Сеть ВН → КСО/КРУ → Силовой трансформатор → НН-распределительное устройство → Потребители

Для двухтрансформаторной БКТП возможно применение:

Ввод ВН 1 → Трансформатор 1 → НН 1

Ввод ВН 2 → Трансформатор 2 → НН 2

с секционным выключателем и АВР по требованиям проекта.

Что важно при выборе БКТП

При подборе подстанции необходимо определить следующие параметры:

Номинальная мощность

Мощность трансформатора выбирается исходя из расчетной нагрузки объекта.

Наиболее распространенные варианты:

630 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА, 2500 кВА.

Напряжение

Указываются:

UВН / UНН

Например:

• 10/0,4 кВ
• 20/0,4 кВ
• 35/0,4 кВ

Группа соединения

Для трансформатора необходимо указать требуемую группу соединения обмоток, например:

Dyn11

Регулирование напряжения

В зависимости от проекта:

ПБВ — переключение без возбуждения.

При необходимости возможно применение других решений регулирования напряжения.

Схема ВН

Необходимо определить:

• количество вводов;
• количество отходящих линий;
• наличие секционирования;
• тип выключателя;
• необходимость релейной защиты.

Схема НН

Учитываются:

• количество отходящих линий;
• номинальный ток;
• тип автоматических выключателей;
• наличие АВР;
• измерение электроэнергии;
• компенсация реактивной мощности.

Дополнительное оборудование

По техническому заданию БКТП может комплектоваться:

• АВР;
• ОПН;
• ТТ / ТН;
• релейной защитой;
• счетчиками электроэнергии;
• системой дистанционного мониторинга;
• системой контроля температуры;
• обогревателями;
• вентиляцией;
• освещением;
• системой пожарной сигнализации;
• компенсацией реактивной мощности.

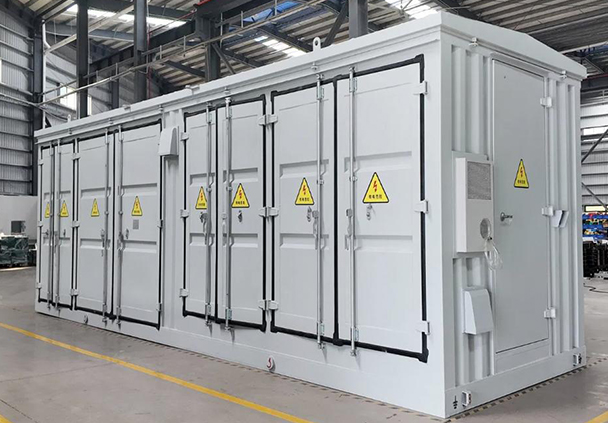

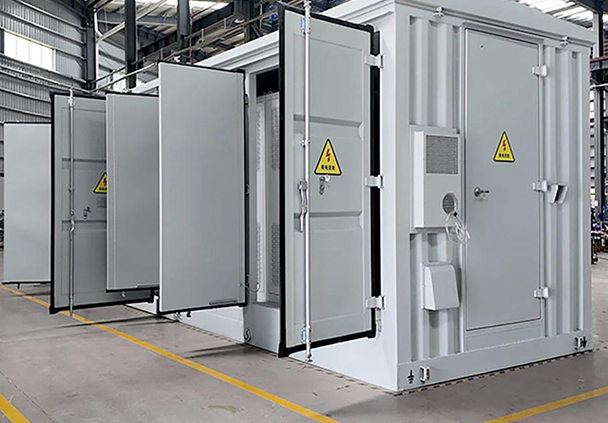

Корпус БКТП

Корпус изготавливается из металлических конструкций с антикоррозионной защитой.

Предусматриваются отдельные отсеки для:

ВН | Трансформатора | НН

Конструкция обеспечивает безопасное обслуживание оборудования и ограничивает доступ к токоведущим частям.

Для наружной установки могут быть предусмотрены:

• вентиляционные жалюзи;
• естественная или принудительная вентиляция;
• теплоизоляция;
• обогрев;
• кабельные вводы;
• двери с блокировкой.
