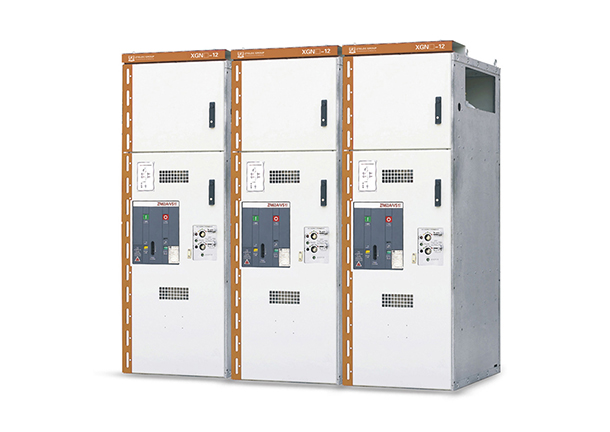

XGN®-12 Полностью Герметичный Полностью Изолированный Надувной Кольцевой Распределительный Блок

XGN®-12 Полностью герметичный полностью изолированный надувной кольцевой распределительный блок

Серия XGN®-12 полностью изолированная и закрытая кольцевая сеть распределительное устройство SF6 с газовой изоляцией металлической общей коробкой закрытого распределительного устройства, которое состоит из блока переключения нагрузки, переключателя нагрузки и комбинации предохранителей электрического блока, вакуумного выключателя, блока ввода шин и других модулей.Он использует целый ряд передовых технологий и материалов, а также обладает отличными электрическими свойствами и оборудованием.На производительность незначительно влияет окружающая среда и климат.Он небольшой и компактный, прост в эксплуатации, без технического обслуживания и имеет гибкое сочетание.Четкий и интуитивно понятный дизайн обеспечивает легкую и прямую эксплуатацию.Емкость проводки питателя велика и подходит для различных систем проводки.

IEC 62271 - 202 High-voltage switchware and control equipment-Part 202: HV/LV fabiled substations (Высоковольтные распределительные устройства и контрольное оборудование-Часть 202: HV/LV).

XGN®-12 Полностью герметичный полностью изолированный надувной кольцевой распределительный блок

1. Операционная безопасность

С помощью следующих мер безопасности мы можем предоставить пользователям специальную гарантию безопасности:

а) интегрированный трехпозиционный переключатель нагрузки;

b) автоматический выключатель использует переключатель нагрузки вместо изолирующего выключателя, что является более безопасным и надежным;

c) полностью закрытая конструкция первичной стороны обеспечивает защиту от случайного контакта;

d) механическая блокировка в соответствии с требованиями, касающимися пяти мер предупреждения;

e) Заряженный дисплей может предоставлять инструкции по электрификации на входящих и исходящих линиях.

2. Надежные операции

Полностью герметичная конструкция, все переключатели 10 кВ и заряженные шины корпуса запечатаны в воздушной коробке, сварной с пластиной из нержавеющей стали 3 мм; оснащенной силиконовым резиновым кабельным штемпером для реализации головки кабеля герметичной, так что она не подвержена воздействию пыли, влаги, мелких животных и другой внешней среды:

а) механизм пружинного хранения энергии, который может приводиться в действие вручную или электрически;

b) линейная диаграмма модели панели обеспечивает указание положения переключателя;

c) шкаф изготовлен из оцинкованного листа, электростатического распыления на поверхности для повышения коррозионной стойкости;

d) манометр контролирует безопасный диапазон давления газа SF6 в ящике.

3. Экономика

a) без обслуживания;

b) высокая надежность;

c) срок службы до 20 лет.

4 Программа является гибкой:

a) несколько въезжающих путей слева, справа, вверх или спереди;

b) множественные комбинации, любая комбинация между единицами может быть достигнута;

c) изоляционные шины могут использоваться для комбинирования передних и задних шкафов или левых и правых шкафов;

d) гибкая конструкция;

е) факультативное расположение пружинного механизма и механизма постоянного магнита.

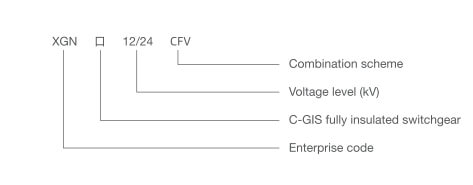

Описание типа
