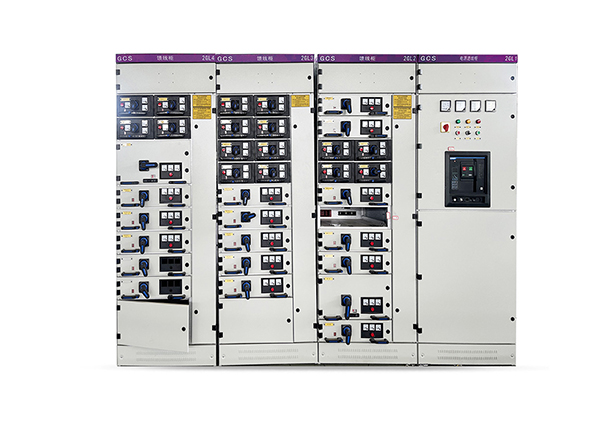

Низковольтное Выкатное Распределительное Устройство GCS

Низковольтное выкатное распределительное устройство GCS

Выкатное распределительное устройство низкого напряжения GCS (далее именуемое «устройство») было разработано в соответствии с требованиями отраслевого компетентного отдела, многочисленных потребителей электроэнергии и конструкторского подразделения первоначальным государственным механическим отделом и объединенной конструкторской группой энергетическойотдел. Он  соответствует  национальным  условиям  и  имеет  более высокий
индекс технической  эффективности, адаптируется  к  требованиям развития  рынка энергии  и  способен  конкурировать  с  доступной импортной   продукцией.

Устройство применимо к распределительным системам электростанций, нефтяной, химической, металлургической, ткацкой промышленности, а также в высотных зданиях и т. д. В местах, где требуется высокая автоматизация и требуется подключение компьютеров, например, на крупных электростанциях и в системах нефтехимической промышленности и т. д., оно являетсянизковольтное  комплектное  распределительное устройство,  применяемое  в  системах  генерации  и  снабжения  электроэнергией  трехфазного  переменного  тока  частотой  50(60) Гц,  номинальным  рабочим  напряжением  380 В,  номинальным  током  4000 А  и  ниже  для  распределения, центрального  управления двигателями и   компенсации реактивной  мощности.

Устройство соответствует стандартам IEC 439-1 и GB 7251.1. IEC 61439-1: Низковольтные распределительные устройства и устройства управления. Часть 1. Общие правила.

Выкатное распределительное устройство низкого напряжения GCS

+Основной каркас изготовлен из профильной стали 8MF. Обе стороны профильной стали имеют перфорированные монтажные отверстия диаметром 9,2 мм с модулем упругости 20 мм и 100 мм соответственно. Внутренний монтаж отличается гибкостью и простотой.

+Два типа конструкции сборной формы для основной рамы: полная сборная конструкция и частичная (боковая рама и поперечная балка) сварная конструкция по выбору пользователя.

+Каждый функциональный отсек устройства изолирован. Он состоит из трех частей: отсеки функциональных блоков, отсеки сборных шин и кабельные отсеки. Каждый из них имеет относительно независимую функцию.

+ Горизонтальная сборная шина расположена горизонтально в задней части шкафа для повышения его способности противостоять электродинамическим воздействиям. Это основная мера для достижения высокой короткозамкнутости.

+ Конструкция кабельного отсека обеспечивает удобство ввода и вывода кабелей как из верхней, так и из нижней части.

Выкатное низковольтное распределительное устройство GCS

Высота над уровнем моря не должна превышать 2000 м;

b. Уклон при монтаже не должен превышать 5°;

c. Температура окружающего воздуха: от -5°C до +40°C, а средняя температура не должна превышать +35°C за 24 часа;

d. При максимальной температуре относительная влажность воздуха не должна превышать 50%. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20°C. Однако, учитывая изменение температуры, возможно случайное образование умеренной конденсации;

e. Уклон при монтаже не должен превышать 5°;

f. В помещении нет  пыли,  едких  газов или  дождевой воды.

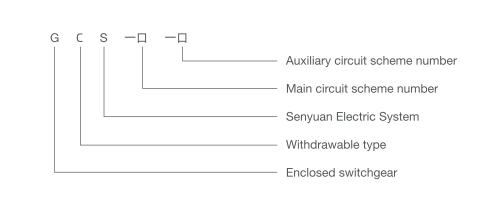

Описание типа
