Низковольтное Выкатное Распределительное Устройство MNS

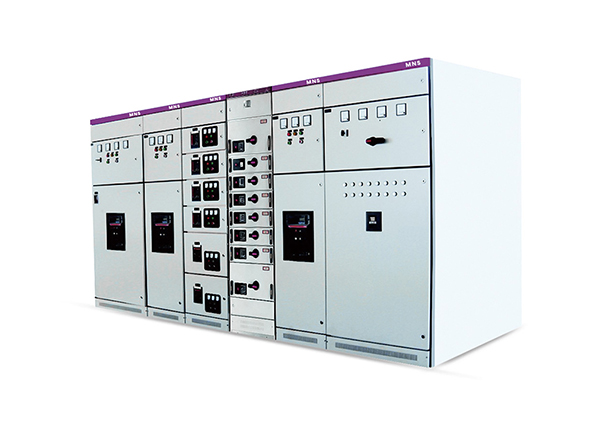

Низковольтное выкатное распределительное устройство MNS

Низковольтное выкатное распределительное устройство MNS (далее – устройство) изготовлено по стандартному модулю с использованием низковольтных распределительных устройств серии MNS швейцарской компании ABB и синтетически усовершенствовано. Устройство предназначено для использования в качестве устройства управления различными устройствами генерации, передачи, распределения, распределения и потребления электроэнергии в системах переменного тока частотой 50 Гц и номинальным рабочим напряжением до 660 В. Оно широко применяется в низковольтных распределительных системах различных горнодобывающих предприятий. предприятий, высотных зданий и гостиниц, муниципальных сооружений и т. д. Помимо использования на суше, его также можно использовать на морских буровых платформах и атомных электростанциях после специальной обработки. Устройство соответствует международному стандарту IEC439-1 и национальному стандарту GB7251.1. IEC 61439-1: Низковольтные распределительные устройства и устройства управления. Часть 1. Общие правила.

Выкатное низковольтное распределительное устройство MNS

Основной каркас устройства представляет собой сборную конструкцию. Оцинкованные конструктивные элементы шкафа соединены и закреплены в основном каркасе саморезами или винтами с квадратным шлицем класса прочности 8.8. Кроме того, в зависимости от изменения схемы, соответствующие ворота, запирающая панель, перегородка, монтажная опора и сборная шина, функциональные блоки Может быть собран вместе с базовым каркасом в готовое устройство. Модульность адаптирована к внутренним размерам компонентов и отсеков (модуль = 25 мм).

+ Компактная конструкция: больше функциональных модулей размещено в меньшем пространстве.

+ Конструкция отличается высокой универсальностью и гибкостью сборки. С-образное сечение балок с модулем 25 мм может удовлетворить требования различных конструкций и типов, уровня защиты и условий эксплуатации. + Принять стандартную модульную конструкцию, которую можно объединить в стандартные блоки, такие как защита, эксплуатация, передача, управление, регулирование, измерение, индикация и т. д. Пользователь может выбрать сборку в соответствии с требованиями по своему желанию. Более 200 компонентов можно объединить в различные конструкции шкафов и выдвижных ящиков.

+ Высокая безопасность: использование высокопрочных огнестойких пластиковых деталей в больших количествах для эффективного повышения защитных характеристик безопасности.

+ Высокие технические характеристики: основные параметры достигают передового уровня в отечественном производстве.

Низковольтное выкатное распределительное устройство MNS

a. Диапазон температур от -5℃ до +40℃, средняя температура за 24 часа не превышает +35℃.

b. Атмосферные условия: воздух чистый, относительная влажность ниже 50% при +40°C, при более низких температурах допускается более высокая относительная влажность, например, 90% при +20°C. Однако, учитывая изменение температуры, возможно случайное образование умеренной конденсации.

c. Высота над уровнем моря не должна превышать 2000 м.

d. Устройство подходит для транспортировки и хранения при следующих температурах: от -25°C до +55°C, оно может достигать +70°C за короткое время (в течение 24 часов). При предельной температуре оно может нормально работать в нормальных условиях, если не получит не подлежащих восстановлению повреждений.

e. Если вышеуказанные рабочие условия не могут быть соблюдены, пользователь должен согласовать это с производителем.

f. Если устройство будет использоваться на морской буровой платформе для добычи нефтяных ресурсов или в атомной энергетике, необходимо подписать дополнительное техническое соглашение.

Низковольтное выкатное распределительное устройство MNS

Выкатное распределительное устройство выкатного типа с односторонним или двусторонним управлением: 800 А. Распределительное устройство глубиной 1000 мм с односторонним управлением: 800–2000 А.
