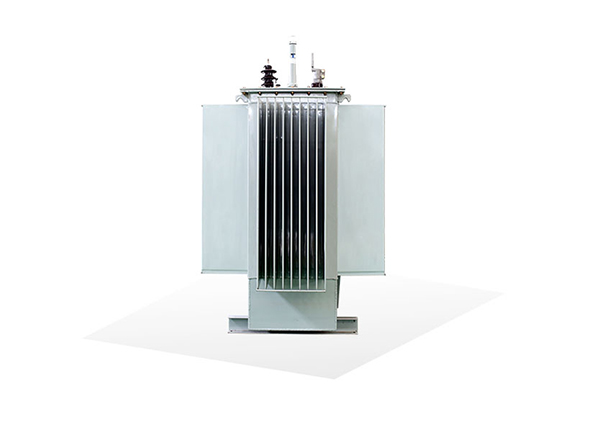

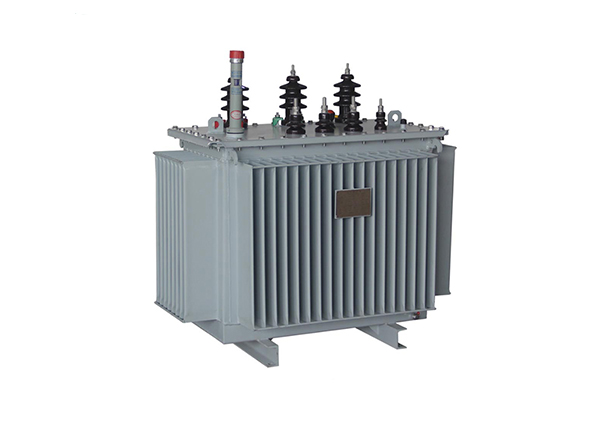

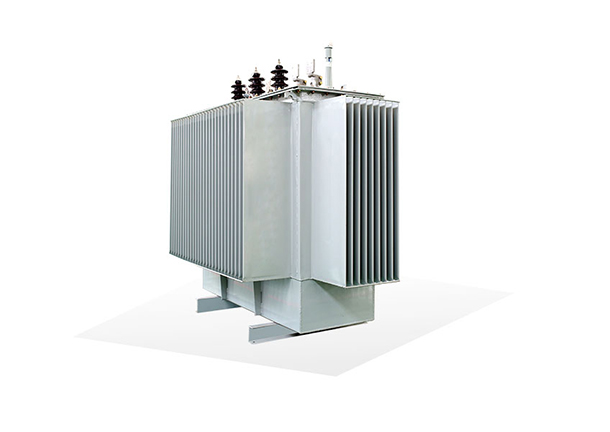

Масляный Трансформатор Серии S(Z)11-630~31500/35 С Параллельным Приводом Под Нагрузкой

Что такое трансформатор с регулируемой нагрузкой?

Трансформатор с регулируемой нагрузкой имеет полное сопротивление, поэтому в процессе передачи возникает падение напряжения, которое зависит от нагрузки на стороне потребителя. Колебания напряжения в системе и изменения нагрузки на стороне потребителя в совокупности приводят к значительным изменениям напряжения. В условиях достижения баланса мощности на объекте, когда колебания напряжения превышают фиксированное значение, трансформатор с регулируемой нагрузкой корректирует напряжение с определенной задержкой, поддерживая его стабильность.

Трансформатор с регулируемой нагрузкой — это трансформатор, который завершает изменение напряжения на своих отводах во время работы нагрузки.

Назначение силового трансформатора — подача электроэнергии непосредственно в центр нагрузки. Первичная обмотка напрямую подключена к основной сети напряжения (220 кВ и выше) или к региональной электросети (35–110 кВ). Этот тип трансформатора обеспечивает подачу активной мощности на нагрузку и, как правило, также реактивной мощности. Он, как правило, имеет высокое сопротивление короткого замыкания. При изменении региональной нагрузки, если он не оборудован трансформатором с регулируемой нагрузкой, напряжение на шинах питания также будет изменяться соответствующим образом.

Следовательно, при условии достижения регионального баланса реактивной мощности, напряжение трансформатора с регулируемой нагрузкой изменяется в зависимости от увеличения или уменьшения региональной нагрузки. Необходимо взаимодействовать с параллельными конденсаторами и низковольтными реакторами оборудования компенсации реактивной мощности для регулировки ответвлений в любой момент времени, тем самым обеспечивая качество напряжения электроснабжения потребителя. Функция трансформатора с регулируемой нагрузкой.

Повышение номинального индекса напряжения

Номинальный индекс напряжения является одним из важных показателей качества электроснабжения. Своевременное регулирование напряжения нагрузки может гарантировать этот индекс и удовлетворить потребности людей, а также промышленного и сельскохозяйственного производства.

Повышение мощности компенсации реактивной мощности и увеличение скорости подключения конденсаторов

Выходная реактивная мощность электрических конденсаторов, как устройств компенсации реактивной мощности, пропорциональна квадрату рабочего напряжения. При снижении рабочего напряжения электрической системы эффект компенсации ослабевает; При повышении активного напряжения регулирующий трансформатор под нагрузкой перекомпенсирует электрооборудование, что приводит к повышению напряжения на его клеммах и превышению допустимой нормы, что может привести к повреждению изоляции оборудования и стать причиной аварий. Чтобы предотвратить обратный поток реактивной мощности из электросистемы, остановку оборудования компенсации реактивной мощности и, как следствие, к потерям и потерям реактивного оборудования, необходимо своевременно регулировать шунтирующий привод основного трансформатора для поддержания напряжения на шинах в пределах номинального диапазона. Это исключает необходимость отключения конденсаторной компенсации.

Снижение энергопотребления

Потери при передаче электроэнергии в распределительной сети электросистемы будут минимальными только при напряжении, близком к номинальному. Наиболее экономичным и обоснованным способом является использование трансформатора с шунтирующим приводом для поддержания номинального напряжения на шинах подстанции и обеспечения работы электрооборудования на номинальном напряжении.
