номинальное напряжение: 380 В - 660 В
Номинальные частоты: 50/60Hz
Сценарии осуществления: Широко используется на электростанциях, заводах и горнодобывающих предприятиях.

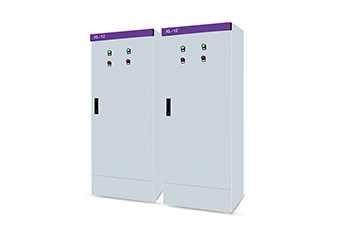

Распределительный шкаф XL-21
Распределительный шкаф низкого напряжения типа XL-21 применяется на электростанциях, промышленных и горнодобывающих предприятиях и используется для распределения электроэнергии в трехфазных четырехпроводных или трехфазных пятипроводных системах переменного тока напряжением 500 В и ниже. Устанавливается внутри помещения у стены. Ремонт производится с передней стороны панели. Корпус изготовлен из гнутого стального листа.
Ручка управления рубильником установлена на верхней стороне правой стойки в передней части шкафа и может использоваться для переключения питания. Выбирайте различные типы автоматических выключателей с различными классами тока в соответствии с конкретными требованиями пользователя. МЭК 61439-1: Низковольтные распределительные устройства и устройства управления. Часть 1. Общие правила.

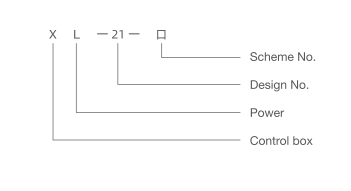

Описание типа
|
предметы |
Единица |
Параметры |
|
Номинальное рабочее напряжение |
В |
AC380, AC660 |
|
Номинальная частота |
Hz |
50/60 |
|
Номинальный кратковременно выдерживаемый ток (1 с) |
kA |
50 |
|
Номинальный пик выдерживает ток |
kA |
105 |
|
Электрическая прочность диэлектрика |
В/1min |
2500 |
|
Напряжение ратединсуляции |
В |
660 |
|
Уровень защиты |
|
IP30/IP40 |
|
Габаритные размеры (ШxГxВ) |
мм |
600 (8001000)* 350 (400600)* 1600 (1800) |
