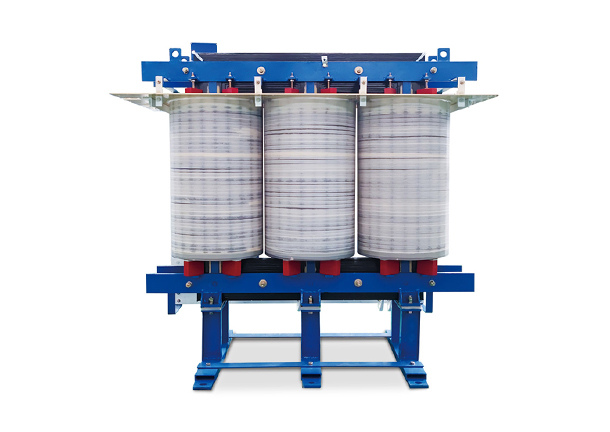

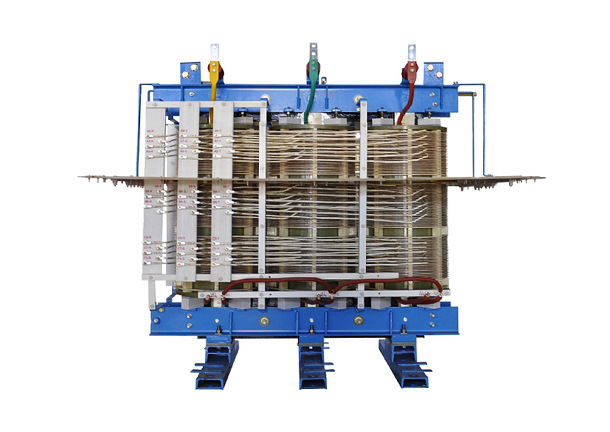

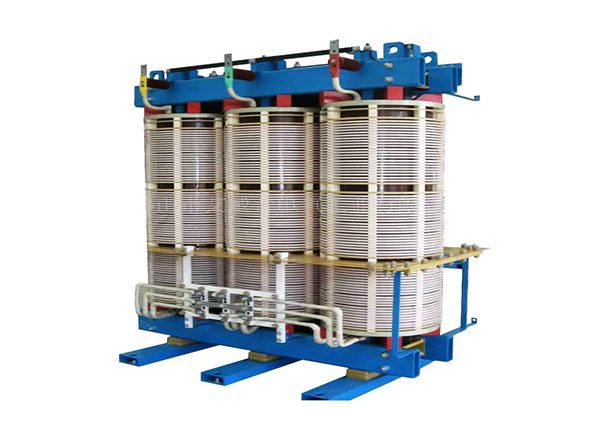

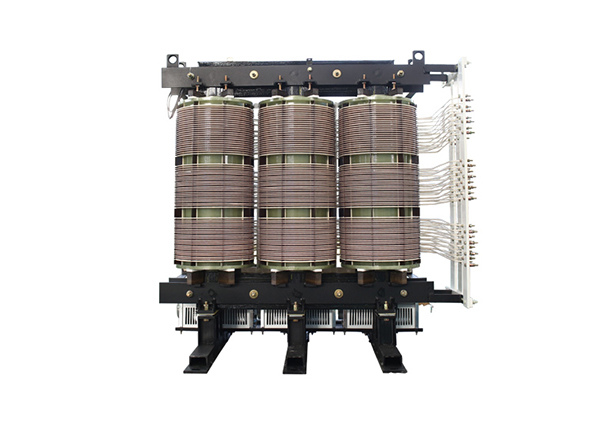

Фазосдвигающий выпрямительный трансформатор

Наша компания может производить сухой тип с фазовым сдвигом выпрямитель высокого номинальное напряжение до 35 кВ и мощность до 15000 кВА.Продукция широко используется в области нефти, химии, металлургии, текстиля, угля, цемента, прокатного стана (сталелитейного завода) и т. д.

Особенность Фазовый преобразователь корректируемого напряжения

Эта серия продуктов имеет особенности плавной формы волны, низкого гармонического загрязнения, хорошей теплоотдачи, сильной термостойкости, высокой избыточной мощности, низких потерь, низкого уровня шума и простоты обслуживания.Работая в качестве изолированного источника питания в высоковольтном регулирующем устройстве с переменной частотой вращения, эта серия продуктов может быть сопоставлена с высоковольтным регулирующим устройством переменной частоты скорости, чтобы реализовать множественную технологию и эффективно подавлять гармоническое содержание.

Применение Фазовый преобразователь корректируемого напряжения

Он подходит для электротехнической промышленности, нефтяной, химической промышленности, металлургии, коммунального водоснабжения, очистки сточных вод, текстиля, бумажной промышленности, фармацевтики, угля, цемента, прокатного стана (сталелитейного завода) и других отраслей промышленности.

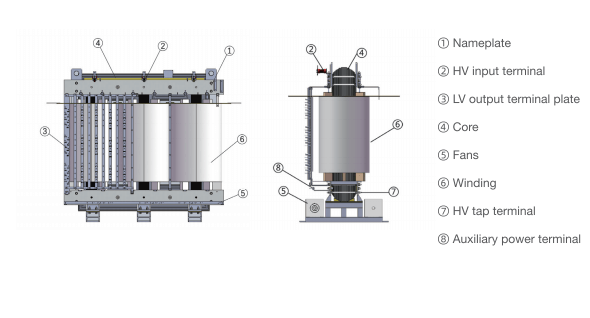

Структура Фазовый преобразователь корректируемого напряжения

a.Материал сердцевины изготовлен из высококачественного холоднокатаного кремниевого листа, который тщательно ламинируется в полном объеме 45 диагонали;

b.Изоляционные материалы трансформатора имеют уровень Н с 25-летним сроком службы, таким же, как и трансформаторы;

c.Структура катушки не инкапсулирована с отличным свойством огнестойкости;

d.Изоляционные материалы на проводах имеют теплоизоляцию класса H.А изделия были окрашены 3-защитным лаком и отверждены при высокой температуре, что все может усилить способность к антикороткому замыканию;

e.Корпус трансформатора выполнен из высококачественного стального листа;

f.Входные и выпускные провода трансформатора, как правило, соединены снизу.Кабельные отверстия устанавливаются на основании коробки трансформатора, а также устанавливается устройство для фиксации кабеля.

Стандарты внедрения

МЭК 60076-1~5: Силовые трансформаторы.

МЭК 61378-1:1997: Выпрямительные трансформаторы - Промышленные трансформаторы.

JB/T 8636-1997: Силовые преобразователи.

GB1094.11-2007: Сухие силовые трансформаторы.

GB1094.1-2013: Силовые трансформаторы - Общие положения.

GB1094.2-2013: Силовые трансформаторы - Повышение температуры.

Информация о комплектующих.

Трансформаторы оценки

Трансформаторная компания ZTELECGROUP обладает обширным опытом проектирования трансформатора и эксплуатации на площадке, что позволяет нам точно оценить состояние трансформатора как до, так и после отказа.

Эти оценки могут быть проведены на местах или в любом из наших объектов мирового класса, в зависимости от размера оцениваемого трансформатора и местоположения объекта трансформатора.

Типичные услуги по оценке трансформаторов включают в себя:

Оценка состояния на местах

Отбор проб и испытания масла совместно с TJ| Аналитические услуги H2b.

Специализированные испытания трансформатора с использованием новейшего оборудования.

Расследование неисправности участка (поле или завод).

Тип и назначение фазосдвигающего выпрямителя (регулируемого трансформатора напряжения).

ZT(P) ZT — выпрямительный трансформатор для преобразователя частоты (ZP: для преобразователя частоты).

S — трёхфазный.

Тип охлаждения (естественное воздушное охлаждение отсутствует, F — принудительное воздушное охлаждение).

G — сухой силовой трансформатор (без герметизации).

Класс изоляции (класс изоляции B-S, класс изоляции H-H).

Номинальная мощность (кВА).

Уровень напряжения (кВ).
