| Система охлаждения трансформатора | ONAN / ONAF |
| Тип радиатора | PC / PG / оцинкованный |
| Ширина радиатора | 310 / 480 / 520 / 535 мм |
| Межосевое расстояние крепления | 500–3600 мм |

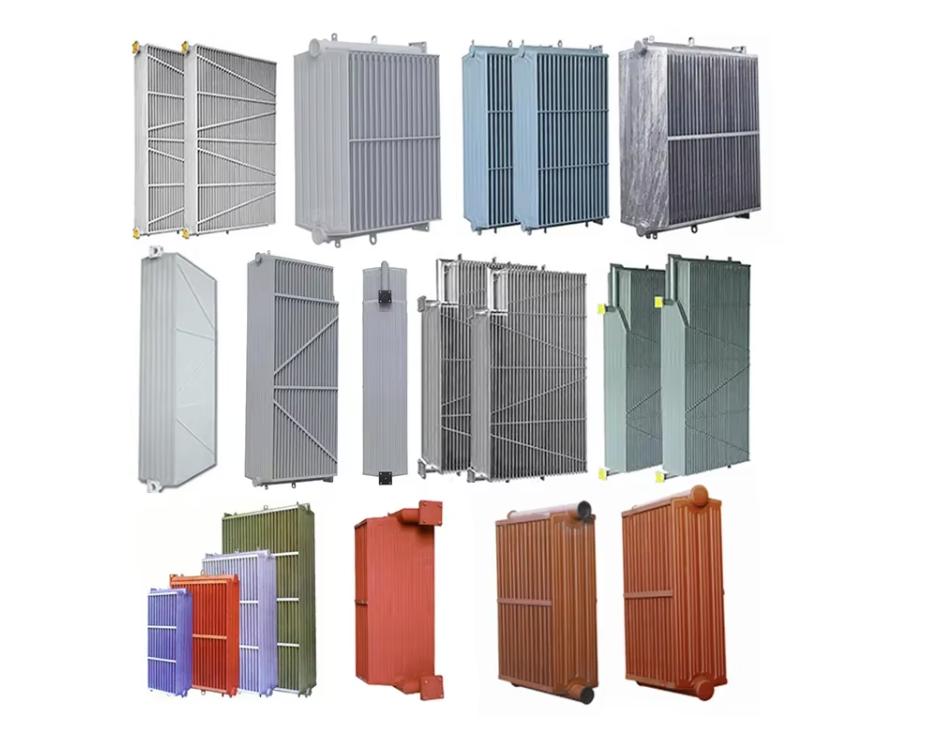

Радиаторы трансформаторов предназначены для отвода тепла от трансформаторного масла и поддержания нормальной рабочей температуры масляных трансформаторов.
Мы производим стандартные, OEM и сменные радиаторы для распределительных и силовых трансформаторов. Размеры, количество панелей, присоединения и защитное покрытие могут быть изготовлены по чертежу или техническим требованиям заказчика.
ONAN / ONAF | OEM | Замена | Индивидуальное производство

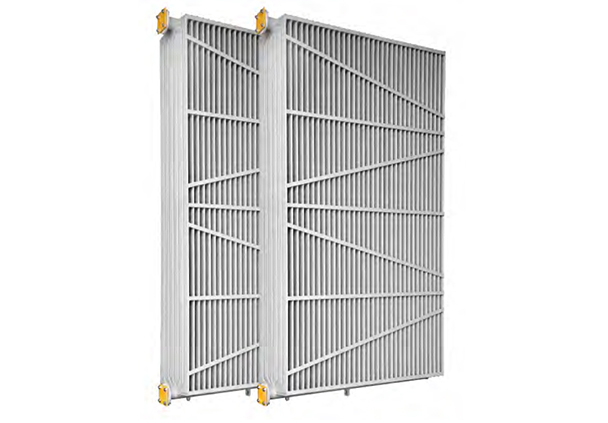

Радиатор типа PC
Стандартный радиатор для масляных трансформаторов. Подходит для распределительных и силовых трансформаторов с естественным охлаждением ONAN.

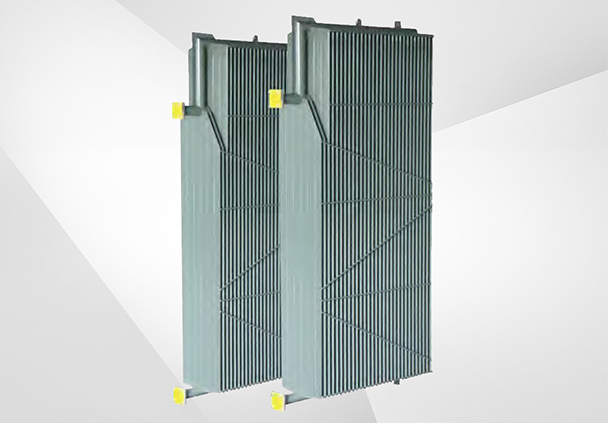

Радиатор типа PG
Радиатор для трансформаторов со специальными требованиями к конструкции, размерам и присоединениям.

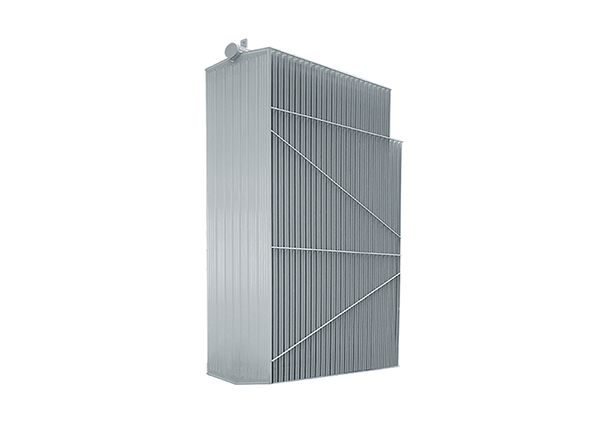

Оцинкованный радиатор
Радиатор с повышенной защитой от коррозии. Рекомендуется для наружных подстанций, влажного климата и промышленных объектов.
Радиаторы используются в системах охлаждения:
Масляных распределительных трансформаторов
Силовых трансформаторов
Трансформаторов подстанций
Наружных трансформаторных установок
Солнечных и других объектов ВИЭ
Проектов по замене существующих радиаторов
Системы охлаждения: ONAN / ONAF
Как выбрать радиатор трансформатора
При подборе радиатора необходимо учитывать:
Мощность трансформатора
кВА / МВА
Систему охлаждения
ONAN / ONAF
Ширину радиатора
310 / 380 / 480 / 520 / 535 мм
Количество панелей
Межосевое расстояние
500–3600 мм
Размеры присоединений
Размеры фланцев и крепежных отверстий
Для замены существующего радиатора рекомендуется предоставить чертеж, размеры или фотографии существующего изделия.
Материалы
Углеродистая сталь
Стандартный материал для большинства радиаторов трансформаторов. Обеспечивает хорошую прочность, свариваемость и оптимальную стоимость.
Оцинкованная сталь
Подходит для наружной эксплуатации и условий с повышенной влажностью и коррозионной нагрузкой.
Индивидуальное покрытие
По запросу доступны различные варианты окраски, защитных покрытий и цинкования.
Контроль качества и испытания
Каждый радиатор может проходить контроль основных технических параметров перед отгрузкой.
Испытание на герметичность
Проверка сварных швов, коллекторов, патрубков и фланцев на отсутствие утечек.
Испытание давлением
Проверка прочности и герметичности конструкции.
Контроль размеров
Проверяются ширина панели, межосевое расстояние, размеры соединений и фланцев.
Контроль поверхности
Проверяется качество лакокрасочного или цинкового покрытия.
OEM и индивидуальное производство
Радиаторы могут быть изготовлены по:
OEM-чертежу
Чертежу трансформатора
Образцу существующего радиатора
Фотографиям с размерами
Техническому заданию заказчика
Возможна индивидуальная настройка:
Размеров | Количества панелей | Межосевого расстояния | Фланцев | Соединений | Материала | Покрытия
| Параметр | Характеристика |
|---|---|
| Тип изделия | Радиатор трансформатора |
| Применение | Масляные трансформаторы |
| Система охлаждения | ONAN / ONAF |
| Тип радиатора | PC / PG / Оцинкованный |
| Ширина панели | 310 / 380 / 480 / 520 / 535 мм |
| Межосевое расстояние | 500–3600 мм |
| Материал | Углеродистая сталь / оцинкованная сталь |
| Соединение | Фланцевое / по заказу |
| Поверхность | Покраска / цинкование |
| Количество панелей | По проекту |
| Испытание | Герметичность / давление |
| Производство | OEM / Замена / По заказу |
Нужен радиатор для замены существующего оборудования?
Мы можем изготовить радиатор с соответствующими:
| Данные | Пример |
|---|---|
| Мощность трансформатора | 1000 кВА |
| Напряжение | 10 / 0,4 кВ |
| Охлаждение | ONAN |
| Ширина панели | 480 мм |
| Количество панелей | 8 |
| Межосевое расстояние | 1500 мм |
| Верхнее соединение | DN80 |
| Нижнее соединение | DN80 |
| Материал | Углеродистая сталь |
| Количество | 20 шт. |
Если точных параметров нет — отправьте фотографии существующего радиатора с рулеткой или линейкой.
