Сухой высоковольтный реактор серии CKSC — это надежный реактор переменного тока с магнитопроводом, предназначенный для работы в сетях среднего и высокого напряжения. Оборудование широко применяется на электрических подстанциях, в промышленных энергосистемах и EPC-проектах.
В практике Yandex и технической документации чаще всего используются следующие наименования:
сухой высоковольтный реактор,
реактор переменного тока с железным сердечником,
токоограничивающий реактор,
компенсационный реактор AC.
Реакторы CKSC предназначены для стабильной и безопасной работы электрических сетей 6–35 кВ и выполняют следующие функции:
ограничение токов короткого замыкания
компенсация реактивной мощности
снижение пусковых и переходных токов
уменьшение гармонических искажений
повышение надежности трансформаторов и РУ
распределительные и тяговые подстанции
промышленные электросети (металлургия, нефтегаз, химия, горнодобывающая отрасль)
энергосистемы с частотными преобразователями
проекты модернизации и реконструкции сетей
внутренние электроустановки, где запрещено маслонаполненное оборудование

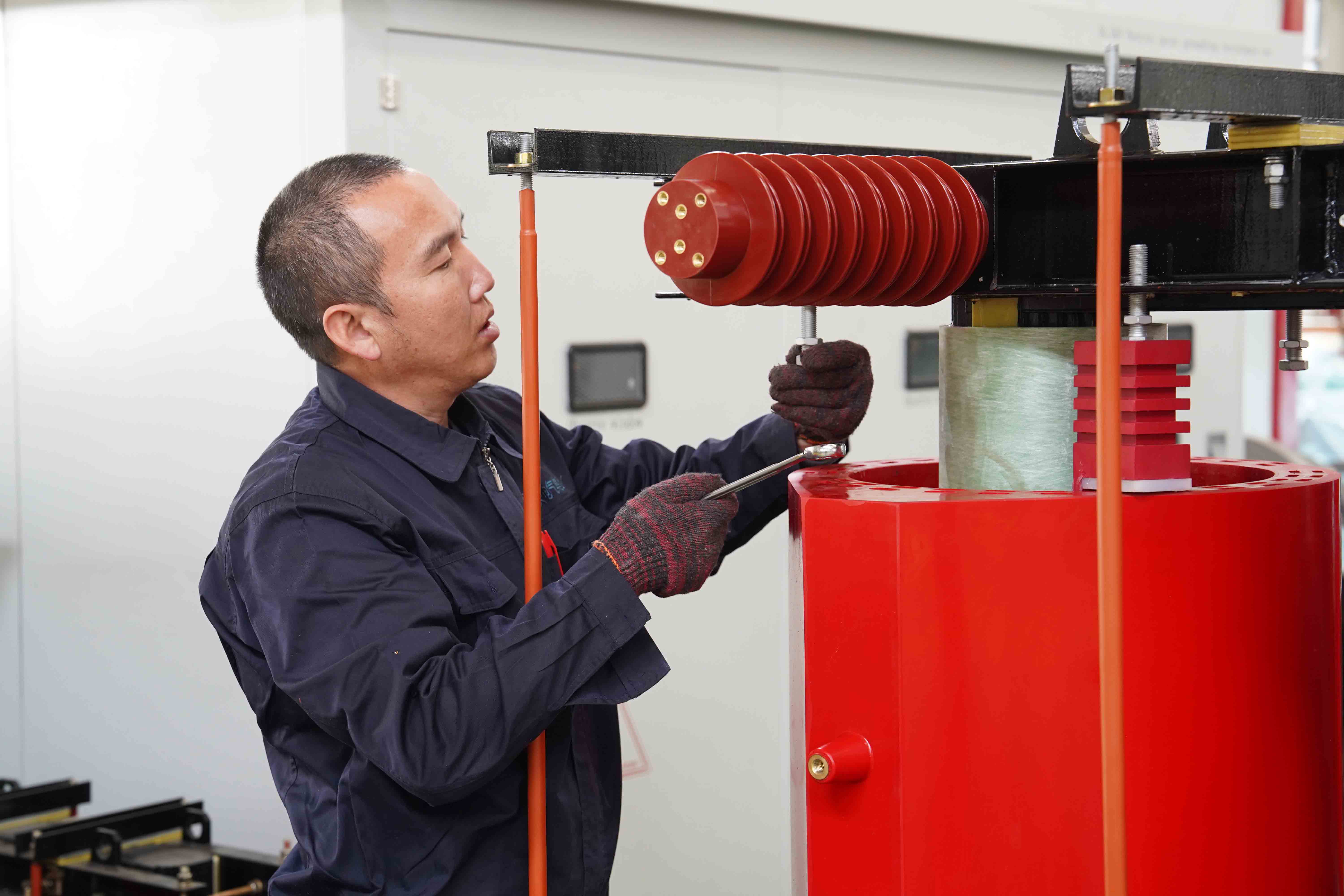

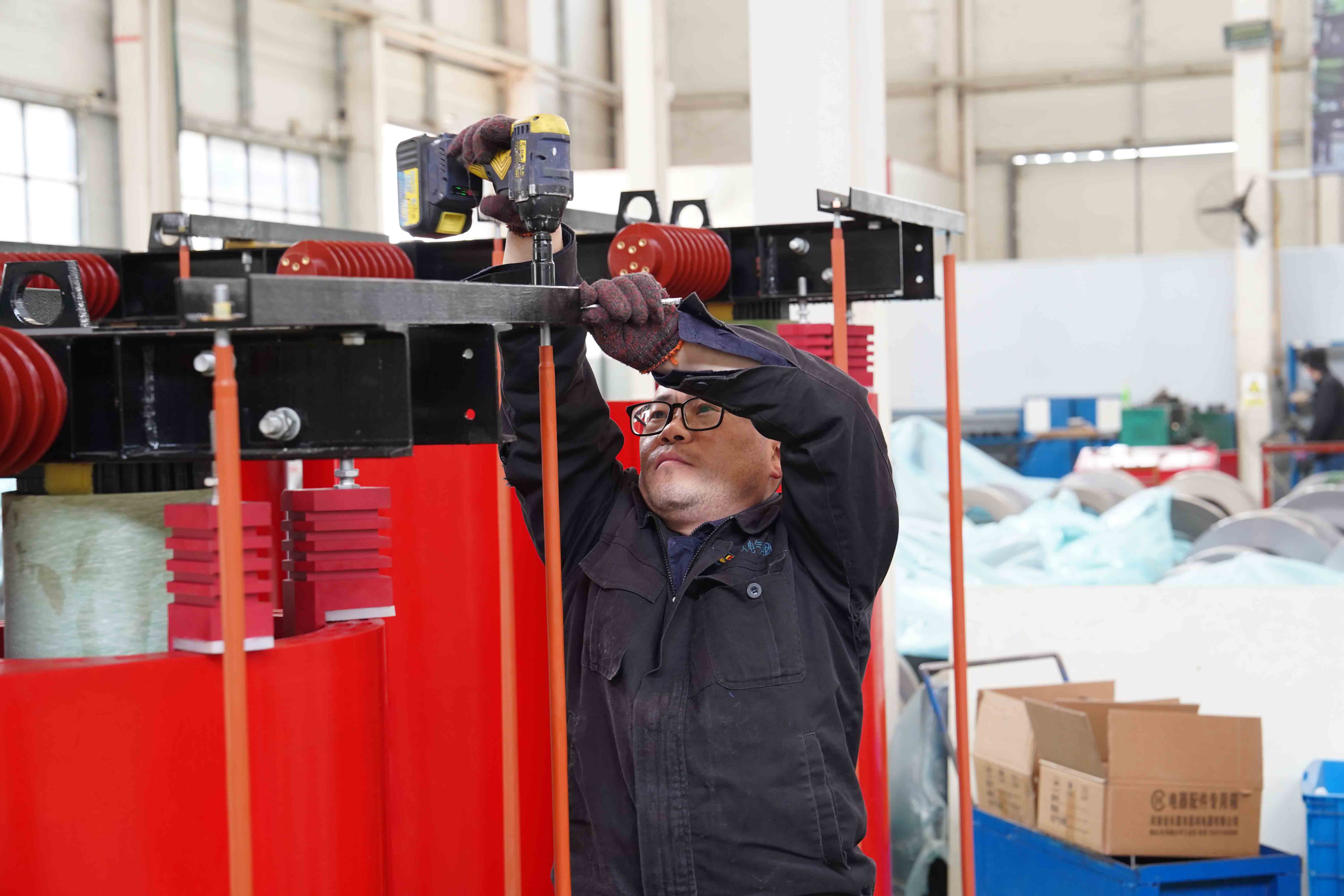

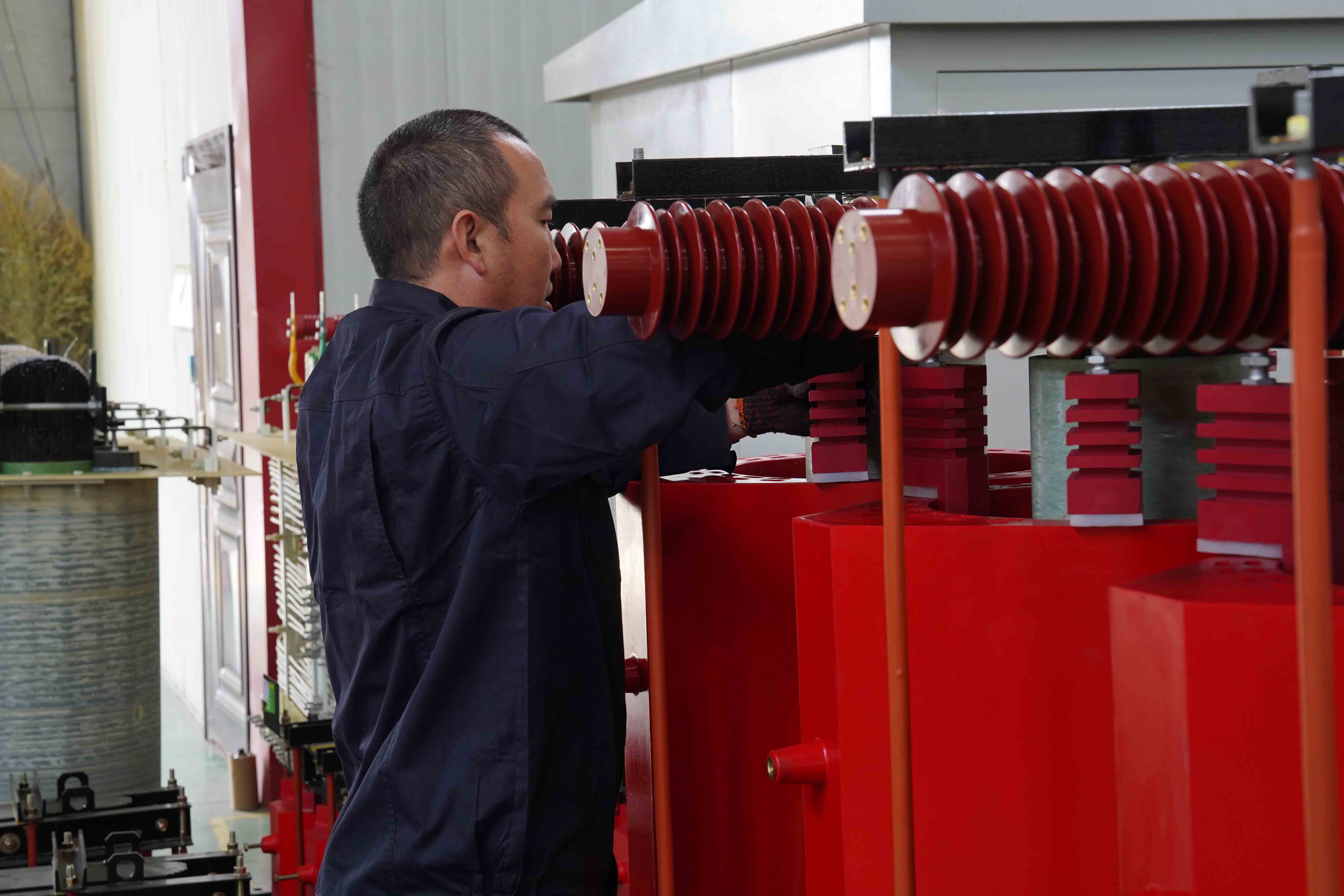

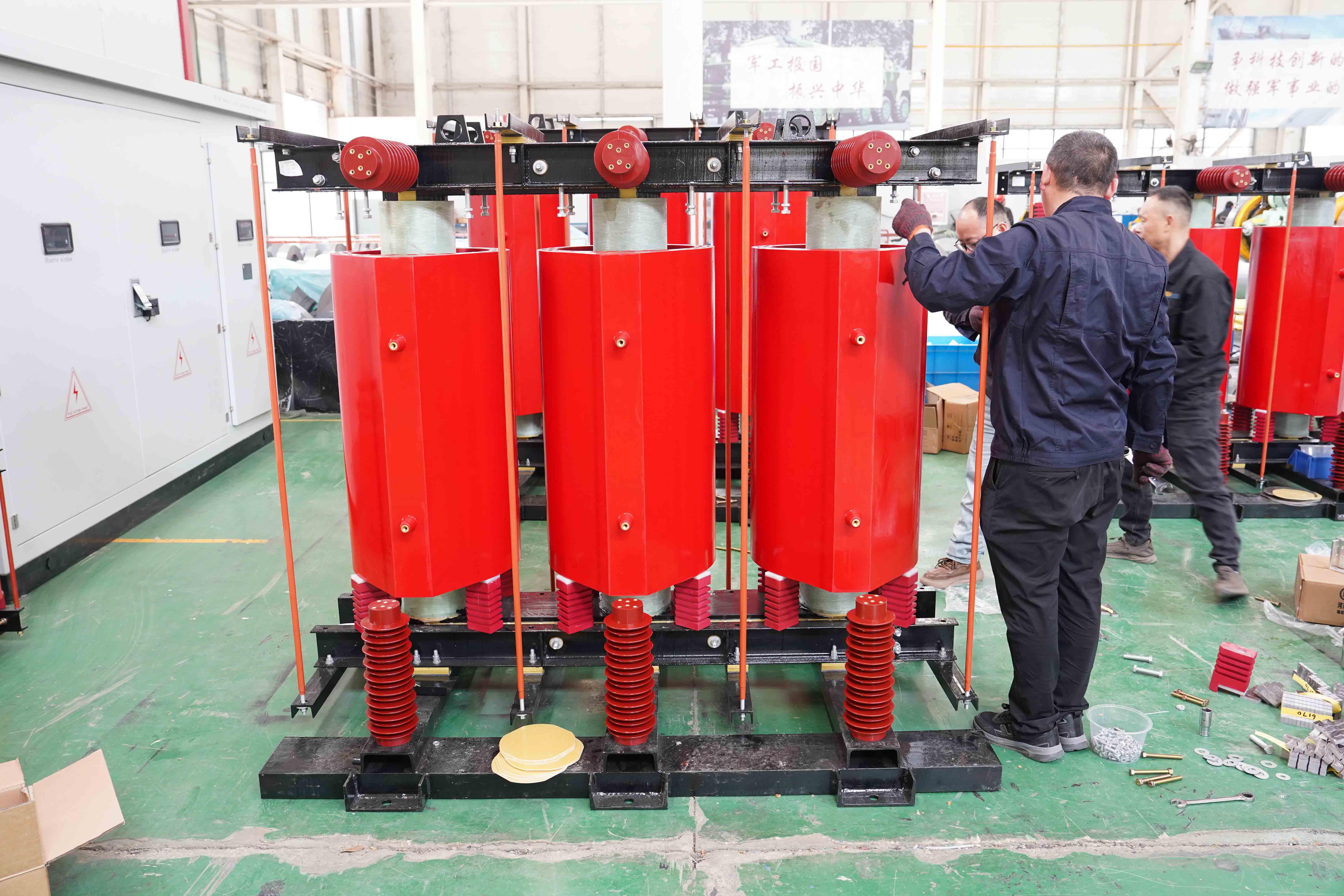

Реактор серии CKSC выполнен в сухом исполнении с естественным воздушным охлаждением и отличается высокой механической и электрической стабильностью.
Конструктивные особенности:
магнитопровод из электротехнической стали
обмотки из меди или алюминия
эпоксидная или композитная изоляция
низкий уровень шума и вибрации
высокая стойкость к КЗ и термическим нагрузкам
экологическая безопасность (без масла)
Конструкция рассчитана на длительную непрерывную эксплуатацию в сложных климатических условиях.
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 6 / 10 / 20 / 35 кВ |
| Номинальный ток | до 2000 А |
| Номинальная индуктивность | по техническому заданию |
| Частота сети | 50 / 60 Гц |
| Класс изоляции | F / H |
| Тип охлаждения | AN (воздушное) |
| Исполнение | Внутреннее / наружное |
| Степень защиты | до IP23 |
| Нормативы | IEC, ГОСТ, EN，EAC |
Все параметры подбираются индивидуально в зависимости от схемы сети и требований проекта.
высокая надежность и длительный срок службы
отсутствие обслуживания, связанного с маслом
безопасная эксплуатация в помещениях
стабильные электрические характеристики
соответствие требованиям IEC и ГОСТ
оптимальное решение для EPC и промышленных объектов
В странах России, Казахстана, Узбекистана и других регионах СНГ реакторы CKSC ценятся за:
устойчивость к перепадам температур
простоту монтажа и эксплуатации
совместимость с существующими подстанциями
надежную работу в сетях с нестабильной нагрузкой
Реактор CKSC легко интегрируется в новые и реконструируемые энергосистемы.
Мы предлагаем:
подбор реактора по однолинейной схеме
проектную индуктивность и ток
производство под требования заказчика
поставку для EPC-проектов и промышленности
Сухой высоковольтный реактор серии CKSC — оптимальное техническое решение для современных систем электроснабжения.
Для получения спецификации, чертежей и коммерческого предложения, отправьте параметры проекта или однолинейную схему.
