Компактная трансформаторная подстанция 500 кВА для промышленного, коммерческого и инфраструктурного электроснабжения
КТП 500 кВА — это комплектная трансформаторная подстанция для приёма, преобразования и распределения электрической энергии в сетях среднего и низкого напряжения.
Подстанция может объединять в едином корпусе высоковольтное оборудование, силовой трансформатор 500 кВА и низковольтное распределительное устройство, что позволяет получить готовое решение для электроснабжения промышленных предприятий, коммерческих объектов, инфраструктуры, солнечных электростанций, горнодобывающих предприятий и других потребителей.
В зависимости от требований проекта КТП 500 кВА может быть выполнена для сетей 6 кВ, 10 кВ, 11 кВ, 22 кВ или 33 кВ с соответствующим оборудованием на стороне высокого напряжения.
Наиболее распространённые конфигурации для рынка Восточной Европы и СНГ включают КТП 500 кВА 10/0,4 кВ и КТП 500 кВА 6/0,4 кВ. В русскоязычных каталогах КТП традиционно описываются именно через мощность трансформатора и напряжения ВН/НН.
Запросите техническое предложение на КТП 500 кВА →
КТП 500 кВА — комплектная трансформаторная подстанция с номинальной мощностью силового трансформатора 500 кВА.
Основная функция подстанции — понижение напряжения с сети среднего напряжения до уровня, необходимого для питания потребителей низкого напряжения.
Типовая схема:
Сеть ВН → Ячейка ВН → Трансформатор 500 кВА → РУ НН → Потребители
В зависимости от конструкции КТП может включать:
Комплектная поставка позволяет выполнить основную сборку и испытания оборудования на заводе до отправки на объект.
Одной из наиболее распространённых конфигураций является:
В данной конфигурации:
Конфигурация 10/0,4 кВ широко используется для электроснабжения промышленных предприятий, коммерческих зданий, складских комплексов и инфраструктурных объектов.
На рынке СНГ обозначение КТП 500/10/0,4 является естественным техническим поисковым запросом и одновременно способом быстро определить основные параметры оборудования.
Для электрических сетей с номинальным напряжением 6 кВ может использоваться:
Такая конфигурация применяется там, где существующая сеть среднего напряжения работает на 6 кВ.
Высоковольтная часть, силовой трансформатор и оборудование НН выбираются с учётом фактических параметров сети, уровня короткого замыкания и требований заказчика.
| Параметр | Типовая характеристика |
|---|---|
| Номинальная мощность | 500 кВА |
| Количество фаз | 3 |
| Частота | 50 / 60 Гц |
| Напряжение ВН | 6 / 10 / 11 / 22 / 33 кВ |
| Напряжение НН | 0,4 / 0,415 / 0,48 кВ |
| Тип трансформатора | Масляный / сухой |
| Охлаждение | ONAN / AN |
| Группа соединения | Dyn11 / по проекту |
| Оборудование ВН | КРУ / КСО / RMU / VCB |
| Оборудование НН | АВР / ACB / MCCB и др. |
| Установка | Наружная |
| Корпус | Стальной / по проекту |
| Степень защиты | IP54 и выше / по проекту |
| Ввод кабеля | Снизу / сбоку |
| Система заземления | Встроенная |
| Исполнение | Киосковое / блочное / по проекту |
Примечание: окончательные технические характеристики определяются на основании опросного листа и требований конкретного проекта.

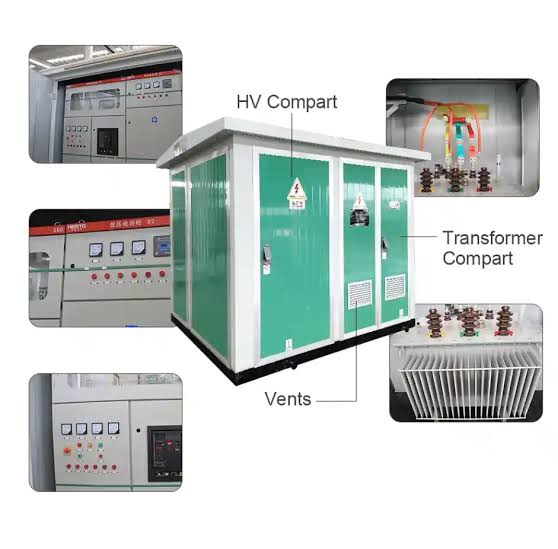

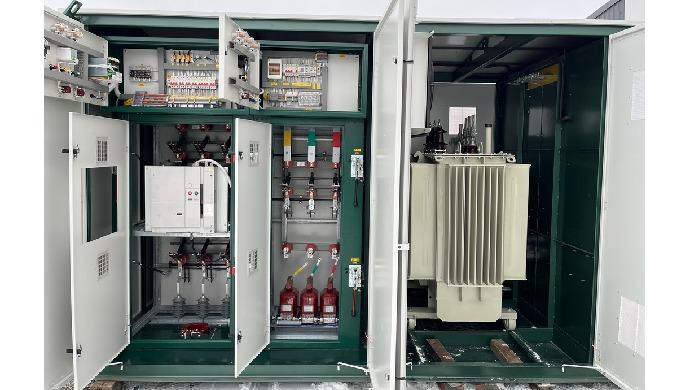

Типовая компактная трансформаторная подстанция состоит из нескольких функциональных отсеков.
Отсек ВН предназначен для подключения КТП к сети среднего напряжения и обеспечивает коммутацию и защиту оборудования.
В зависимости от проекта могут использоваться:
В центральной части КТП устанавливается силовой трансформатор мощностью 500 кВА.
Возможны следующие варианты:
Для наружной установки масляные трансформаторы являются распространённым решением благодаря их применению в распределительных сетях.
После понижения напряжения электроэнергия поступает в распределительное устройство НН.
В составе НН могут использоваться:
Интегрированное размещение оборудования позволяет уменьшить занимаемую площадь по сравнению с отдельной установкой трансформатора, оборудования ВН и НН.
Основные компоненты могут быть собраны и проверены на заводе до отправки заказчику.
Готовое изделие позволяет сократить объём монтажных работ непосредственно на строительной площадке.
Конструкция КТП 500 кВА может быть адаптирована под:
Разделение оборудования на функциональные отсеки обеспечивает удобный доступ для осмотра, ремонта и обслуживания.
Размеры КТП 500 кВА не являются универсальными и зависят от выбранной комплектации.
На габариты влияют:
Поэтому для каждого проекта рекомендуется предоставлять габаритный чертёж и чертёж фундамента.
По запросу могут быть предоставлены:
КТП 500 кВА используется для электроснабжения производственных предприятий, цехов, заводов и промышленных площадок.
Подстанция может применяться для:
КТП используется на объектах транспортной и коммунальной инфраструктуры, а также в различных системах распределения электроэнергии.
КТП 500 кВА может использоваться в составе солнечных энергетических объектов для преобразования и распределения электроэнергии.
Компактная конструкция позволяет использовать оборудование на промышленных и горнодобывающих объектах, где требуется надёжное распределение электроэнергии.
Выбор трансформатора зависит от условий эксплуатации.
Преимущества:
Может использоваться при повышенных требованиях к пожарной безопасности или для определённых типов внутренних и специальных установок.
Сухой трансформатор также может быть выбран при наличии соответствующих требований заказчика.
В зависимости от схемы КТП может комплектоваться:
В составе НН могут использоваться:
Перед поставкой комплектная трансформаторная подстанция должна пройти соответствующий контроль качества и испытания.
В зависимости от типа трансформатора могут выполняться:
Перед отгрузкой также проверяются:
В зависимости от страны поставки и требований проекта КТП может проектироваться в соответствии с применимыми международными и национальными стандартами.
В международных проектах могут применяться:
Для российского и некоторых рынков СНГ могут также применяться соответствующие ГОСТ, ТУ, ПУЭ и другие национальные требования, если они предусмотрены проектом.
Важно определить стандарт до начала производства, поскольку требования к конструкции, испытаниям и документации могут различаться в зависимости от страны.
Цена КТП 500 кВА зависит от комплектации и технических требований проекта.
На стоимость влияют:
Поэтому корректная цена КТП 500 кВА определяется после получения технического опросного листа.
Для получения коммерческого предложения необходимо указать:
Мощность + ВН + НН + частоту + тип трансформатора + количество + место поставки.
При выборе поставщика КТП важно учитывать не только цену оборудования, но и возможность получить полную техническую документацию и поддержку.
ZTELEC может предложить:
Мы можем разработать КТП 500 кВА в соответствии с напряжением сети, условиями эксплуатации и требованиями конкретного проекта.
| Конфигурация | Применение |
|---|---|
| КТП 500 кВА 6/0,4 кВ | Сети среднего напряжения 6 кВ |
| КТП 500 кВА 10/0,4 кВ | Распределительные сети 10 кВ |
| КТП 500 кВА 11/0,4 кВ | Сети 11 кВ |
| КТП 500 кВА 22/0,4 кВ | Сети 22 кВ |
| КТП 500 кВА 33/0,4 кВ | Сети 33 кВ |
Если нагрузка объекта отличается от 500 кВА, можно выбрать другую мощность трансформаторной подстанции.
| Мощность | Типичные применения |
|---|---|
| 300 кВА | Небольшие коммерческие и промышленные объекты |
| 500 кВА | Средние промышленные и коммерческие объекты |
| 1000 кВА | Крупные промышленные объекты |
| 1500 кВА | Объекты с высокой электрической нагрузкой |
Другие варианты:
КТП 500 кВА — это комплектная трансформаторная подстанция с силовым трансформатором номинальной мощностью 500 кВА, предназначенная для приёма, преобразования и распределения электроэнергии.
В зависимости от проекта КТП может быть выполнена для 6, 10, 11, 22 или 33 кВ на стороне ВН. Наиболее распространённая конфигурация для русскоязычного рынка — 10/0,4 кВ.
Обозначение означает:
500 кВА — номинальная мощность трансформатора;
10 кВ — номинальное напряжение ВН;
0,4 кВ — номинальное напряжение НН.
Да. КТП 500 кВА может комплектоваться масляным трансформатором. Также возможны сухие и литые трансформаторы.
Да. Габариты и внутренняя компоновка зависят от трансформатора, оборудования ВН и НН, кабельных вводов и требований проекта.
Универсальной цены нет. Стоимость зависит от напряжения, типа трансформатора, оборудования ВН/НН, корпуса, защиты, количества и других параметров.
Да. После определения комплектации производитель может предоставить общий габаритный чертёж, однолинейную схему, чертёж фундамента и другие технические документы.
КТП 500 кВА используется на промышленных предприятиях, коммерческих объектах, складах, инфраструктурных объектах, солнечных электростанциях, горнодобывающих и других объектах.
Нужна комплектная трансформаторная подстанция 500 кВА для вашего проекта?
Отправьте нам следующие параметры:
ZTELEC подготовит техническую конфигурацию и коммерческое предложение на КТП 500 кВА в соответствии с требованиями вашего проекта.
Запросить цену →
