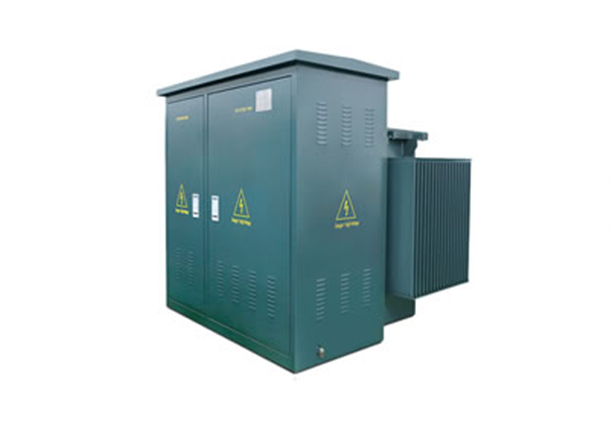

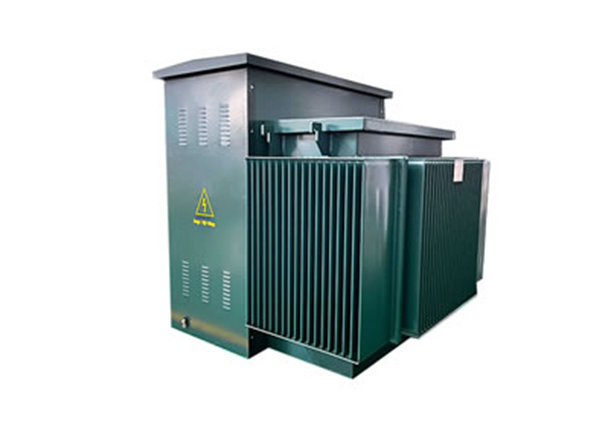

Трансформаторы Типа Пьедесталь В Американском Стиле

Трансформатор американского типа, монтируемый на площадке, представляет собой тип трансформатора, в котором высоковольтные выключатели нагрузки, втычные предохранители, резервные защитные предохранители, корпус трансформатора и выключатели холостого хода расположены в герметичном масляном баке, а в качестве изолирующей среды используется трансформаторное масло. Высоковольтная цепь и корпус трансформатора собраны внутри масляного бака, при этом ввод и управление высоковольтной цепью осуществляются на стороне высокого напряжения. Низковольтная цепь обычно состоит из низковольтных автоматических выключателей, трансформаторов тока и измерительных приборов, установленных в отсеке низкого напряжения.

Условия использования

1.Высота

≤ 1000m.

2.скорость ветра

34 м/с (не более 700 Па).

3.Температура

Средняя суточная относительная температура< 95%; среднемесячное значение относительной температуры< 95%.

4.Ударопрочный

Горизонтальное ускорение-не более 0,4 м/5, вертикальное-не более 0,15 м/с.

5.Наклонение места установки

Не более 3 градусов.

Среда установки

Окружающий воздух не загрязнен коррозионными, легковоспламеняющимися газами и другими очевидными загрязняющими веществами, и на месте установки нет сильной вибрации.При заказе данного товара сверх вышеуказанных условий, вы можете договориться о технических параметрах с нашей компанией.

Состав

Высоковольтная система и методы выхода

Методы высоковольтной проводки системы включают тип кольцевой сети, тип терминала и тип терминала с двумя контурами.Тип кольцевой сети имеет «один вход, два выхода»: один вход мощности, один выход из низковольтной стороны трансформатора, а другой ведущий к другому трансформатору или электрическому устройству, обеспечивая питание на низковольтную сторону другого трансформатора или другого оборудования.Тип терминала имеет «один вход, один выход»: один вход мощности и один выход из низковольтной стороны трансформатора.Терминальный двухконтурный тип имеет «один вход, один выход, один резерв»: один вход мощности, один выход из низковольтной стороны трансформатора и один резервный источник питания, который обеспечивает питание в случае отказа основного источника питания.

Угловая втулка (угловой кабельный штекер)

Высоковольтный вход комбинированного трансформатора достигается за счет подземных кабелей с использованием кабельных головок типа луковицы, которые состоят из трех частей: локтевого разъема, розетки нагрузки и втулки втулки.Локовой разъем поставляется в однопроходном и двухпроходном типах.Однопроходный тип подключается непосредственно к кабелю и высоковольтной сетке, в то время как двухпроходный тип соединяет один конец с молниесителем, а другой-с источником напряжения.

Молниеотвод

Громомегаситель в первую очередь служит защитой от ударов молнии и бывает внутреннего и внешнего типов.Внутренний тип помещается внутри масляного бака на высоковольтном выходе для защиты.

Другие компоненты

Выключатели холостого хода, указатели уровня масла, манометры, датчики температуры, предохранительные клапаны и другие компоненты. При необходимости могут быть установлены дополнительные компоненты, такие как низковольтные воздушные выключатели, измерительные приборы вторичной стороны и компенсационные устройства. Предохранители трансформатора, многопозиционные выключатели нагрузки кольцевой сети и переключатели ответвлений холостого хода устанавливаются внутри масляного бака, что позволяет легко заменять предохранители или управлять выключателями нагрузки для изменения условий работы трансформатора. Высоковольтная сторона питается от угловых кабелей с выключателем нагрузки, а отсек низковольтных выходов расположен снаружи бака, оставляя место для дополнительных защитных устройств и приборов при необходимости. Все токоведущие части закрыты внутри масляного бака, без открытых токоведущих частей.

Система защиты

Система защиты трансформатора американского типа, устанавливаемая на подушке, использует высоковольтные токоограничивающие предохранители и предохранители защиты от перегрузки, соединенные последовательно для защиты высокого напряжения, а также низковольтные воздушные автоматические выключатели для защиты от перегрузки и короткого замыкания в цепи низкого напряжения. Втычной предохранитель (предохранитель защиты от перегрузки) обладает превосходной устойчивостью к скачкам напряжения трансформатора и в основном используется для его защиты при перегрузках и коротких замыканиях низкого напряжения. Резервный предохранитель (высоковольтный токоограничивающий предохранитель) может безопасно отключать все ожидаемые токи, которые могут вызвать плавление, и в основном используется для защиты трансформатора и распределительной системы при внутренних неисправностях.

Ссылаемые стандарты

IEC 60076: Общие требования к силовым трансформаторам.

IEC 61330: Стандарт безопасности для высоко/низковольтных сборных подстанций.

IEEE C57: Общие требования к безопасности и эксплуатационным характеристикам масляных распределительных, силовых и регулирующих трансформаторов.

Стандарт: IEC60076/IEC 61330/IEEE C57.

Гарантия: 2 года.

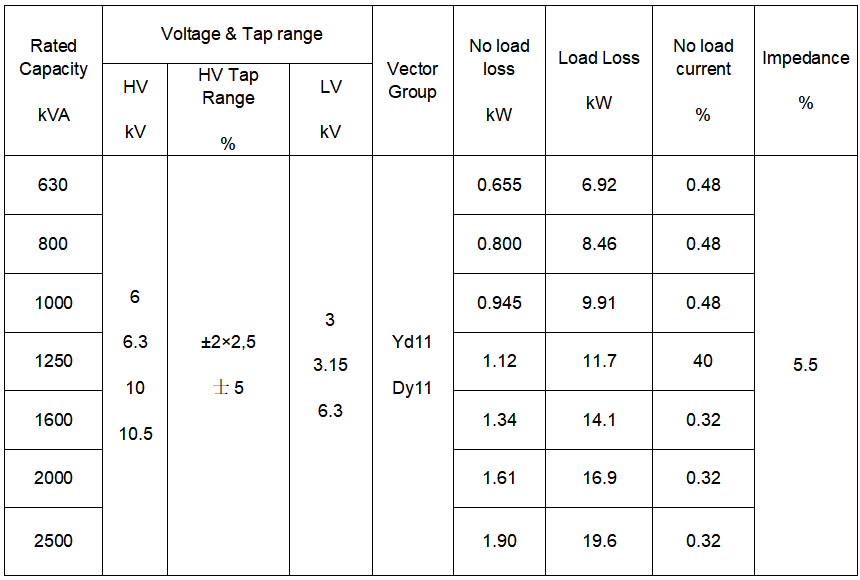

Основные характеристики

1. Трансформатор изготовлен из некачественного сплава, обладающего хорошей устойчивостью к гармоникам, высокой перегрузочной способностью, низкими потерями, низким уровнем шума, малым нагревом, длительным сроком службы и другими преимуществами.

2. Корпус Taobian изготовлен из высококачественной холоднокатаной листовой стали, обладающей высокой механической прочностью, такой как сопротивление изгибу, ударопрочность и сопротивление растяжению. Поверхность обработана электростатическим порошковым напылением и обладает хорошими антикоррозионными свойствами. 3. Высоковольтная цепь защищена двумя предохранителями, из которых втычной предохранитель имеет двойную чувствительность (потенциал и ток), а резервный предохранитель – токоограничивающий, что снижает эксплуатационные расходы.

4. Высоковольтная входная линия имеет конструкцию электрического разъема для обслуживания, которая полностью изолирована, безопасна, надежна и проста в эксплуатации.

5. Система может использоваться как в кольцевых, так и в оконечных сетях, а ее преобразование очень удобно, что повышает надежность электроснабжения.

6. Конструкция компактна, малогабаритна, проста в установке и гибка.

7. Полностью изолированная, герметичная конструкция, безопасная и надежная, не требующая обслуживания, обеспечивающая надежную защиту персонала.

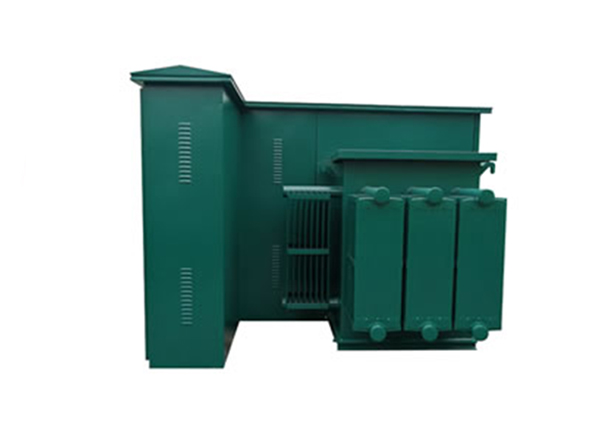

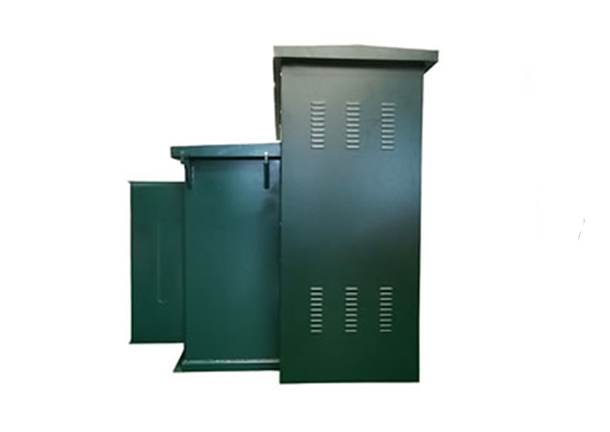

Реальный фотоотчет о производстве.

Упаковка и доставка:

Упаковка: деревянный ящик для морской перевозки.

Порт: Шанхай / Шэньчжэнь / Циндао / Тяньцзинь, Китай и т.д.

Размер одной упаковки: в зависимости от грузоподъемности.

Вес одной упаковки: в зависимости от грузоподъемности.
