Тип проекта: Наземная ветроэлектростанция мощностью 40 МВт
Страна: Чили
Мощность проекта: 40 МВт
Поставщик оборудования: ZTelec Yuguang
Основное оборудование: ветровые блочные трансформаторные подстанции, масляные трансформаторы, сухие трансформаторы, КРУ среднего напряжения 35 кВ, главный силовой трансформатор и вспомогательное электрическое оборудование

1. Обзор проекта

Строительство крупных ветроэлектростанций требует не только надежных ветрогенераторов, но и правильно спроектированной электрической системы, обеспечивающей сбор, повышение напряжения, защиту и передачу вырабатываемой электроэнергии в энергосистему.

Для ветропарка мощностью 40 МВт в Чили электрическая система может быть построена по следующей типовой схеме:

Ветрогенераторы → ветровые блочные трансформаторы → система сбора 33/35 кВ → КРУ среднего напряжения → главный повышающий трансформатор → высоковольтное оборудование → энергосистема

Компания ZTelec Yuguang, как производитель силового электрического оборудования, предлагает комплексное решение для ветроэнергетических проектов, включая:

• ветровые блочные трансформаторы;

• масляные силовые трансформаторы;

• сухие трансформаторы;

• КРУ среднего напряжения 35 кВ;

• главные повышающие трансформаторы;

• высоковольтное оборудование;

• оборудование собственных нужд;

• системы защиты и управления.

При разработке решения для Чили особое внимание уделяется не только мощности и напряжению оборудования, но и местным условиям эксплуатации.

2. Основные проблемы при реализации ветропроекта в Чили

Чили имеет огромный потенциал ветровой энергетики благодаря протяженной береговой линии, сильным ветрам и различным климатическим зонам.

Однако для поставщиков электрического оборудования рынок Чили предъявляет ряд особых требований.

Основные факторы:

• сейсмическая активность;

• сильные ветровые нагрузки;

• соляной туман в прибрежных районах;

• высокая влажность;

• ультрафиолетовое излучение;

• значительные перепады температуры;

• возможные высокогорные условия;

• требования к подключению к энергосистеме.

Поэтому стандартное оборудование без учета условий конкретного проекта не всегда является оптимальным решением.

3. Соляной туман и коррозия в прибрежных районах

Чили имеет одну из самых длинных береговых линий в мире.

Если ветропарк расположен рядом с побережьем, электрическое оборудование может длительное время подвергаться воздействию:

морской соли + влажности + ветра + ультрафиолета.

Особое внимание необходимо уделять:

• корпусам блочных трансформаторов;

• бакам трансформаторов;

• металлическим конструкциям;

• болтовым соединениям;

• кабельным вводам;

• наружным распределительным устройствам;

• заземляющим соединениям.

Решение ZTelec Yuguang

Для проектов в условиях повышенной коррозионной нагрузки ZTelec Yuguang может учитывать требования к:

• антикоррозионному покрытию;

• обработке металлических поверхностей;

• защите корпуса;

• герметизации;

• кабельным вводам;

• наружным компонентам;

• защите от воздействия окружающей среды.

Конкретная система защиты определяется условиями объекта и требованиями технической спецификации заказчика.

4. Сейсмическая безопасность оборудования

Чили расположена в зоне высокой сейсмической активности.

Поэтому при строительстве энергетической инфраструктуры необходимо учитывать не только электрические характеристики оборудования, но и его механическую устойчивость.

Особое внимание требуется для:

• блочных трансформаторов;

• силовых трансформаторов;

• КРУ среднего напряжения;

• высоковольтного оборудования;

• шкафов управления;

• кабельных соединений;

• крепления оборудования к фундаменту.

Решение ZTelec Yuguang

При поставке оборудования для Чили ZTelec Yuguang может учитывать требования проектной документации по сейсмической устойчивости и механической прочности.

В процессе технического согласования рассматриваются:

конструкция корпуса + крепление оборудования + внутренние компоненты + кабельные соединения + транспортировка + монтаж

Это особенно важно для оборудования, устанавливаемого непосредственно на открытой площадке ветропарка.

5. Высота над уровнем моря

Некоторые энергетические проекты в Чили могут располагаться на значительной высоте над уровнем моря.

Высота установки влияет на:

• электрическую прочность воздуха;

• изоляционные расстояния;

• охлаждение оборудования;

• допустимую нагрузку;

• характеристики КРУ;

• параметры трансформаторов.

Поэтому при заказе оборудования необходимо предоставить:

Project Altitude — высоту объекта над уровнем моря.

Решение ZTelec Yuguang

При подборе оборудования ZTelec Yuguang учитывает не только:

Voltage + Capacity

но и:

Altitude + Ambient Temperature + Humidity + Wind + Salt Spray + Seismic Requirements

Это позволяет подобрать оборудование с учетом реальных условий эксплуатации.

6. Сколько блочных трансформаторов необходимо для ветропарка 40 МВт?

Количество блочных трансформаторов зависит прежде всего от мощности одного ветрогенератора.

Основная расчетная зависимость:

Количество трансформаторов ≈ Общая мощность ветропарка ÷ мощность одной ветроустановки

Вариант 1 — ветрогенератор 4 МВт

При использовании:

10 × 4 МВт = 40 МВт

можно предварительно предусмотреть:

10 ветровых блочных трансформаторных подстанций.

Типовая схема:

1 ветрогенератор + 1 блочный трансформатор

Вариант 2 — ветрогенератор 5 МВт

При использовании:

8 × 5 МВт = 40 МВт

можно предварительно предусмотреть:

8 ветровых блочных трансформаторных подстанций.

Таким образом, для ветропарка мощностью 40 МВт предварительно можно рассматривать:

8–10 блочных трансформаторных подстанций.

Окончательное количество зависит от:

• модели ветрогенератора;

• мощности одной турбины;

• выходного напряжения генератора/инвертора;

• мощности трансформатора;

• схемы системы сбора;

• требований сетевой компании.

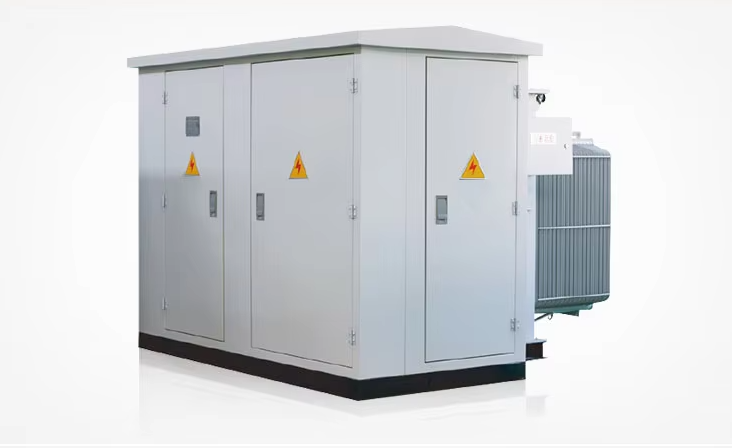

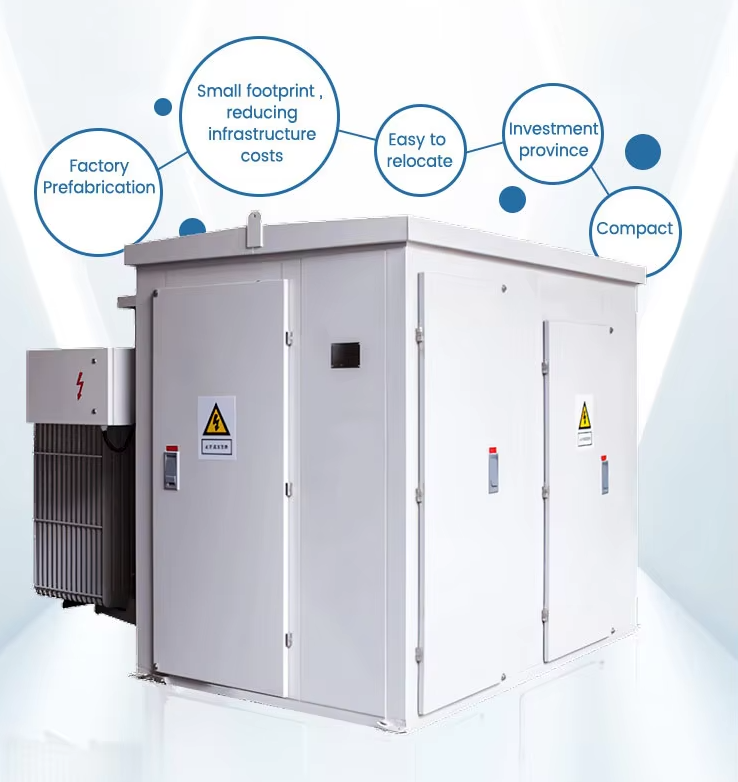

7. Ветровая блочная трансформаторная подстанция ZTelec Yuguang

Основная функция ветровой блочной подстанции — повышение напряжения электроэнергии, вырабатываемой ветрогенератором.

Типовая схема:

0,69/0,8 кВ → 33/35 кВ

Для наружной установки на ветропарке в качестве основного трансформатора обычно рассматривается масляный трансформатор.

Предварительные технические параметры

Окончательные параметры определяются после получения технических данных ветрогенератора и требований проекта.

8. Почему для ветровых блочных подстанций применяется масляный трансформатор?

Для крупных наружных ветровых проектов масляные трансформаторы имеют ряд преимуществ:

Хорошая теплоотдача

Масляная система охлаждения подходит для длительной работы при высокой нагрузке.

Подходят для больших мощностей

Масляные трансформаторы широко применяются в системах 4–6 МВА и выше.

Наружное применение

Конструкция подходит для установки непосредственно рядом с ветрогенератором.

Экономическая эффективность

Для крупных ветропроектов масляная технология позволяет обеспечить необходимую мощность при разумной стоимости оборудования.

Поэтому для типового проекта 40 МВт можно рассматривать:

Ветрогенератор → масляный блочный трансформатор → 35 кВ

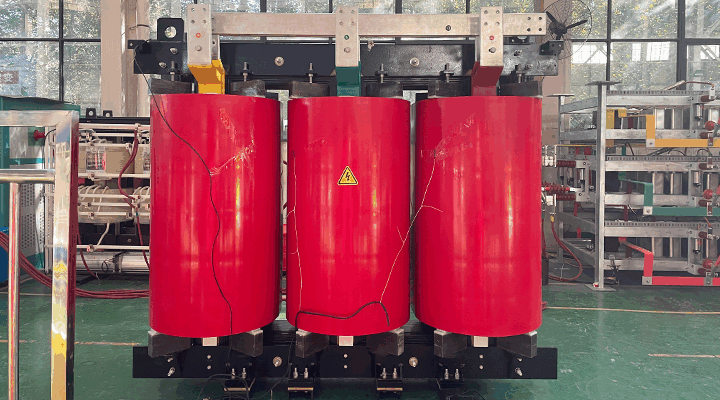

9. Где применяется сухой трансформатор?

Сухой трансформатор обычно не заменяет основной трансформатор ветровой блочной подстанции.

Он чаще используется в системе:

электроснабжения собственных нужд повышающей подстанции.

Например:

35 кВ → 0,4 кВ

Он может обеспечивать питание:

• системы SCADA;

• систем управления;

• связи;

• освещения;

• пожарной сигнализации;

• HVAC;

• релейной защиты;

• зарядных устройств;

• вспомогательного оборудования.

Типовая мощность:

500–1000 кВА

Окончательная мощность определяется расчетом нагрузки собственных нужд.

Таким образом:

Блочная подстанция ветроустановки → масляный трансформатор

Собственные нужды подстанции → сухой трансформатор

10. Зачем ветропарку КРУ 35 кВ?

После повышения напряжения каждой ветроустановки электроэнергия должна быть собрана в единую систему.

Например:

Ветрогенератор 1 → Блочный трансформатор → 35 кВ

Ветрогенератор 2 → Блочный трансформатор → 35 кВ

Ветрогенератор 3 → Блочный трансформатор → 35 кВ

↓

Система сбора 35 кВ

↓

КРУ 35 кВ

↓

Главный силовой трансформатор

↓

110/132 кВ

↓

Энергосистема

Поэтому КРУ среднего напряжения является важной частью электрической системы ветропарка.

11. Конфигурация КРУ 35 кВ ZTelec Yuguang

Для ветропарка 40 МВт в предварительной схеме можно рассматривать:

2–4 линии сбора 35 кВ.

В зависимости от схемы могут применяться:

• вводные ячейки;

• фидерные ячейки;

• ячейки трансформаторов напряжения;

• секционные ячейки;

• ячейки трансформатора собственных нужд;

• измерительные ячейки;

• заземляющее оборудование.

Типовые параметры КРУ 35 кВ

Окончательное количество ячеек и параметры определяются расчетом токов короткого замыкания и схемой системы сбора.

12. Нужен ли главный силовой трансформатор?

Да.

Блочная подстанция повышает напряжение:

0,69/0,8 кВ → 33/35 кВ

Но для передачи электроэнергии в сеть требуется дальнейшее повышение напряжения.

В зависимости от условий подключения может использоваться:

35 кВ → 110 кВ

или:

35 кВ → 132 кВ

Поэтому на повышающей подстанции ветропарка устанавливается главный силовой трансформатор.

13. Главный силовой трансформатор ZTelec Yuguang

Для проекта мощностью 40 МВт предварительно можно рассматривать:

1 × 50 МВА

Окончательная мощность определяется:

• установленной мощностью ветропарка;

• коэффициентом мощности;

• требованиями по реактивной мощности;

• требованиями сетевой компании;

• условиями N-1;

• схемой подключения.

Типовые параметры

14. Полная электрическая схема ветропарка 40 МВт

Решение ZTelec Yuguang может быть построено по следующей структуре:

40 МВт Ветропарк

↓

8–10 Ветрогенераторов

↓

8–10 Ветровых блочных трансформаторов

↓

33/35 кВ Система сбора

↓

КРУ среднего напряжения 35 кВ

↓

Главный силовой трансформатор 50 МВА

↓

110 / 132 кВ

↓

Высоковольтное оборудование

↓

Подключение к энергосистеме

На повышающей подстанции также предусматриваются:

Сухой трансформатор собственных нужд

SVG / STATCOM

Релейная защита

SCADA

15. Какие проблемы решает ZTelec Yuguang?

Для чилийских EPC-компаний, владельцев ветропарков и закупочных организаций цена оборудования является только одной частью проекта.

Гораздо важнее:

Подходит ли оборудование для местного климата?

Соответствует ли оно параметрам ветрогенератора?

Может ли производитель выполнить индивидуальную конфигурацию?

Можно ли получить полный комплект технической документации?

Пройдет ли оборудование заводские испытания?

Насколько надежна поставка?

ZTelec Yuguang решает эти задачи не только поставкой отдельного оборудования, но и комплексным подходом:

Техническое согласование + Производство + Испытания + Документация + Поставка

16. ZTelec Yuguang — производитель электрического оборудования

ZTelec Yuguang позиционируется как производитель электрического оборудования для энергетических проектов.

Компания может предоставить оборудование для ветроэнергетики, включая:

• Wind Power Box Transformers;

• Oil-Immersed Transformers;

• Dry-Type Transformers;

• 35kV Medium Voltage Switchgear;

• Main Power Transformers;

• High Voltage Electrical Equipment;

• вспомогательное подстанционное оборудование.

Главное преимущество производителя заключается в возможности участвовать в проекте на более раннем этапе.

Вместо простой продажи стандартного оборудования ZTelec Yuguang может согласовать:

мощность + напряжение + высоту установки + температуру + коррозионную среду + сейсмические требования + требования энергосистемы.

17. Техническое согласование проекта

Перед производством оборудования ZTelec Yuguang может работать с проектной документацией заказчика.

В зависимости от требований проекта могут предоставляться:

• Technical Datasheet;

• General Arrangement Drawing;

• Single Line Diagram;

• Factory Test Report;

• Routine Test Report;

• Packing List;

• Installation Manual;

• Operation & Maintenance Manual;

• электрические схемы;

• технические чертежи.

Это особенно важно для EPC-подрядчиков, которым необходимо согласовать оборудование с проектировщиками и конечным владельцем электростанции.

18. Заводские испытания

Перед поставкой оборудование проходит соответствующие заводские испытания согласно применимым стандартам и технической спецификации проекта.

Для трансформаторов могут выполняться:

• измерение сопротивления обмоток;

• испытание коэффициента трансформации;

• испытание изоляции;

• испытания высокого напряжения;

• испытания холостого хода;

• другие необходимые приемо-сдаточные испытания.

Для КРУ могут проверяться:

• механическая работа выключателя;

• электрические цепи;

• защитные функции;

• изоляционные характеристики;

• функциональные блокировки;

• соответствие проектным параметрам.

Конкретный перечень испытаний определяется типом оборудования, стандартами и требованиями заказчика.

19. Предварительная конфигурация оборудования для ветропарка 40 МВт

Примечание: приведенная конфигурация является предварительной и предназначена для концептуального проектирования и представления решения. Окончательные параметры должны быть подтверждены на основании данных ветрогенераторов, схемы сбора электроэнергии, технических условий на подключение, требований энергосистемы Чили и утвержденной проектной документации.

20. Почему выбирают ZTelec Yuguang?

Для ветропарка мощностью 40 МВт заказчику необходим не просто поставщик трансформаторов.

Необходимо обеспечить совместимость:

Wind Turbine

↓

Box Transformer

↓

35kV Collector System

↓

Medium Voltage Switchgear

↓

Main Transformer

↓

Grid Connection

ZTelec Yuguang может участвовать в согласовании этой цепочки как производитель электрического оборудования.

Основные преимущества:

Производитель

Прямое участие в производстве трансформаторов и электрического оборудования.

Проектная адаптация

Параметры оборудования могут согласовываться с конкретными условиями проекта.

Комплексная поставка

Несколько категорий оборудования можно объединить в одну проектную поставку.

Заводские испытания

Оборудование проходит необходимые проверки перед отправкой.

Техническая документация

Для EPC-проектов может предоставляться комплект технической документации.

Международные проекты

Решения могут адаптироваться под требования зарубежных заказчиков и конкретные условия эксплуатации.

21. Заключение

Для ветропарка мощностью 40 МВт в Чили блочная трансформаторная подстанция является только одним из элементов общей электрической системы.

При использовании ветрогенераторов мощностью 4–5 МВт предварительно можно рассматривать:

8–10 ветровых блочных трансформаторов

↓

33/35 кВ система сбора

↓

КРУ среднего напряжения 35 кВ

↓

Главный силовой трансформатор около 50 МВА

↓

110/132 кВ высоковольтная система

↓

Подключение к энергосистеме

Дополнительно необходимы:

сухой трансформатор собственных нужд + SVG/STATCOM + релейная защита + SCADA + высоковольтное оборудование.

Для чилийского рынка особое внимание следует уделять:

сейсмической устойчивости, коррозии от соляного тумана, сильным ветровым нагрузкам, высоте над уровнем моря, температурным условиям и требованиям подключения к энергосистеме.

ZTelec Yuguang, как производитель электрического оборудования, может предоставить комплексное решение для ветроэнергетических проектов — от ветровых блочных трансформаторов и масляных трансформаторов до КРУ 35 кВ, сухих трансформаторов и главных силовых трансформаторов.

Наш подход:

Проектные требования → Техническое согласование → Производство → Заводские испытания → Документация → Поставка

позволяет предложить EPC-подрядчикам, владельцам ветропарков и закупочным компаниям более комплексный подход к оснащению ветроэнергетических объектов.

ZTelec Yuguang — производитель трансформаторов и электрического оборудования для энергетических проектов.
