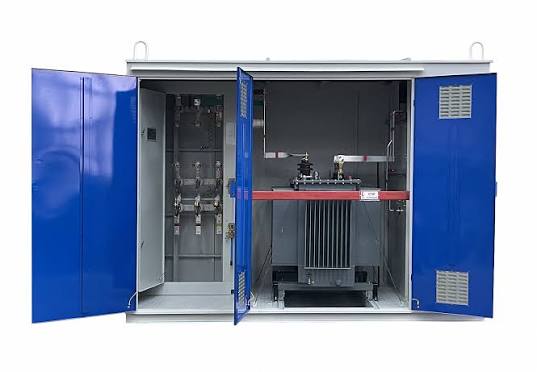

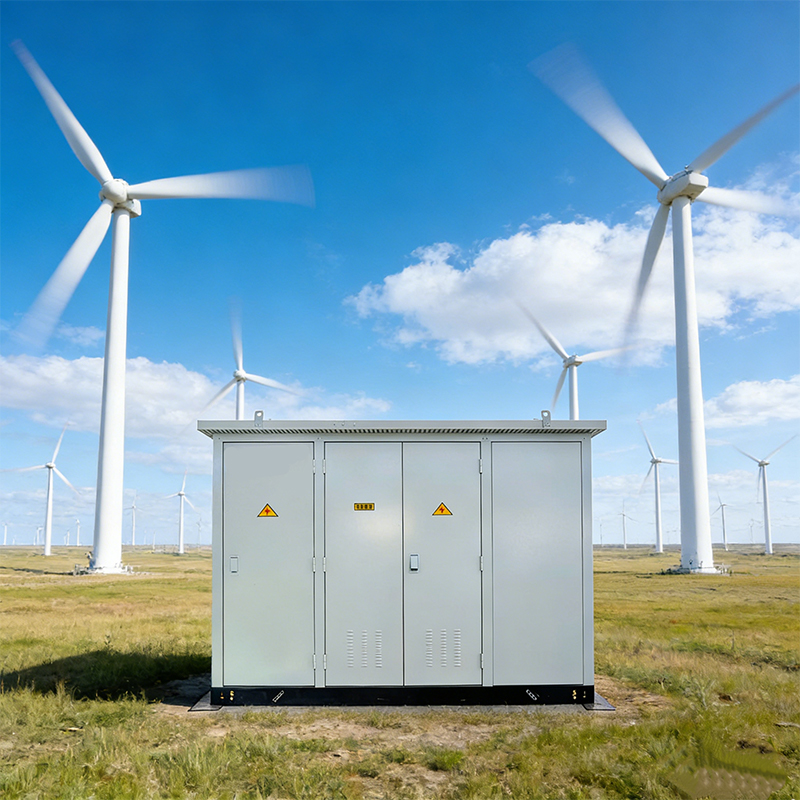

КТП 10/0,4 кВ — комплектная трансформаторная подстанция для приёма электроэнергии среднего напряжения, её преобразования до уровня 0,4 кВ и дальнейшего распределения между потребителями.
Такие подстанции применяются на промышленных предприятиях, в горнодобывающей и металлургической промышленности, сельскохозяйственных объектах, коммерческой инфраструктуре, жилых комплексах, нефтегазовых объектах и энергетических проектах.
ZTelec Yuguang — производитель электротехнического оборудования из провинции Хэнань, Китай. Для экспортных проектов компания может комплектовать КТП с учётом параметров сети, однолинейной схемы, требований заказчика к РУ ВН/НН, типу трансформатора, защите, измерению и способу подключения.
На российском и русскоязычном рынке распространены обозначения КТП, КТПН, КТП киоскового типа и БКТП. В зависимости от конструкции подстанция может выполняться как однотрансформаторная или двухтрансформаторная, тупиковая или проходная, с кабельным или воздушным вводом.
Стандартная архитектура КТП 10/0,4 кВ включает три основных функциональных элемента:
РУ ВН 10 кВ → силовой трансформатор → РУ НН 0,4 кВ
Высоковольтная часть принимает электроэнергию от сети 6 или 10 кВ. Силовой трансформатор снижает напряжение до 0,4 кВ, после чего низковольтное распределительное устройство передаёт электроэнергию конечным потребителям.
В зависимости от проекта КТП может включать:
ZTelec Yuguang расположен в провинции Хэнань, Китай, и ориентирован на производство и поставку электротехнического оборудования для промышленных и энергетических проектов.
В зависимости от требований заказчика КТП 10/0,4 кВ может быть сформирована как готовая комплектная система.
Высоковольтная часть:
Трансформаторная часть:
Низковольтная часть:
Ниже приведены типовые диапазоны для проектирования, а не фиксированная спецификация одной модели. На рынке встречаются КТП мощностью от десятков до 2500 кВА, напряжением ВН 6/10 кВ и НН 0,4 кВ.
| Параметр | Типовое исполнение |
|---|---|
| Тип оборудования | КТП / КТПН / БКТП |
| Номинальное напряжение ВН | 6 / 10 кВ |
| Наибольшее рабочее напряжение ВН | до 7,2 / 12 кВ |
| Номинальное напряжение НН | 0,4 кВ |
| Частота | 50 Гц |
| Мощность трансформатора | 25–2500 кВА |
| Количество трансформаторов | 1 или 2 |
| Тип трансформатора | Масляный / сухой |
| Исполнение | Тупиковое / проходное |
| Ввод ВН | Кабельный / воздушный |
| Вывод НН | Кабельный / воздушный |
| РУ ВН | КСО / КРУ / выключатель нагрузки |
| РУ НН | НКУ 0,4 кВ |
| Номинальный ток ВН | По проекту, обычно до 630 А для типовых КТП |
| Номинальный ток НН | В зависимости от мощности, до 2500 А и выше по проекту |
| Степень защиты корпуса | По техническому заданию |
| Климатическое исполнение | У1 / УХЛ1 или по проекту |
| Установка | Наружная / внутренняя |
| Количество отходящих линий | По проекту |
| Система заземления | По требованиям объекта |
| Релейная защита | По схеме электроснабжения |
Например, опубликованные характеристики КТПН показывают типовой ряд мощностей 25, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600 и 2500 кВА, напряжение ВН 6 или 10 кВ и НН 0,4 кВ.

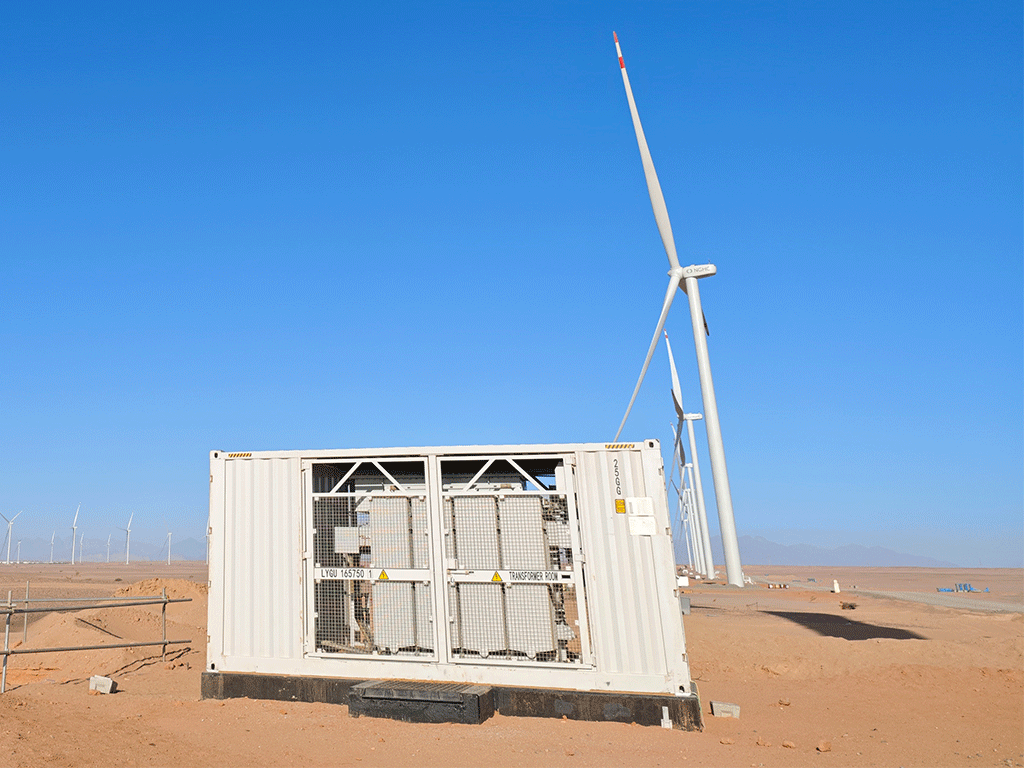

КТПН — комплектная трансформаторная подстанция наружной установки.
Этот вариант применяется на объектах, где подстанция должна быть размещена непосредственно на открытой площадке.
Типовые варианты:
На практике также встречаются исполнения в блок-боксе и киосковом корпусе.

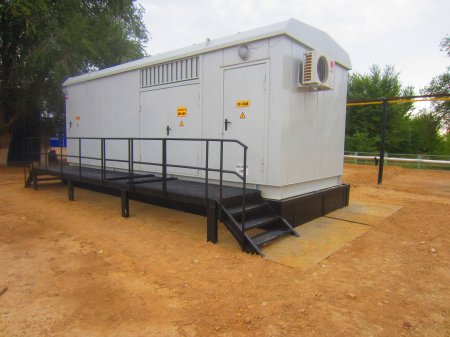

БКТП — блочная комплектная трансформаторная подстанция.
Такое исполнение подходит для проектов, где требуется более капитальная модульная конструкция.
БКТП может включать:
Блочные решения 10/0,4 кВ на рынке выполняются, в частности, с трансформаторами 630 кВА и другими типовыми мощностями.
Выбор зависит от мощности нагрузки и требований к надёжности электроснабжения.
Подходит для:
Применяется, когда необходимо повысить надёжность электроснабжения.
Например:
Ввод №1 → Трансформатор №1 → Секция НН №1
Ввод №2 → Трансформатор №2 → Секция НН №2
Между секциями может предусматриваться секционный автоматический выключатель.
| Узел | Возможное оборудование |
|---|---|
| РУ ВН | КСО / КРУ |
| Коммутация ВН | Вакуумный выключатель / выключатель нагрузки |
| Защита ВН | Предохранители / РЗА |
| Измерение | ТТ / ТН |
| Трансформатор | Масляный / сухой |
| РУ НН | НКУ 0,4 кВ |
| Ввод НН | ACB / MCCB |
| Отходящие линии | MCCB / автоматические выключатели |
| Учёт | Счётчик электроэнергии |
| Защита | Релейная / микропроцессорная |
| Компенсация | УКРМ при необходимости |
| Заземление | Контур заземления |
| Корпус | Металлический / блочный / сэндвич |
| Вентиляция | Естественная / принудительная |
Окончательная комплектация определяется однолинейной схемой и опросным листом.
Для правильного подбора оборудования покупателю рекомендуется предоставить производителю следующие данные:
Например:
10 кВ / 0,4 кВ
Например:
630 кВА
1 × 630 кВА
или
2 × 630 кВА
Это один из наиболее важных параметров при выборе коммутационного оборудования и шин.
Необходимо определить:
Для проекта КТП 10/0,4 кВ в русскоязычном регионе необходимо заранее согласовать применяемые стандарты.
В зависимости от страны поставки и технического задания могут использоваться:
При этом ГОСТ 14693-90 относится непосредственно к КРУ в металлической оболочке до 10 кВ, а не ко всей КТП целиком, поэтому в коммерческой документации нельзя автоматически заявлять соответствие всей КТП этому ГОСТ только потому, что в её составе используется КРУ.
Для экспортного проекта ZTelec Yuguang рекомендуется составлять отдельную Technical Compliance Matrix, где напротив каждого требования указываются:
требование заказчика → предлагаемое оборудование → применяемый стандарт → протокол испытаний / сертификат.
На промышленном предприятии КТП 10/0,4 кВ обычно является центральным узлом локальной системы электроснабжения.
Типовая схема:
Сеть 10 кВ → КТП → НКУ 0,4 кВ → производственное оборудование
Крупные потребители могут включать:
Для промышленного объекта особенно важно правильно определить мощность трансформатора и резерв мощности.
Горнодобывающая промышленность предъявляет повышенные требования к надёжности электроснабжения.
КТП может использоваться для питания:
Для таких проектов необходимо учитывать:
температуру окружающей среды + высоту установки + запылённость + ток КЗ + режим нагрузки + требования к корпусу.
На металлургическом предприятии КТП 10/0,4 кВ используется для распределения электроэнергии между технологическими участками.
Типичные нагрузки:
Для крупных металлургических предприятий часто целесообразно использовать двухтрансформаторные решения с секционированными шинами НН.
КТП может применяться для:
Если оборудование размещается во взрывоопасной зоне, необходимо отдельно определить требования к взрывозащищённому оборудованию и зоне установки. Нельзя считать обычную КТП пригодной для взрывоопасной зоны только на основании степени защиты корпуса.
Для солнечной энергетики КТП используется для преобразования и распределения электроэнергии между инверторной системой и сетью среднего напряжения.
Типовая структура:
PV-модули → инвертор → НН → трансформатор → РУ 10 кВ → сеть
В зависимости от проекта возможно применение специальных компактных подстанций для солнечных электростанций.
ZTelec Yuguang осуществляет производство электротехнического оборудования в провинции Хэнань, Китай, и ориентирован на поставки оборудования для международных проектов.
Вместо отдельной закупки нескольких компонентов заказчик может сформировать комплекс:
КТП + силовой трансформатор + РУ ВН + НКУ 0,4 кВ + РЗА + измерение.
Комплектация может быть адаптирована под:
Для международного проекта рекомендуется заранее согласовать:
| Тип | Основное назначение | Типовая область применения |
|---|---|---|
| КТП | Комплектная подстанция | Промышленность, инфраструктура |
| КТПН | Наружная установка | Открытые промышленные площадки |
| КТП киоскового типа | Компактное исполнение | Городские и промышленные объекты |
| БКТП | Блочная подстанция | Промышленность, инфраструктура |
| 2КТПН | Два трансформатора | Объекты с повышенными требованиями к надёжности |
Для получения технического предложения от ZTelec Yuguang рекомендуется отправить:
1. Мощность: например, 1000 кВА
2. ВН: 10 кВ
3. НН: 0,4 кВ
4. Количество трансформаторов: 1 или 2
5. Тип трансформатора: масляный или сухой
6. Схема ВН: тупиковая или проходная
7. Ввод: кабельный или воздушный
8. Количество отходящих линий НН
9. Ток короткого замыкания
10. Требуемые стандарты
11. Климатические условия
12. Однолинейная схема — при наличии
На основании этих данных производитель может подготовить техническую конфигурацию, чертеж, спецификацию и коммерческое предложение.
КТП 10/0,4 кВ — комплектная трансформаторная подстанция, предназначенная для преобразования электроэнергии с уровня 10 кВ на 0,4 кВ и её дальнейшего распределения.
На рынке распространены мощности от десятков до 2500 кВА. Конкретный ряд зависит от производителя и конструкции. Например, в технических каталогах встречаются 25, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600 и 2500 кВА.
Да. КТП может комплектоваться как масляным, так и сухим трансформатором, если это предусмотрено проектом.
КТП — общее обозначение комплектной трансформаторной подстанции. КТПН обычно обозначает исполнение для наружной установки.
Да. Для индивидуального проекта однолинейная схема является одним из наиболее полезных исходных документов для определения количества ячеек, типа коммутационных аппаратов и состава РУ ВН/НН.
