Тип клиента: инженерно-подрядная компания
Страна проекта: Мальдивы
Применение: курортный отель
Основное оборудование: масляный трансформатор 2500 кВА, масляный трансформатор 1250 кВА, КРУ 12 кВ
Курортные отели на Мальдивах обычно расположены на островах или в прибрежных районах. Электрооборудование постоянно работает в условиях высокой температуры, влажности и солевого тумана.
При этом отель должен обеспечивать стабильное электроснабжение систем кондиционирования, опреснения морской воды, насосов, освещения, пожарной безопасности, номеров и ресторанов.
Поэтому основными задачами проекта стали надежность электроснабжения, эффективное охлаждение оборудования и защита от коррозии.
Длительная работа кондиционеров и инженерных систем увеличивает нагрузку на трансформаторы.
Наше решение:
масляные трансформаторы с охлаждением ONAN, оптимизированной системой теплоотвода и расчетом температурного режима с учетом местных климатических условий.
Морская среда может ускорить коррозию металлических частей трансформатора и распределительного оборудования.
Наше решение:
усиленная антикоррозионная обработка масляных трансформаторов и КРУ с учетом условий эксплуатации на острове.
Кондиционирование, насосы, опреснительное оборудование, освещение, номера, рестораны и противопожарные системы требуют надежного электроснабжения.
Наше решение:
использование двух трансформаторов различной мощности — 2500 кВА и 1250 кВА — для распределения нагрузок между различными зонами объекта.
| Параметр | Конфигурация |
|---|---|
| Номинальная мощность | 2500 кВА |
| Высокое напряжение | 11 кВ |
| Низкое напряжение | 0,4 кВ / 400 В |
| Обмотки | Медные |
| Охлаждение | ONAN |
| Группа соединения | Dyn11 |
| Диапазон ответвлений | ±2×2,5% |
| Напряжение короткого замыкания | около 6% |
| Установка | Наружная |
| Условия эксплуатации | Высокая температура, влажность и солевой туман |

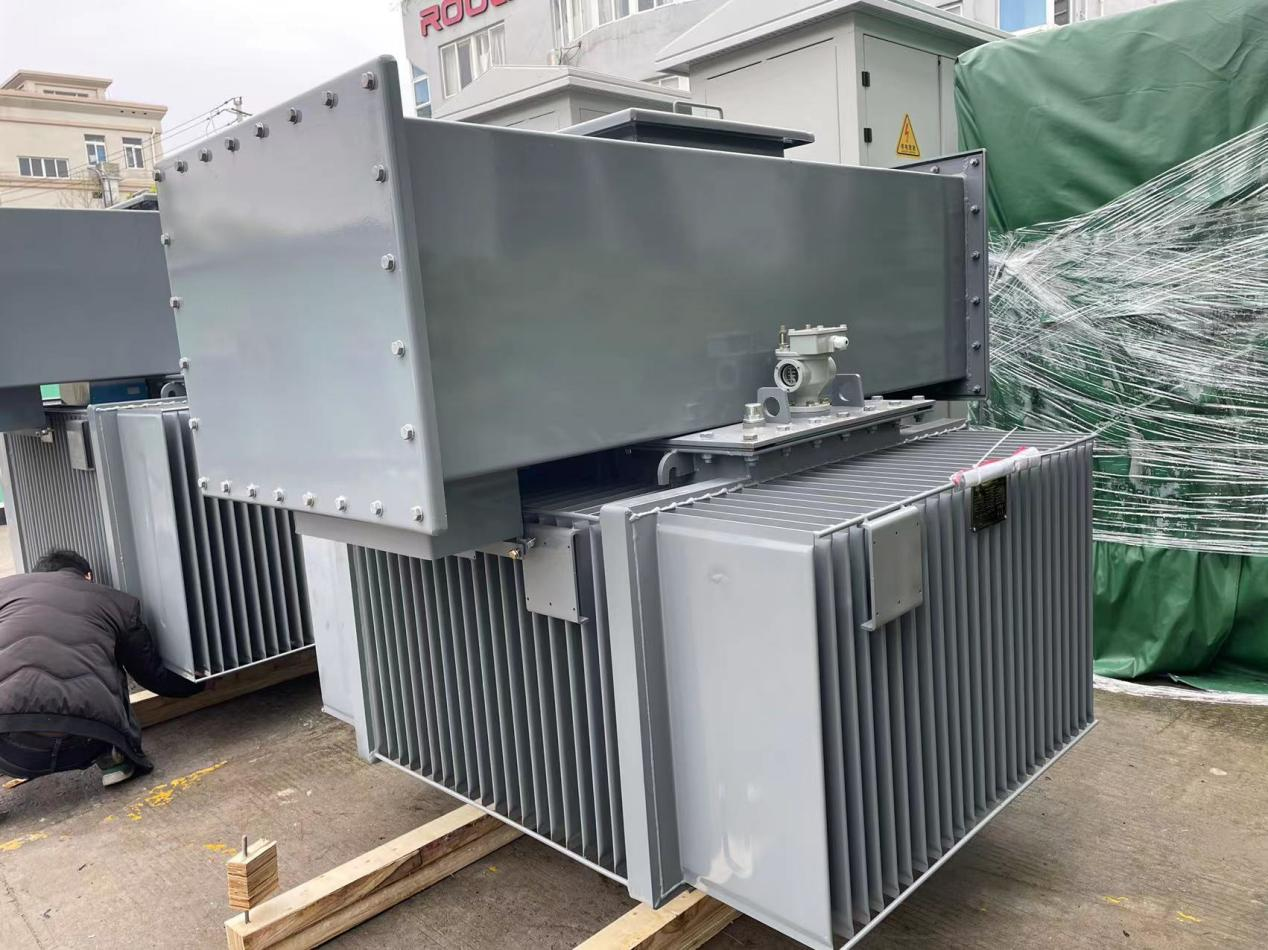

Трансформатор 2500 кВА предназначен для питания крупных нагрузок курортного отеля, включая центральное кондиционирование, опреснение морской воды и крупные насосные системы.
| Параметр | Конфигурация |
|---|---|
| Номинальная мощность | 1250 кВА |
| Высокое напряжение | 11 кВ |
| Низкое напряжение | 0,4 кВ / 400 В |
| Обмотки | Медные |
| Охлаждение | ONAN |
| Группа соединения | Dyn11 |
| Диапазон ответвлений | ±2×2,5% |
| Напряжение короткого замыкания | около 6% |
| Установка | Наружная |
| Защита | Антикоррозионное покрытие для морской среды |
Трансформатор 1250 кВА используется для питания отдельных зон отеля, включая гостиничные номера, освещение, рестораны и вспомогательные системы.
| Параметр | Конфигурация |
|---|---|
| Системное напряжение | 11 кВ |
| Номинальное напряжение | 12 кВ |
| Номинальный ток | 630 А |
| Кратковременный ток термической стойкости | 20 кА / 3 с |
| Пиковый ток | 50 кА |
| Испытательное напряжение промышленной частоты | 28 кВ |
| Грозовой импульс | 75 кВ |
| Степень защиты | IP54 |
| Ввод/вывод | Кабельный |
| Заземляющий выключатель | В комплекте |
| Ячейка трансформатора | В комплекте |
| Корпус | Оцинкованная сталь + антикоррозионная обработка |

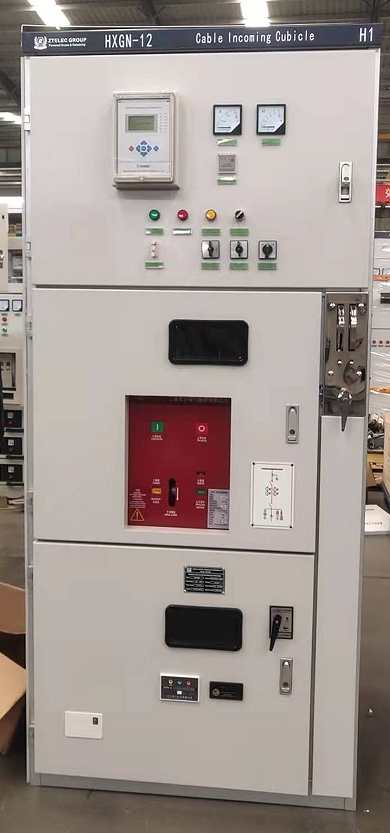

КРУ/RMU используется для ввода 11 кВ, подключения трансформаторов, секционирования сети и отключения поврежденных участков.
Источник 11 кВ
↓
КРУ / RMU 12 кВ
↓
Масляный трансформатор 2500 кВА / 11/0,4 кВ
Масляный трансформатор 1250 кВА / 11/0,4 кВ
↓
Низковольтная система 0,4 кВ
↓
Кондиционирование｜Номера｜Рестораны｜Насосы｜Пожарная система｜Опреснение｜Освещение
Для курортного отеля на Мальдивах мы предлагаем комплексное решение, учитывающее особенности морского климата:
Медные обмотки масляных трансформаторов
↓
Охлаждение ONAN
↓
Система 11 кВ / 0,4 кВ
↓
КРУ/RMU 12 кВ
↓
Усиленная антикоррозионная защита
Комбинация трансформаторов 2500 кВА + 1250 кВА позволяет распределить нагрузку между различными зонами курортного отеля и обеспечить стабильное электроснабжение основных инженерных и коммерческих систем.
Данное решение также может применяться для островных отелей, прибрежных курортов, коммерческих зданий и туристических комплексов в условиях тропического климата.
Примечание: указанные параметры являются рекомендуемой конфигурацией проекта. Окончательные значения напряжения, тока короткого замыкания, импеданса и параметров защиты должны определяться на основании требований местной сети и технического задания проекта.
