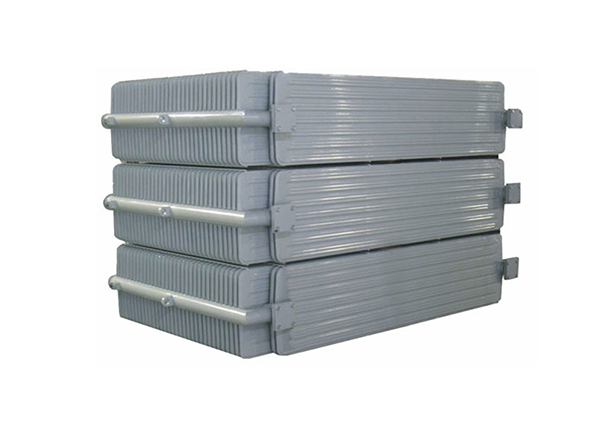

Радиаторы Для Трансформаторов

Плоские радиаторы широко используются как в Китае, так и за рубежом в качестве охлаждающих компонентов масляных трансформаторов.

В нашей продукции используются высококачественные холоднокатаные полосы для создания полностью гофрированных пластин, которые затем соединяются, свариваются точечной сваркой и свариваются швом в единую пластину. Пластины соединяются с коллектором сваркой в ​​среде защитного газа CO2, что полностью исключает дефекты внутренней сварки, приводящие к образованию шлака и железной стружки, что может серьезно повлиять на качество трансформатора. Изделия проходят строгий контроль герметичности, обработку поверхности и промывку горячим маслом, что гарантирует их высокое качество.

Все технические характеристики изделия полностью соответствуют требованиям JB/T5347-1999, «Отраслевому стандарту для ламинированных радиаторов для трансформаторов».

Область применения

Этот радиатор представляет собой специализированное охлаждающее устройство для крупных и средних силовых трансформаторов, реакторов и других изделий. Он может быть напрямую подключен к фланцу бака трансформатора или установлен отдельно на кронштейне рядом с трансформатором. Радиатор соответствует стандарту JB15347-2013.

Ширина радиатора трансформатора: 310 мм, 480 мм, 520 мм, 535 мм

Расстояние между центрами радиатора трансформатора: 500–4200 мм

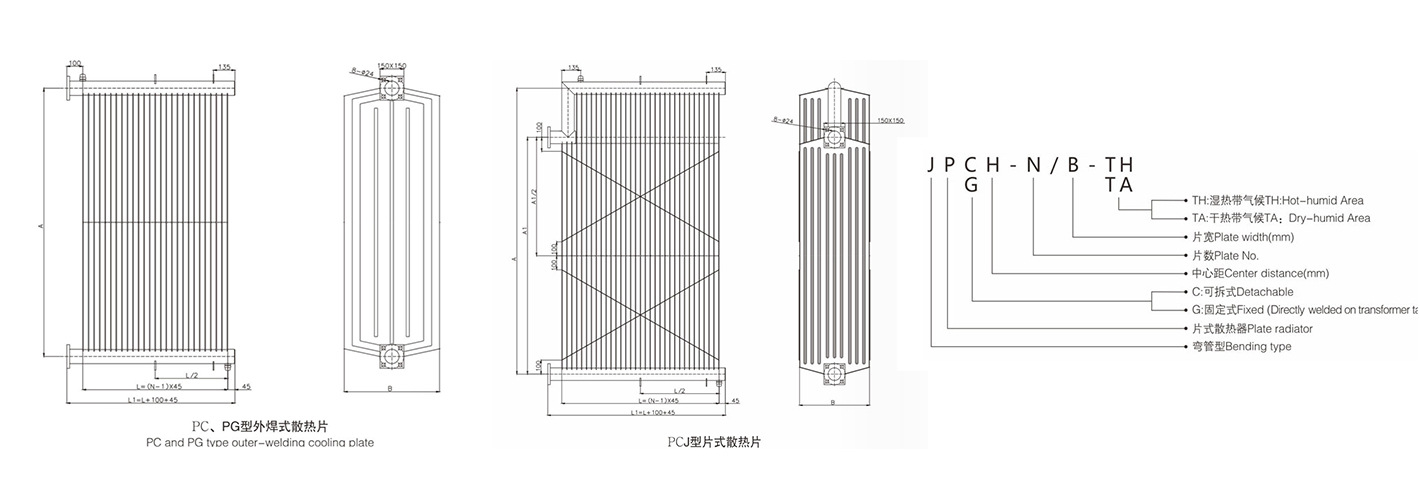

Тип: PC/PG

Материал: Холоднокатаная сталь, Холоднокатаный стальной лист

Модель: Радиатор

Толщина ребер: На заказ

Шаг: 40, 45, 50 мм (на заказ)

Цвет: Серый (на заказ)

Радиаторы трансформатора

Способы охлаждения:

a. Самоохлаждение: радиатор рассеивает тепло за счет естественной конвекции.

b. Воздушное охлаждение: радиатор рассеивает тепло с помощью вентилятора (нижнего или бокового).

c. Принудительное воздушно-масляное охлаждение: масло в радиаторе циркулирует через насос, а вентилятор рассеивает тепло. Маркировка, упаковка, транспортировка и хранение:

Вся продукция сопровождается сертификатом качества и сертификатом соответствия, в которых четко указаны модель, технические характеристики, ответственное лицо и дата производства. Для удобства транспортировки изделия должны быть надежно упакованы в деревянную тару. Коллекторы надежно закрыты пластиковыми крышками. Радиаторы следует хранить в месте, защищенном от дождя, влаги, коррозии и плесени. Не снимайте крышки перед использованием. Для радиаторов типа PC по запросу может быть использована стальная защитная пластина.

Радиаторы для трансформаторов

Установка и эксплуатация:

1. Перед установкой радиатора снимите крышки с коллекторов. При установке съемного радиатора убедитесь, что верхний и нижний коллекторы разделены, как показано на рисунке 2.

2. Расстояние между радиаторами должно быть не менее 50 мм. Центр нижнего коллектора должен находиться на достаточной высоте от пола для обеспечения циркуляции воздуха. 3. Установка стационарного радиатора: в соответствии с наружным диаметром коллектора проделайте отверстие в боковой стенке масляного бака трансформатора и приварите радиатор непосредственно к наружной поверхности масляного бака. Сварку следует выполнять снаружи масляного бака, а не изнутри, чтобы предотвратить попадание посторонних предметов, таких как сварочный шлак, в радиатор.

4. Установка съемного радиатора:

(1) Подберите фланцевое соединение на масляном баке трансформатора в соответствии с выбранным межосевым расстоянием радиатора, шагом между группами радиаторов и размером фланца, а также подберите подходящие резиновые прокладки, болты, гайки и шайбы. Аналогичным образом подберите пластину, гайки, болты и шайбы в соответствии с шагом между группами и отверстием 1/14 дюйма в соединительной пластине радиатора.

(2) При установке поднимите радиатор с помощью крюка, совместите верхний и нижний фланцы, установите прокладку, затяните крепежные болты и зафиксируйте соседние радиаторы с помощью тяговой пластины.

(3) При заливке масла затяните сливную пробку и откройте воздуховыпускную пробку. При переливе масла из отверстия для выпуска воздуха снова затяните пробку.

(4) При использовании охлаждения с нижней подачей воздуха нижний коллектор оснащен кронштейном для подвешивания вентиляторов (в системе с самоохлаждением кронштейн отсутствует). Один вентилятор подвешивается на каждые две группы радиаторов. При нечетном количестве групп радиаторов на одной стороне, пожалуйста, расположите вентиляторы в соответствии с рисунком 4. (Кронштейн для вентилятора может быть изготовлен в соответствии с требованиями заказчика).

(5) При использовании охлаждения с боковой подачей воздуха установите и закрепите вентилятор в подходящем месте на масляном баке трансформатора. VI. Меры предосторожности: (1) Во время транспортировки, монтажа и промывки будьте осторожны, чтобы не коснуться и не повредить масляный канал радиатора. (2) Если перед установкой требуется испытание на герметичность, испытательное давление (внутреннее давление).
