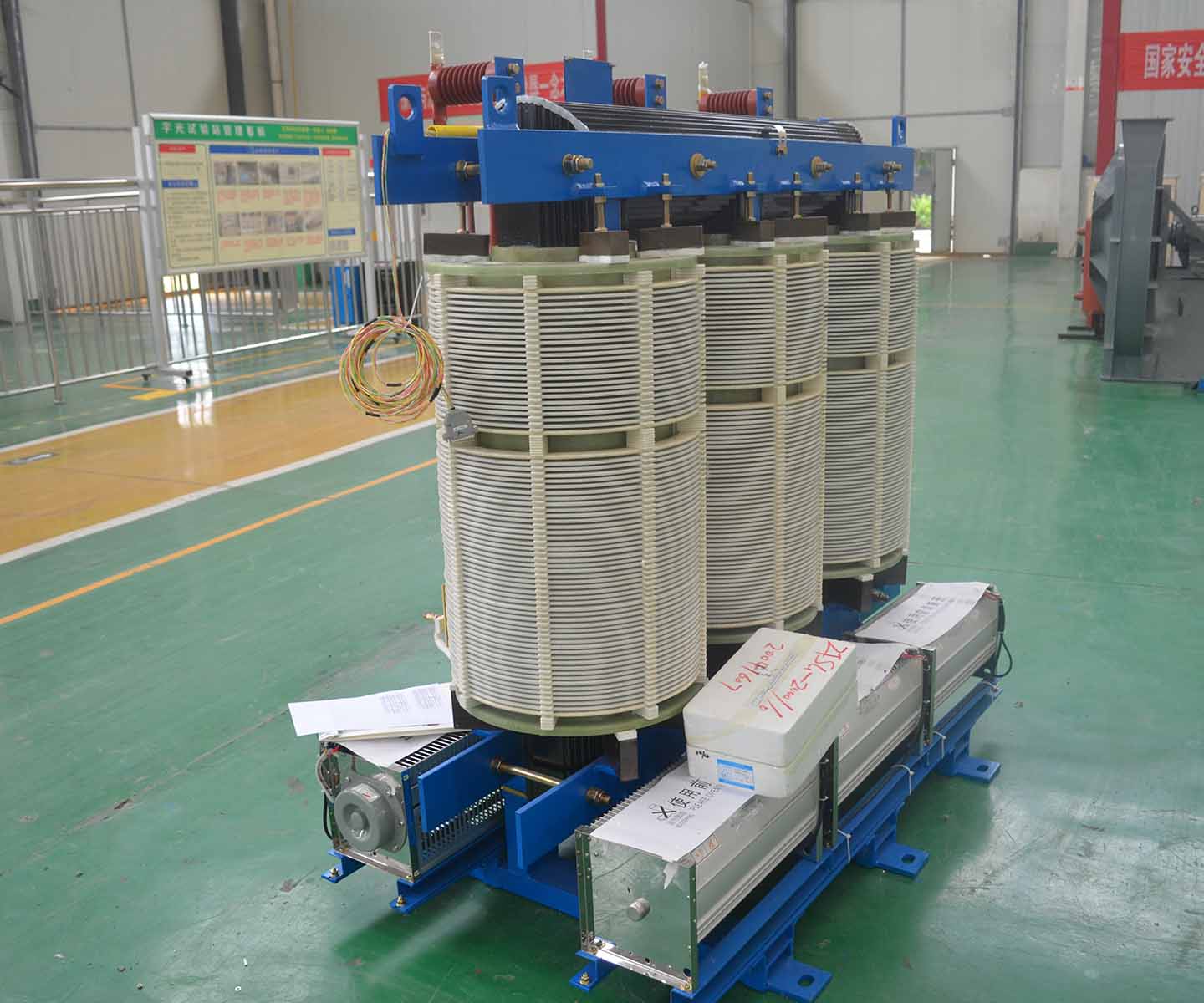

Фазосдвигающий трансформатор — 12/18/24 импульсов

Фазосдвигающие выпрямительные трансформаторы (Phase-Shifting Rectifier Transformers, PSRT) стали ключевым элементом в современных промышленных энергосистемах, где требуется надежное подавление гармоник, снижение токов КЗ и обеспечение стабильного электропитания высокомощного оборудования.

Компания ZTelec Electric с 1958 года специализируется на проектировании и производстве распределительных и силовых трансформаторов, включая многоимпульсные фазосдвигающие решения на 12, 18 и 24 импульса. Наши аппараты поставляются в РФ для металлургии, горной отрасли, нефтегазовых объектов и крупных промышленных предприятий.

 Принцип работы

Фазосдвигающий трансформатор создает искусственный сдвиг фаз между вторичными обмотками, обеспечивая формирование многоимпульсной схемы выпрямления.

 Основная идея

• 12 импульсов → сдвиг фаз между обмотками ±30°

• 18 импульсов → сдвиг фаз ±20°

• 24 импульса → сдвиг фаз ±15°

Чем больше импульсов, тем ниже уровень гармоник на входе и выходе выпрямительной установки.

 Как работает система?

1. Первичная обмотка принимает сетевое напряжение.

2. Вторичные обмотки формируют выбраныe фазовые углы.

3. Выпрямитель получает несколько смещённых по фазе напряжений.

4. Гармоники взаимно компенсируются, уменьшая THDi до 6–12%.

Для промышленных линий, где традиционные дроссели и фильтры уже не справляются, фазосдвигающий трансформатор является активным и надёжным методом фильтрации.

Применение

Фазосдвигающие трансформаторы ZTelec Electric используются в проектах по всей России:

• выпрямительные установки электролиза (алюминий, магний, медь)

• металлургические печи (ДСП, ИНП)

• нефтегазовые насосные станции

• высокомощные ПЧ (VFD)

• центры обработки данных

• тяговое питание метрополитена и ЖД

• солнечные и ветровые станции с активными выпрямителями

Мы регулярно адаптируем оборудование под российские условия: холодный климат, нестабильные сети, повышенную запылённость и вибрации.

 Преимущества

1. Снижение гармоник без фильтров

THDi снижается до 8–12% (в зависимости от импульсности), что исключает необходимость установки громоздких пассивных фильтров.

2. Устойчивость к сетевым колебаниям

В условиях российской промышленной сети (просадки, броски, перекосы фаз) трансформаторы ZTelec Electric демонстрируют стабильную работу.

 3. Уменьшение реактивной мощности

КПД повышается, сеть становится менее нагруженной.

4. Адаптация под объект

Мы настраиваем:

• коэффициент короткого замыкания,

• форму обмоток,

• фазовый угол,

• схему соединений,

• климатическое исполнение.

 5. Производство под ГОСТ / IEC

Оборудование проходит FAT, тесты на нагрев, потери, частичные разряды.

Технические параметры

Таблица 1 — Основные параметры ZTelec Electric PSRT

Получить цену

Свяжитесь с инженерами ZTelec Electric, чтобы получить индивидуальный расчёт и техническую спецификацию под ваш проект.
