Фазосдвигающий трансформатор ZT(P)SFG(H) предназначен для промышленных систем электроснабжения, в которых требуется преобразование напряжения и формирование заданного фазового сдвига между вторичными обмотками.
Оборудование может применяться совместно с преобразовательными и выпрямительными установками на промышленных предприятиях России и стран СНГ.
Для местных сетей наиболее распространены системы 6, 10, 20 и 35 кВ при частоте 50 Гц. Конкретное первичное напряжение и мощность трансформатора определяются проектом.
Для промышленных проектов могут применяться следующие диапазоны:
| Параметр | Типовое значение |
|---|---|
| Тип | Фазосдвигающий трансформатор |
| Серия | ZT(P)SFG(H) |
| Номинальная мощность | 1,6–10 МВА |
| Первичное напряжение | 6 / 10 / 20 / 35 кВ |
| Вторичное напряжение | 0,4–6 кВ |
| Частота | 50 Гц |
| Фазовый сдвиг | ±15° / ±30° |
| Количество вторичных обмоток | 2–6 |
| Система охлаждения | ONAN / ONAF |
| Регулирование напряжения | ±2×2,5% / ±5% |
| Установка | Внутренняя или наружная |
| Исполнение | Масляное |
Фактические параметры выбираются в зависимости от мощности нагрузки, типа преобразователя и схемы электроснабжения.
Для российских и других русскоязычных промышленных объектов наиболее актуальны следующие уровни:
Применяется на промышленных предприятиях, в горнодобывающих комплексах, металлургии и на отдельных промышленных установках.
10 кВ является одним из наиболее распространенных уровней среднего напряжения для промышленных сетей и распределительных подстанций.
ZT(P)SFG(H) на 10 кВ может использоваться для питания преобразовательного оборудования, выпрямительных установок и специальных промышленных нагрузок.
Используется в отдельных промышленных и распределительных сетях, особенно при необходимости передачи большей мощности на более дальние расстояния.
Применяется для крупных промышленных объектов, подстанций и энергоемких производств.
В зависимости от назначения фазосдвигающий трансформатор может иметь мощность:
1,6 МВА
2,5 МВА
4 МВА
5 МВА
6,3 МВА
8 МВА
10 МВА
Для крупных преобразовательных систем мощность может быть выше 10 МВА и определяется индивидуальным расчетом.
Металлургические предприятия являются одним из типичных потребителей специальных трансформаторов.
ZT(P)SFG(H) может использоваться для питания преобразовательных установок, выпрямителей и другого энергоемкого оборудования.
Для шахт, обогатительных фабрик и горных предприятий могут применяться трансформаторы на 6 или 10 кВ.
В электролизных установках требуется стабильное питание мощных выпрямителей. Фазосдвигающий трансформатор может использоваться как связующее оборудование между сетью среднего напряжения и выпрямительной системой.
ZT(P)SFG(H) может использоваться для питания преобразователей, приводов и других специальных промышленных нагрузок.

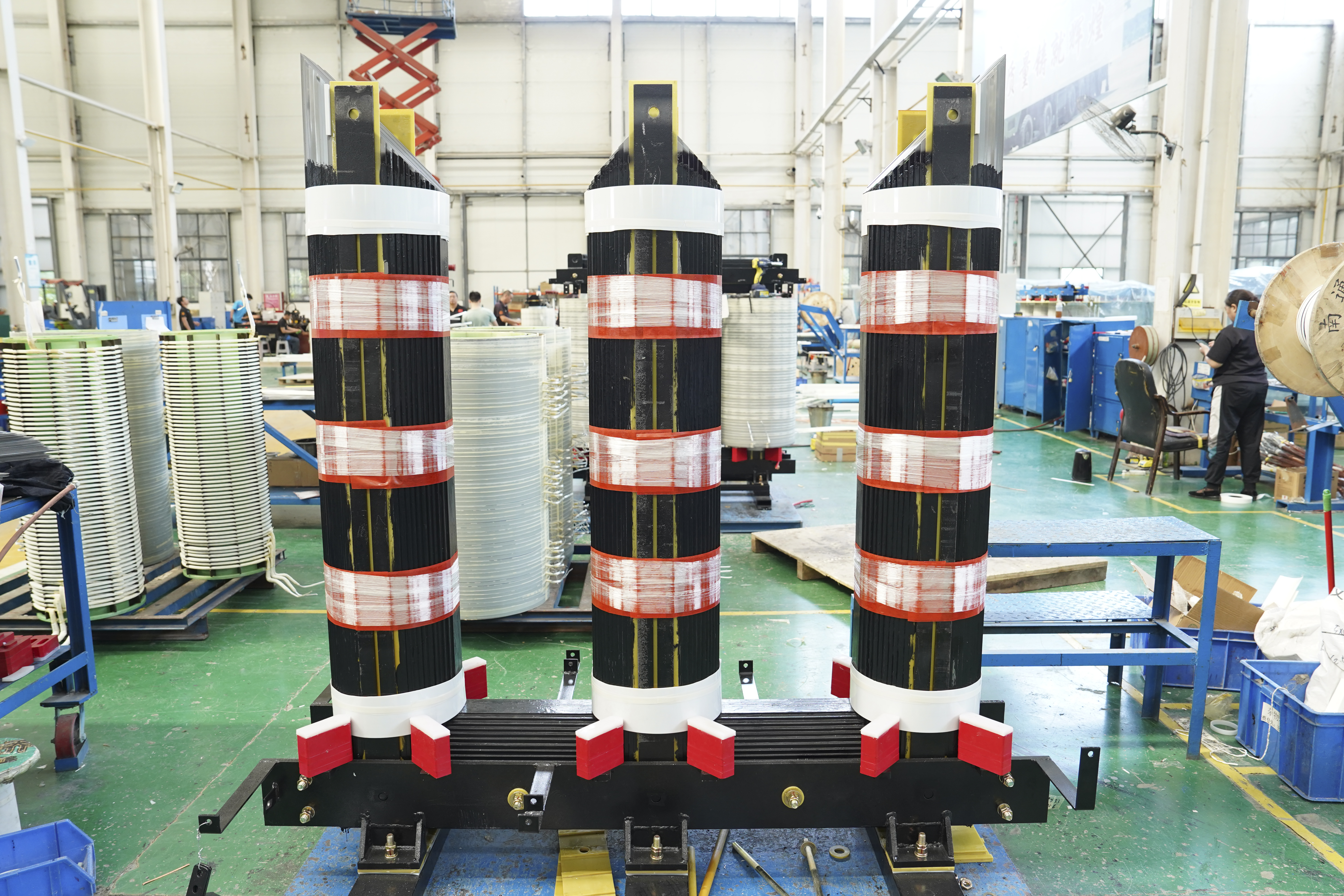

Фазосдвигающий трансформатор включает:
магнитопровод;
высоковольтную обмотку;

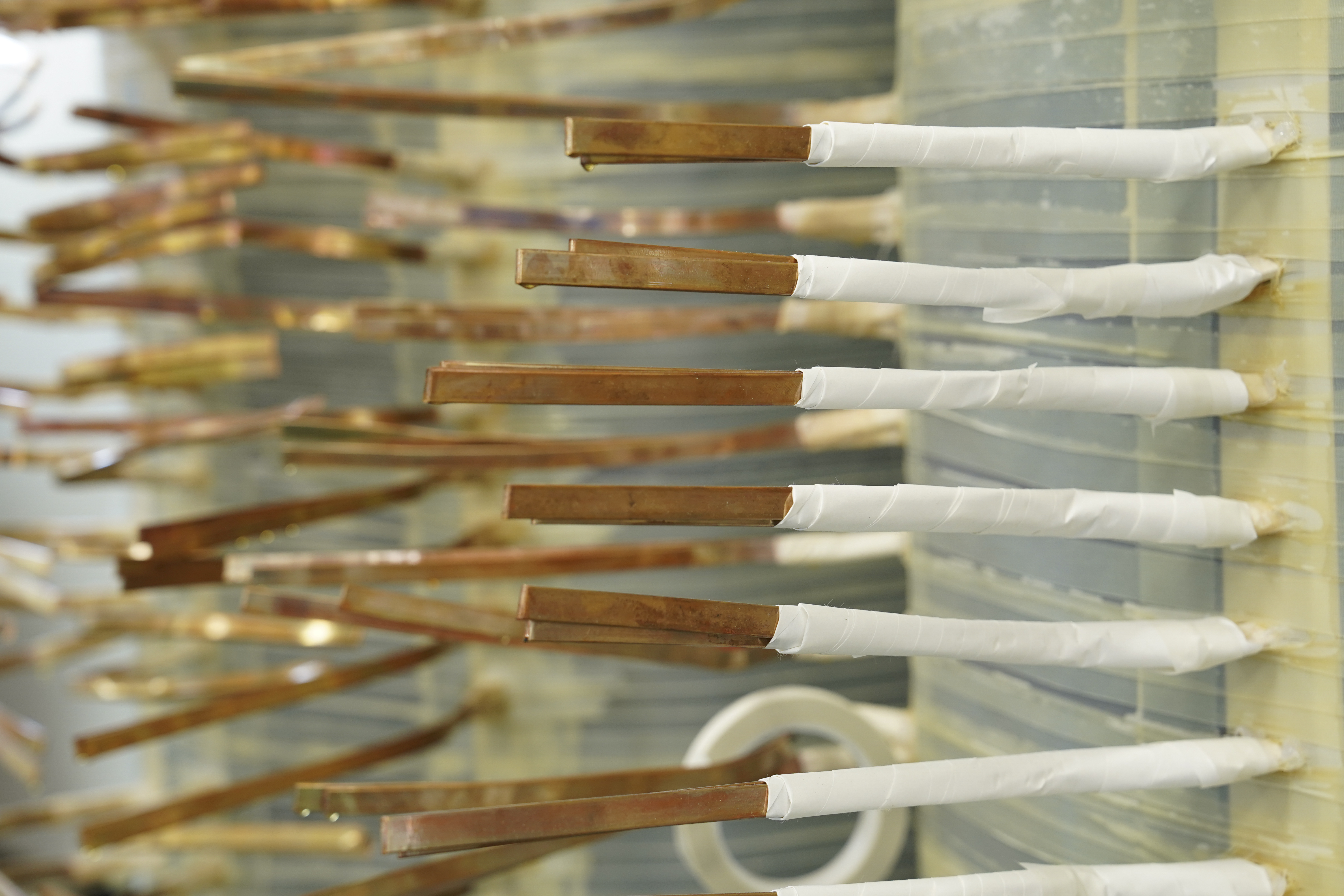

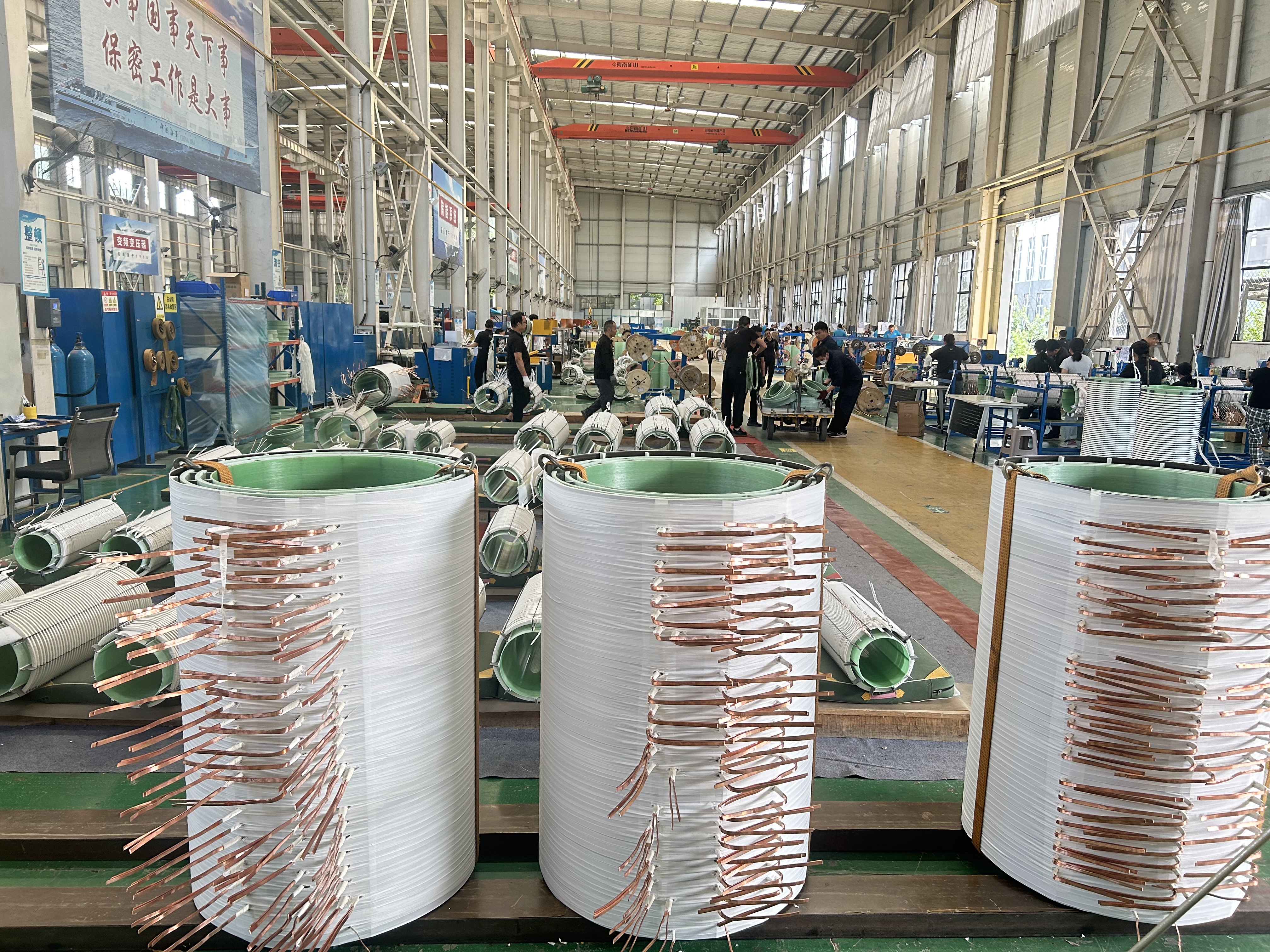

вторичные обмотки;
изоляционную систему;
трансформаторное масло;
бак;

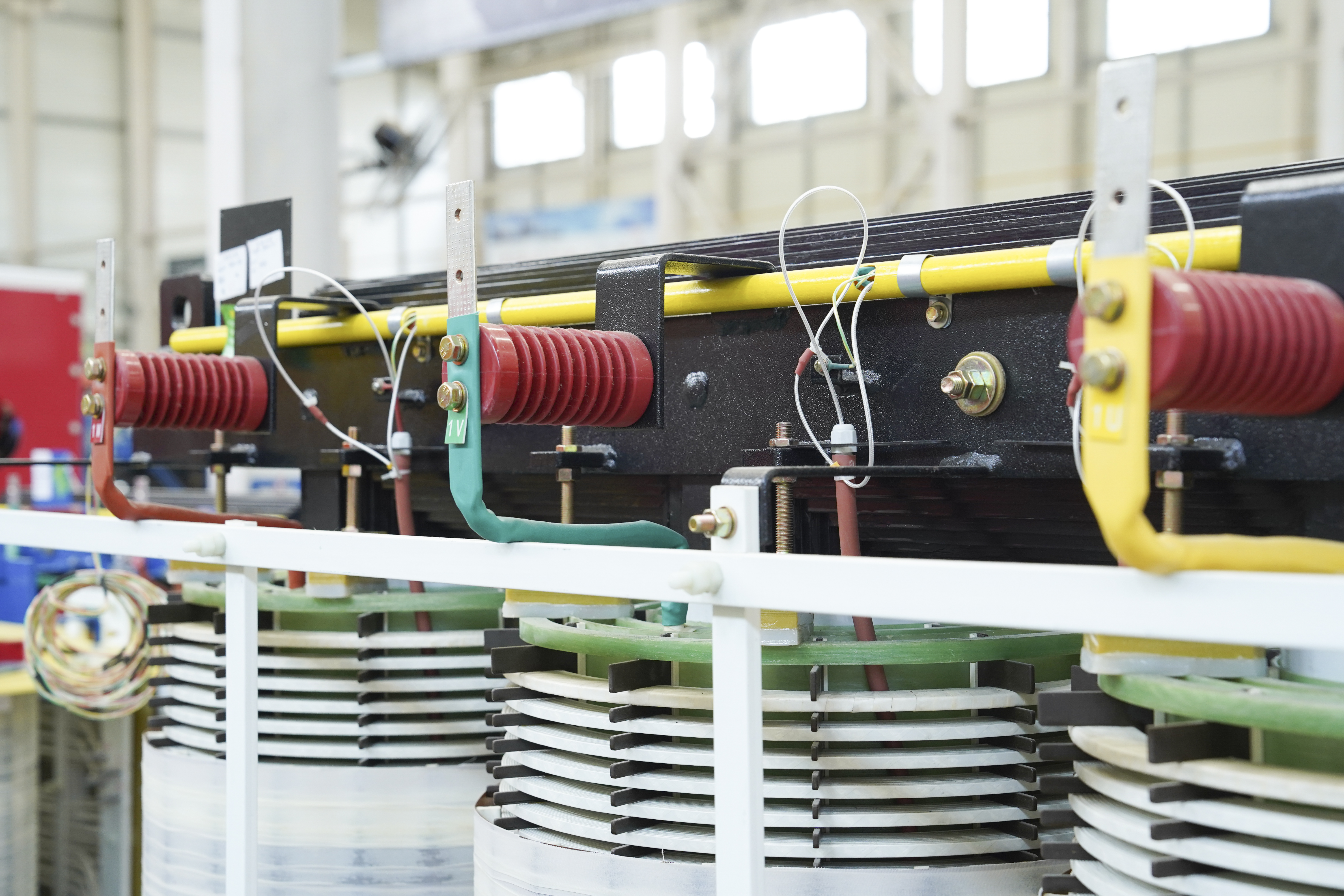

вводы;
систему охлаждения;
устройства контроля температуры;
защитные устройства.
При необходимости оборудование может комплектоваться РПН или ПБВ, датчиками температуры, газовым реле и другими устройствами контроля.
При выборе ZT(P)SFG(H) необходимо определить:
мощность нагрузки;
напряжение сети — 6, 10, 20 или 35 кВ;
вторичное напряжение;
количество вторичных обмоток;
необходимый фазовый сдвиг;
тип преобразователя;
режим нагрузки;
условия окружающей среды.
Фазосдвигающий трансформатор ZT(P)SFG(H) предназначен для промышленных систем, где необходимо согласовать напряжение сети с преобразовательным оборудованием и обеспечить требуемый фазовый сдвиг.
Для российских и русскоязычных промышленных объектов наиболее актуальны исполнения на 6, 10, 20 и 35 кВ, с мощностью от нескольких МВА до десятков МВА.
Окончательная конфигурация определяется техническим заданием и электрической схемой проекта.
