Для металлургических и горнодобывающих предприятий надежность системы электроснабжения напрямую влияет на стабильность производственного процесса.
В рамках данного проекта конечный заказчик из Армении — предприятие металлургической и горнодобывающей отрасли — предъявил требования к трансформаторному оборудованию для питания производственной системы.
С учетом характера нагрузки и параметров промышленной сети был выбран:

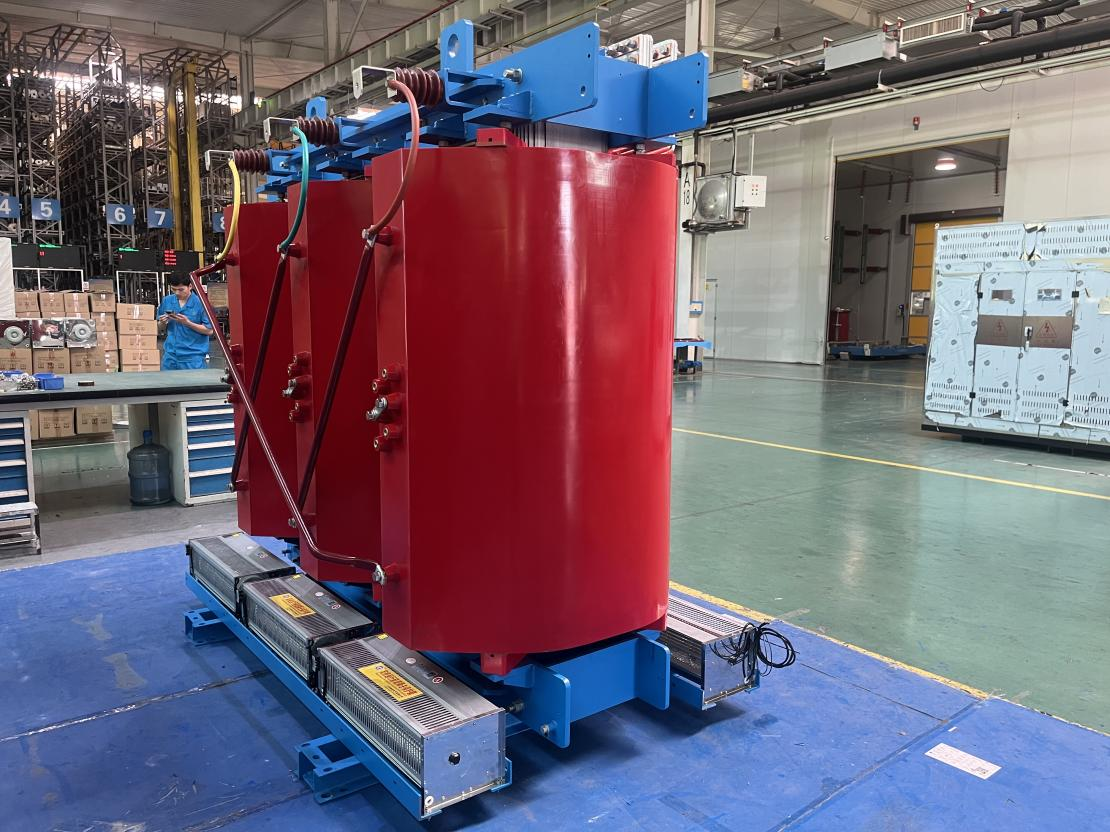

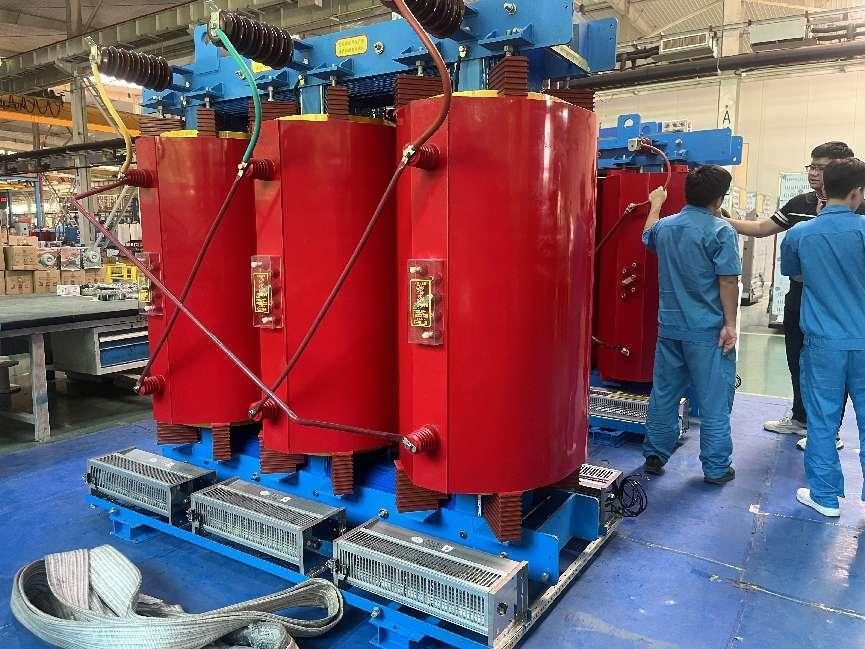

Сухой трансформатор 4000 кВА, 10/6 кВ, с медной обмоткой.
Трансформатор предназначен для преобразования напряжения 10 кВ в 6 кВ и питания оборудования металлургического производства, включая мощные электродвигатели и другие промышленные нагрузки.
| Параметр | Конфигурация |
|---|---|
| Отрасль | Металлургия / горнодобывающая промышленность |
| Тип заказчика | Конечный промышленный потребитель |
| Страна | Армения |
| Применение | Металлургический завод |
| Тип оборудования | Сухой силовой трансформатор |
| Номинальная мощность | 4000 кВА |
| Высокое напряжение | 10 кВ |
| Низкое напряжение | 6 кВ |
| Материал обмотки | Медь |
| Частота | 50 Гц |
| Система охлаждения | AN / AF по требованиям проекта |
| Система электроснабжения | Промышленная сеть 6 кВ |
| Основная нагрузка | Мощные электродвигатели и производственное оборудование |
Металлургическое производство обычно работает с высокой электрической нагрузкой и продолжительным временем работы оборудования.
Производственная система может включать:
Поэтому трансформатор должен быть рассчитан не только на номинальную мощность 4000 кВА, но и на длительную эксплуатацию при значительной нагрузке.
При недостаточной тепловой и электрической устойчивости возможны:
Одной из особенностей металлургических предприятий являются мощные электродвигатели.
Во время запуска двигателей возникает повышенный пусковой ток, а нагрузка производственной линии может быстро изменяться.
Поэтому сухой трансформатор 4000 кВА должен обладать достаточной механической и электрической прочностью.
При проектировании особое внимание уделяется:
В данном проекте используется схема:
10 кВ → 6 кВ
Напряжение 6 кВ широко применяется в промышленной энергетике для питания мощных электродвигателей и технологического оборудования.
По сравнению с низковольтной системой 0,4 кВ применение сети 6 кВ позволяет использовать более подходящую архитектуру электроснабжения для мощных промышленных нагрузок.
Для металлургического завода это особенно важно, поскольку крупные двигатели, насосы, вентиляторы и технологические установки требуют надежного среднего напряжения.
Поэтому трансформатор 10/6 кВ является важным элементом системы распределения электроэнергии предприятия.
На основании требований заказчика была разработана конфигурация:
Решение ориентировано на эксплуатацию в промышленной среде и учитывает особенности металлургической нагрузки.
Основные направления оптимизации:
Для данного проекта применяется медная обмотка.
Медь обладает высокой электропроводностью и хорошими механическими характеристиками, что делает ее подходящим материалом для мощных промышленных трансформаторов.
Медный проводник позволяет эффективно передавать электрическую энергию и помогает контролировать электрические потери в обмотке.
Для металлургического оборудования важна устойчивость трансформатора к электродинамическим усилиям, возникающим при коротких замыканиях и переходных режимах.
При мощности 4000 кВА конструкция обмотки имеет большое значение для общей надежности трансформатора.
Поэтому сочетание:
4000 кВА + 10/6 кВ + медная обмотка
является подходящим решением для мощной промышленной системы электроснабжения.
Металлургические предприятия могут работать в условиях повышенной температуры окружающей среды и высокой загрузки оборудования.
Во время работы трансформатор выделяет тепло из-за потерь в сердечнике и обмотках.
Поэтому эффективное охлаждение является одним из ключевых факторов надежности.
В зависимости от требований проекта сухой трансформатор может оснащаться:
При повышении температуры обмоток система управления может автоматически включать вентиляторы принудительного охлаждения.
Трансформатор с номинальным напряжением 10/6 кВ требует надежной изоляционной системы.
В процессе проектирования учитываются:
Правильно подобранная изоляционная система помогает повысить эксплуатационную надежность трансформатора в промышленной сети среднего напряжения.
Промышленное оборудование металлургического предприятия может создавать значительные динамические нагрузки в электрической сети.
Поэтому при проектировании сухого трансформатора 4000 кВА учитываются возможные электродинамические воздействия.
Особое внимание уделяется:
конструкции обмоток + осевой фиксации + радиальной опоре + стойкости к короткому замыканию.
Такая конструкция позволяет повысить механическую устойчивость трансформатора при аварийных и переходных режимах.
Для конечного промышленного потребителя надежность трансформатора имеет прямое отношение к непрерывности производства.
Поэтому трансформатор может оснащаться комплексной системой температурного контроля:
Такой подход позволяет оператору контролировать температурное состояние оборудования и своевременно реагировать на нестандартные режимы работы.
Для мощного промышленного трансформатора контроль качества начинается с выбора материалов и продолжается на всех этапах производства.
Проверяются:
Основные этапы включают:
изготовление магнитопровода → изготовление обмоток → изоляция → заливка/отверждение → сборка → установка системы контроля температуры → финальная проверка.
В зависимости от технической спецификации проекта могут выполняться:
Сухие трансформаторы широко рассматриваются для промышленных распределительных систем, особенно когда оборудование необходимо установить внутри здания, производственного корпуса или электротехнического помещения.
Основные преимущества:
Сухой трансформатор не использует жидкое масло в качестве изоляционной и охлаждающей среды.
Отсутствует необходимость в маслосборной инфраструктуре, связанной с масляными трансформаторами.
При правильном проектировании сухой трансформатор может применяться в электротехнических помещениях металлургических и промышленных предприятий.
Отсутствует необходимость регулярного контроля состояния трансформаторного масла.
Сухое исполнение является привлекательным вариантом для объектов, где предъявляются повышенные требования к пожарной и экологической безопасности.
Данный проект показывает, что выбор промышленного трансформатора должен основываться не только на номинальной мощности.
Для металлургического предприятия необходимо одновременно учитывать:
мощность + напряжение + характер нагрузки + температуру окружающей среды + систему охлаждения + изоляцию + стойкость к короткому замыканию + систему защиты.
Именно поэтому для данного проекта было выбрано специализированное решение:
Оборудование предназначено для обеспечения стабильного электроснабжения производственной системы металлургического предприятия в Армении.
| Требование заказчика | Решение |
| Большая промышленная нагрузка | Трансформатор 4000 кВА |
| Питание мощных двигателей | Система 10/6 кВ |
| Длительная работа | Оптимизированная тепловая конструкция |
| Большие переходные нагрузки | Усиленная конструкция обмоток |
| Надежность изоляции | Изоляционная система среднего напряжения |
| Высокая температура | AN/AF система охлаждения |
| Контроль перегрева | Температурный контроллер |
| Промышленная эксплуатация | Конструкция для металлургических нагрузок |
| Безопасность | Сухое исполнение |
Сухие трансформаторы 10/6 кВ и 4000 кВА могут использоваться не только на металлургических заводах.
Типичные области применения:
Для каждого проекта параметры трансформатора должны подбираться на основании технического задания, мощности нагрузки, условий окружающей среды и требований местной электросети.
В проекте используется трансформатор 10/6 кВ: первичная сторона — 10 кВ, вторичная сторона — 6 кВ.
Мощность 4000 кВА соответствует требованиям крупной промышленной нагрузки и позволяет использовать трансформатор для питания мощного оборудования металлургического предприятия.
Медь обладает высокой электропроводностью и хорошей механической прочностью, поэтому широко применяется в мощных силовых трансформаторах.
Да. Аналогичная конфигурация может применяться для шахт, рудников, обогатительных фабрик и других объектов горнодобывающей промышленности при соответствии техническим требованиям проекта.
Да. В зависимости от расчетной нагрузки и условий эксплуатации может применяться система AN/AF с автоматическим управлением вентиляторами.
Да. Номинальная мощность, напряжение, частота, группа соединения, регулирование напряжения, степень защиты, система охлаждения, температурный контроллер и другие параметры могут быть адаптированы под требования конкретного проекта.
Для металлургических и горнодобывающих предприятий надежное электроснабжение является важной частью производственной инфраструктуры.
В проекте для конечного заказчика в Армении был выбран:
4000 кВА / 10/6 кВ / сухой трансформатор / медная обмотка
Решение разработано с учетом высокой промышленной нагрузки, питания оборудования среднего напряжения, требований к охлаждению, изоляции, механической прочности и температурному контролю.
Благодаря проектированию под реальные условия эксплуатации сухой трансформатор 4000 кВА 10/6 кВ может стать надежным элементом системы электроснабжения металлургического или горнодобывающего предприятия.
