Фазосдвигающий выпрямительный трансформатор ZTSFG(H) предназначен для передачи и преобразования электрической энергии в промышленных выпрямительных установках, системах электроснабжения постоянного тока, электролизных комплексах, металлургических предприятиях и других энергоемких производствах.
В отличие от обычного силового трансформатора, выпрямительный трансформатор работает совместно с выпрямительным оборудованием и должен учитывать особенности нелинейной нагрузки, гармоник тока, фазового сдвига и требований к качеству электропитания. Поэтому конструкция ZTSFG(H) разрабатывается с учетом конкретной схемы выпрямления, мощности установки и параметров нагрузки.
ZTSFG(H) может быть изготовлен по техническим требованиям конкретного проекта, включая номинальную мощность, напряжение, схему соединения обмоток, угол фазового сдвига, количество пульсов и систему охлаждения.
Фазосдвигающий выпрямительный трансформатор — это специальный силовой трансформатор, предназначенный для питания выпрямительной установки и формирования необходимого фазового сдвига между вторичными системами напряжения.
Фазовый сдвиг позволяет организовать различные схемы многоимпульсного выпрямления и снизить влияние определенных гармоник на электрическую сеть. Поэтому такие трансформаторы широко применяются в мощных промышленных установках, где требуется стабильное питание постоянным током.
Основными параметрами при проектировании являются:
номинальная мощность;
первичное напряжение;
вторичное напряжение;
ток вторичной обмотки;
схема соединения обмоток;
угол фазового сдвига;
количество импульсов выпрямительной схемы;
система охлаждения;
класс изоляции;
допустимый уровень гармоник;
режим работы и продолжительность нагрузки.
ZTSFG(H) относится к специальным трансформаторам для систем промышленного электропитания, где переменное напряжение преобразуется в постоянный ток через выпрямительное оборудование.
В таких системах трансформатор выполняет сразу несколько важных функций:
Изменяет уровень входного напряжения до требуемого значения.
Обеспечивает электрическую изоляцию между сетью и выпрямительной установкой.
Формирует необходимый фазовый сдвиг.
Обеспечивает питание выпрямителей при большой токовой нагрузке.
Участвует в формировании многоимпульсной схемы выпрямления.
Помогает обеспечить стабильную работу промышленной установки.
Поэтому выбор выпрямительного трансформатора должен выполняться не только по мощности, но и с учетом всей электрической схемы проекта.
Для мощных промышленных установок применяются многоимпульсные схемы выпрямления.
12-пульсная схема используется для уменьшения определенных гармонических составляющих и улучшения характеристик системы выпрямления.
В такой системе несколько вторичных систем напряжения работают с определенным фазовым смещением. Конкретный угол фазового сдвига определяется схемой соединения и требованиями выпрямительного оборудования.
Для более мощных и требовательных промышленных систем может использоваться 24-пульсная схема выпрямления.
По сравнению с простой многоимпульсной схемой, применение большего количества импульсов позволяет получить более равномерный процесс выпрямления и снизить содержание некоторых гармоник.
Конкретная конфигурация ZTSFG(H) определяется параметрами нагрузки, выпрямителя и требованиями проекта.
Выпрямительная нагрузка отличается от обычной линейной нагрузки. При проектировании необходимо учитывать токовые гармоники, тепловые нагрузки и режим работы выпрямительного оборудования.
ZTSFG(H) проектируется с учетом фактического режима эксплуатации.
Правильно рассчитанная схема соединения обмоток обеспечивает необходимый фазовый сдвиг между вторичными системами напряжения.
Это особенно важно для 12-пульсных и 24-пульсных выпрямительных систем.
Выпрямительные трансформаторы могут работать в условиях высокой нагрузки и продолжительного рабочего цикла. Поэтому особое внимание уделяется электрической прочности изоляции, механической прочности обмоток, отводу тепла и контролю температуры.
ZTSFG(H) может быть адаптирован под конкретные технические требования заказчика.
При разработке могут учитываться:
номинальная мощность;
напряжение ВН;
напряжение НН;
ток;
частота;
количество вторичных обмоток;
схема соединения;
фазовый сдвиг;
импульсность выпрямления;
способ охлаждения;
условия окружающей среды;
требования к габаритам и массе.
Выпрямительный трансформатор для электролиза является одним из наиболее важных применений данной технологии.
Электролизные установки требуют больших токов постоянного тока и стабильного электропитания. ZTSFG(H) может использоваться как часть системы электроснабжения электролизного оборудования.
Применения включают:
производство водорода;
хлор-щелочные производства;
производство алюминия;
производство меди;
химические производства;
другие электрохимические процессы.
Металлургические предприятия используют мощные системы постоянного тока для различных технологических процессов.
Выпрямительный трансформатор для металлургии должен выдерживать высокую нагрузку и соответствовать требованиям конкретной технологической установки.
ZTSFG(H) также может применяться в промышленных системах, где требуется преобразование переменного напряжения в постоянный ток через мощную выпрямительную установку.
При выборе фазосдвигающего выпрямительного трансформатора необходимо рассматривать не отдельный трансформатор, а всю систему электропитания.
Номинальная мощность должна соответствовать требуемой мощности выпрямительной установки и рабочему режиму нагрузки.
Необходимо учитывать номинальное напряжение питающей сети и допустимые отклонения напряжения.
Вторичное напряжение и ток напрямую связаны с характеристиками выпрямительного оборудования и требуемыми параметрами постоянного тока.
Необходимо заранее определить, используется ли:
6-пульсная схема;
12-пульсная схема;
24-пульсная схема;
другая многоимпульсная конфигурация.
Угол фазового сдвига должен соответствовать схеме выпрямления и конструкции выпрямительного оборудования.
В зависимости от мощности, режима нагрузки и условий эксплуатации может применяться соответствующая система охлаждения.
Обычный силовой трансформатор в основном предназначен для изменения уровня напряжения и передачи электроэнергии.
Фазосдвигающий выпрямительный трансформатор имеет дополнительные требования.
| Параметр | Силовой трансформатор | Выпрямительный трансформатор |
|---|---|---|
| Основное назначение | Передача и распределение энергии | Питание выпрямительной установки |
| Нагрузка | Обычно переменная/линейная | Нелинейная выпрямительная |
| Фазовый сдвиг | Обычно не является основным параметром | Может быть ключевым параметром |
| Гармоники | Стандартные требования | Требуют специального учета |
| Вторичные обмотки | Зависит от конструкции | Часто несколько вторичных систем |
| Применение | Подстанции, сети, промышленность | Электролиз, металлургия, DC-системы |
Поэтому выпрямительный трансформатор должен проектироваться с учетом характеристик конкретного выпрямителя.
При выборе производителя для промышленного проекта важно оценивать не только номинальную мощность оборудования, но и инженерные возможности производителя.
Производитель ZTSFG(H) должен иметь возможность работать с проектными параметрами заказчика, включая:
напряжение;
мощность;
ток;
количество импульсов;
фазовый сдвиг;
схему соединения;
охлаждение;
условия эксплуатации;
требования к испытаниям;
стандарты проекта.

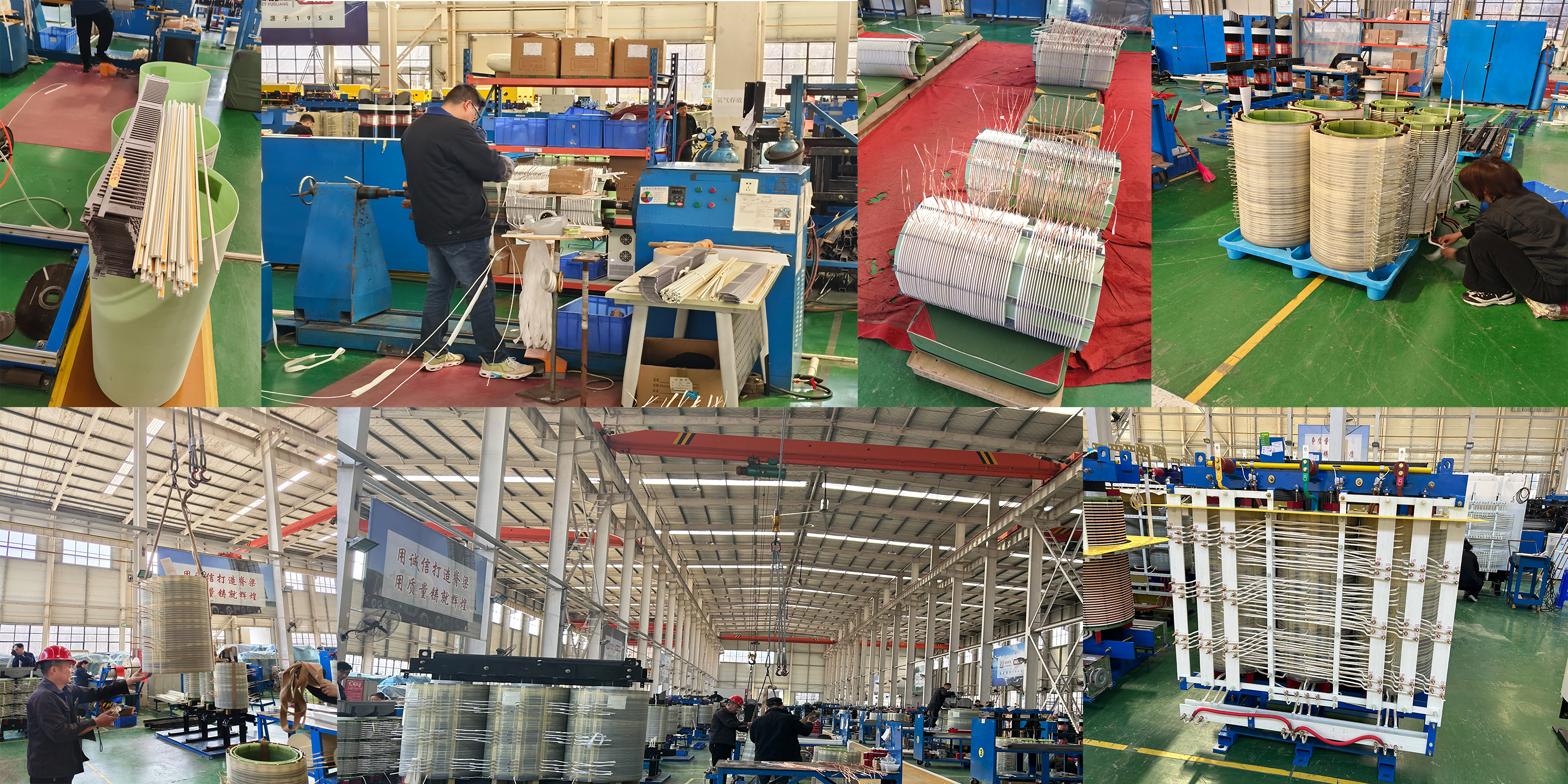

Для крупных проектов также важны контроль качества, заводские испытания, проверка изоляции, испытания обмоток и контроль параметров готового трансформатора.
Промышленные выпрямительные системы значительно отличаются друг от друга. Один и тот же тип трансформатора не обязательно подходит для всех установок.
Поэтому фазосдвигающий выпрямительный трансформатор ZTSFG(H) может проектироваться с учетом конкретных требований заказчика.
Перед изготовлением рекомендуется предоставить:
номинальную мощность;
входное напряжение;
выходное напряжение;
номинальный ток;
частоту;
схему выпрямления;
количество импульсов;
необходимый фазовый сдвиг;
условия окружающей среды;
требования к охлаждению;
требования к стандартам и испытаниям.
На основании этих данных можно определить оптимальную конструкцию и техническую конфигурацию трансформатора.
ZTSFG(H) — серия фазосдвигающих выпрямительных трансформаторов, предназначенных для питания промышленных выпрямительных установок и систем постоянного тока.
Основные области применения включают электролиз, металлургию, химическую промышленность, производство алюминия, меди и другие энергоемкие промышленные процессы.
Выпрямительный трансформатор работает совместно с выпрямительным оборудованием и должен учитывать нелинейную нагрузку, гармоники, токи и фазовый сдвиг.
Да, конструкция и схема соединения могут проектироваться в соответствии с требованиями многоимпульсной выпрямительной системы.
Да. Для промышленного проекта необходимо предоставить основные электрические параметры, характеристики выпрямителя, режим нагрузки и требования к условиям эксплуатации.
Фазосдвигающий выпрямительный трансформатор ZTSFG(H) представляет собой специализированное оборудование для промышленных систем преобразования переменного тока в постоянный. Правильный выбор мощности, напряжения, схемы соединения, фазового сдвига и системы охлаждения позволяет обеспечить надежную работу выпрямительной установки.
Для электролиза, металлургии и других энергоемких производств ZTSFG(H) может быть адаптирован к требованиям конкретного проекта. При выборе оборудования рекомендуется учитывать характеристики не только трансформатора, но и всей системы «сеть — трансформатор — выпрямитель — нагрузка».
Запросите техническое предложение на фазосдвигающий выпрямительный трансформатор ZTSFG(H) с указанием мощности, напряжения, тока, схемы выпрямления и требуемого фазового сдвига.
