ZTelec Yuguang — производитель силовых и распределительных трансформаторов, предлагающий сухие трансформаторы среднего напряжения для промышленных предприятий, энергетических объектов, дата-центров, коммерческой инфраструктуры, металлургии, горнодобывающей промышленности и проектов ВИЭ.

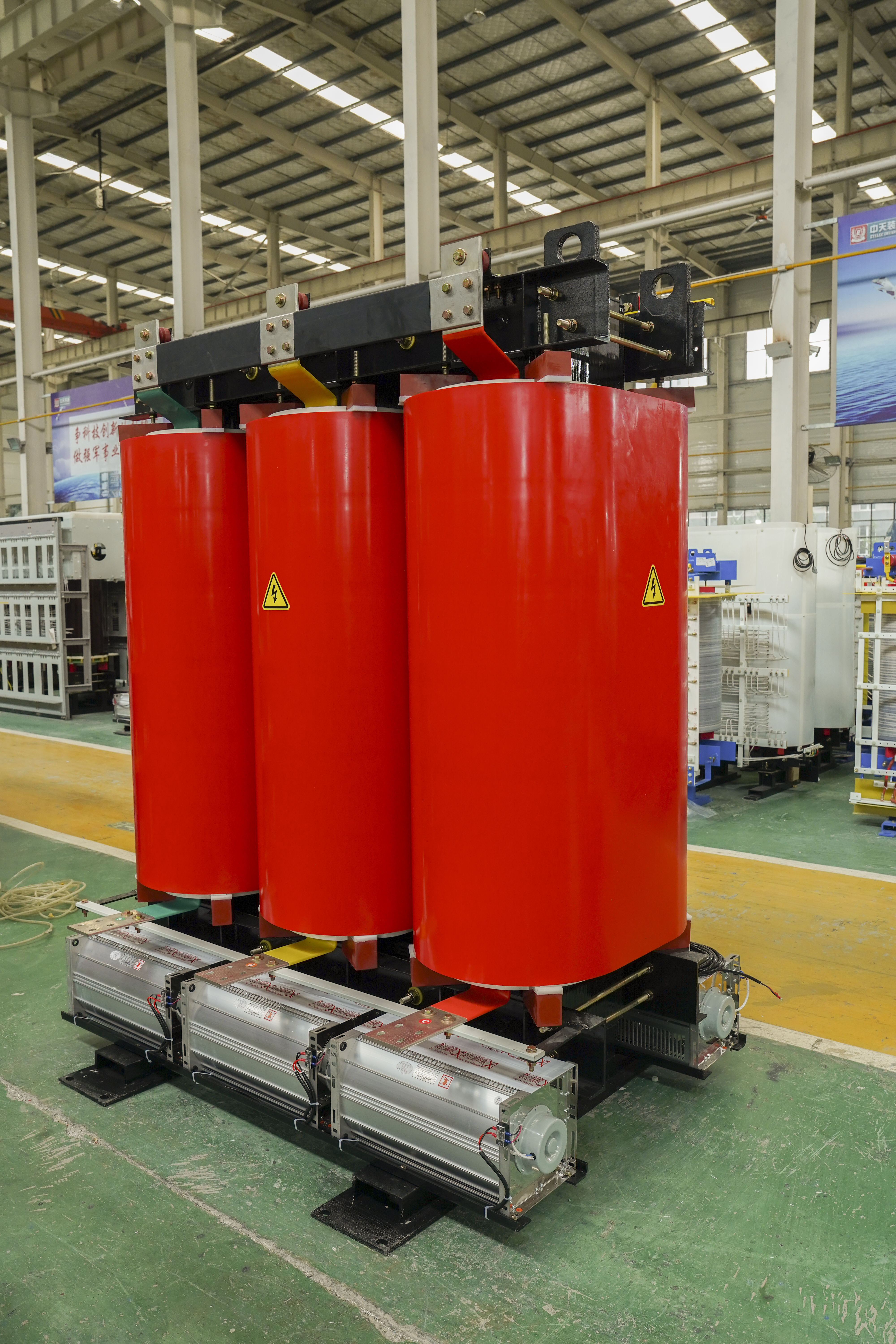

Сухой трансформатор 4000 кВА 20 кВ предназначен для преобразования электроэнергии среднего напряжения 20 кВ в низкое напряжение, необходимое для питания производственного оборудования и систем распределения электроэнергии.
Для проектов в России, Казахстане, Узбекистане и других странах СНГ особенно важны не только номинальные 4000 кВА / 20 кВ, но и соответствие техническому заданию, климатическим условиям, требованиям по изоляции, потерям, нагреву, габаритам, испытаниям и комплекту технической документации.
ZTelec Yuguang выполняет изготовление трансформаторов по техническому заданию заказчика, с возможностью адаптации основных электрических и конструктивных параметров под конкретный объект.
Для проекта 4000 кВА / 20 кВ основные параметры могут быть следующими:
| Параметр | Значение |
|---|---|
| Тип | Сухой силовой трансформатор |
| Номинальная мощность | 4000 кВА |
| Высшее напряжение | 20 кВ |
| Низшее напряжение | 0,4 / 0,415 / 0,69 кВ — по ТЗ |
| Частота | 50 Гц / 60 Гц |
| Количество фаз | 3 |
| Изоляция | Литая / твердая изоляция |
| Охлаждение | AN / AF |
| Группа соединения | Dyn11 или по ТЗ |
| Регулирование напряжения | По техническому заданию |
| Установка | Внутренняя / наружная в защитном кожухе |
| Стандарт | IEC 60076-11 / применимый ГОСТ |
| Применение | Промышленность, энергетика, дата-центры, ВИЭ |
Важно: окончательные значения потерь холостого хода, потерь короткого замыкания, напряжения КЗ, уровня изоляции, превышения температуры, габаритов и массы должны определяться утвержденной технической документацией на конкретный трансформатор.
Для крупных промышленных объектов выбор сухого трансформатора часто связан с требованиями к безопасности, размещению и техническому обслуживанию.
В сухом трансформаторе не используется трансформаторное масло в качестве основной изоляционной и охлаждающей среды.
Это позволяет исключить эксплуатационные вопросы, связанные с:
Поэтому сухие трансформаторы часто рассматриваются для внутренних подстанций, производственных помещений, коммерческих объектов и объектов с повышенными требованиями пожарной безопасности.
При закупке сухого трансформатора для России или стран СНГ заказчику рекомендуется заранее определить, какой нормативный документ должен применяться к конкретному проекту.
ГОСТ Р 54827-2011 устанавливает общие технические требования к сухим трансформаторам и распространяется, в частности, на сухие трансформаторы общего назначения до 35 кВ включительно.
Для международных проектов ZTelec Yuguang может ориентироваться на требования IEC 60076-11. Действующая редакция IEC 60076-11:2018 распространяется на сухие силовые трансформаторы с наибольшим напряжением оборудования до 72,5 кВ и содержит требования к электрическим, тепловым, климатическим, экологическим и другим характеристикам.
Поэтому при запросе цены желательно сразу указать:
Для российского и международного рынка нельзя определять трансформатор только по мощности.
Например, возможны следующие варианты:
Подходит для систем низковольтного распределения промышленных предприятий.
Может применяться в системах, где номинальное напряжение низкой стороны составляет 415 В.
Может использоваться для промышленных установок с мощными электродвигателями и соответствующей архитектурой электроснабжения.
ZTelec Yuguang может изготовить трансформатор с необходимым коэффициентом трансформации согласно проектной документации.
Обмотка ВН является одной из наиболее важных частей трансформатора.
При проектировании учитываются:
Для трансформаторов с литой изоляцией обмотка защищается твердой изоляционной системой на основе электроизоляционного компаунда.
Обмотка НН должна обеспечивать передачу мощности 4000 кВА в систему низкого напряжения.
Например, для трехфазного трансформатора:
4000 кВА / 0,4 кВ
расчетный номинальный ток низкой стороны составляет примерно:
5774 А
Поэтому при проектировании необходимо согласовать трансформатор с:
Это особенно важно для крупных промышленных объектов.
Для трансформаторов среднего напряжения может применяться конструкция с литой изоляцией.
Основные преимущества:
Для объектов в России и СНГ дополнительно необходимо учитывать температуру, влажность, высоту установки и категорию размещения.
При режиме AN охлаждение осуществляется за счет естественной циркуляции воздуха.
Преимущества:
При режиме AF используются вентиляторы для увеличения воздушного потока.
Принудительное охлаждение может использоваться при:
Конкретная мощность трансформатора в режимах AN и AF должна подтверждаться расчетом и испытаниями производителя.
Трансформатор 4000 кВА может использоваться для питания:
Для металлургических объектов особенно важны:
ZTelec Yuguang может адаптировать конструкцию трансформатора под требования конкретного металлургического или промышленного объекта.
Сухой трансформатор 4000 кВА может использоваться в системах электроснабжения:
При этом необходимо учитывать, что для шахтных и взрывоопасных зон могут применяться специальные требования и специальные типы оборудования. IEC 60076-11 отдельно исключает некоторые специальные категории, включая взрывозащищенные и шахтные трансформаторы.
Для дата-центров трансформатор может быть частью следующей системы:
РУ 20 кВ
↓
Сухой трансформатор 4000 кВА
↓
НКУ 0,4 кВ
↓
ИБП
↓
IT-нагрузка
Для дата-центров особое внимание уделяется:
Для промышленного проекта ZTelec Yuguang рекомендует рассматривать трансформатор как часть комплексной системы распределения.
Типовая схема:
Сеть 20 кВ
↓
КРУ 20 кВ
↓
4000 кВА / 20 кВ сухой трансформатор
↓
НКУ 0,4 кВ
↓
Шинопровод
↓
Производственные нагрузки
Такой подход позволяет заранее согласовать:
Для российского и СНГ рынка протоколы испытаний являются одним из ключевых документов при закупке.
В зависимости от технического задания и применяемого стандарта программа испытаний может включать:
Проверяется состояние обмоток и электрических соединений.
Подтверждает соответствие фактического коэффициента трансформации проектным значениям.
Проводится для проверки электрической прочности изоляционной системы.
Определяет основные характеристики трансформатора без нагрузки.
Используется для оценки потерь нагрузки.
Важный параметр для расчета системы защиты и токов КЗ.
Для сухих трансформаторов с литой изоляцией данный параметр имеет особое значение.
В российском ГОСТ Р 54827-2011 правила приемки предусматривают, среди прочего, проверку коэффициента трансформации и группы соединения, электрической прочности изоляции, частичных разрядов, потерь и тока холостого хода и других параметров.
Российским и СНГ заказчикам мы рекомендуем направить следующие данные:
| Данные | Что указать |
|---|---|
| Мощность | 4000 кВА |
| ВН | 20 кВ |
| НН | 0,4 / 0,415 / 0,69 кВ |
| Частота | 50 Гц |
| Количество | Количество единиц |
| Группа соединения | Dyn11 или по ТЗ |
| Uk | По проекту |
| Потери | По ТЗ |
| Охлаждение | AN / AF |
| Установка | В помещении / на улице |
| Высота | м над уровнем моря |
| Температура | Мин./макс. температура |
| Стандарт | ГОСТ / IEC |
| Степень защиты | IP по проекту |
| Вводы | Верхние / боковые / другие |
| Размеры | Ограничения по помещению |
| Документация | Чертежи, протоколы, паспорт |
ZTelec Yuguang — не торговый посредник, а производитель электротехнического оборудования.
Для B2B-заказчиков это означает возможность согласовать технические параметры непосредственно с производителем.
Мы можем адаптировать трансформатор под:
Для проектных поставок возможно изготовление оборудования по утвержденным чертежам и техническим требованиям заказчика.
Каждый трансформатор проходит предусмотренный программой контроля комплекс испытаний перед поставкой.
Для проекта могут предоставляться:
Конкретный комплект документации согласовывается до производства.
ZTelec Yuguang предлагает сухие трансформаторы среднего напряжения для международных промышленных и энергетических проектов.
Основные направления:
Для проектов 20 кВ / 4000 кВА мы можем согласовать электрические параметры, конструкцию, охлаждение, вводы, защитный кожух, систему мониторинга и комплект документации в соответствии с техническим заданием.
Наиболее распространенными вариантами являются 0,4 кВ, 0,415 кВ и 0,69 кВ. Окончательное значение определяется проектом.
Да. Такая мощность может применяться для крупных промышленных нагрузок, металлургических предприятий, горнодобывающих объектов, дата-центров и других систем распределения электроэнергии.
Требования стандарта должны быть согласованы для конкретного проекта. ГОСТ Р 54827-2011 распространяется на сухие трансформаторы общего назначения до 35 кВ включительно.
Да. Для международных проектов сухие трансформаторы могут проектироваться с учетом требований IEC 60076-11.
Да, группа соединения определяется техническим заданием и проектом. Например, может применяться Dyn11.
Срок службы зависит от конструкции, класса изоляции, температуры эксплуатации, нагрузки, условий окружающей среды и качества обслуживания. Производитель должен указывать гарантируемые параметры в технической документации.
Да. Сухие трансформаторы часто применяются для внутренних подстанций. При этом необходимо обеспечить соответствующую вентиляцию, расстояния, защиту от случайного прикосновения и условия эксплуатации.
Сухой трансформатор 4000 кВА 20 кВ — решение для систем среднего напряжения, где требуется надежное преобразование электроэнергии без использования масляной изоляционной системы.
Для российского и СНГ рынка при выборе оборудования необходимо оценивать не только 4000 кВА и 20 кВ, но и:
потери → Uk% → уровень изоляции → частичные разряды → группа соединения → охлаждение → температура → высота установки → габариты → масса → ГОСТ/IEC → испытания → техническая документация.
ZTelec Yuguang поставляет сухие трансформаторы для промышленных и энергетических проектов с возможностью индивидуального проектирования по техническому заданию заказчика.
Чтобы получить техническое предложение, достаточно предоставить:
мощность + напряжение ВН/НН + частоту + количество + стандарт + место установки + высоту + температурный диапазон + требования к габаритам.
