При закупке КРУ 10 кВ одна из наиболее распространенных ошибок — запросить у нескольких производителей только:
«Цена КРУ 10 кВ».
Такой запрос практически не позволяет корректно сравнить предложения.

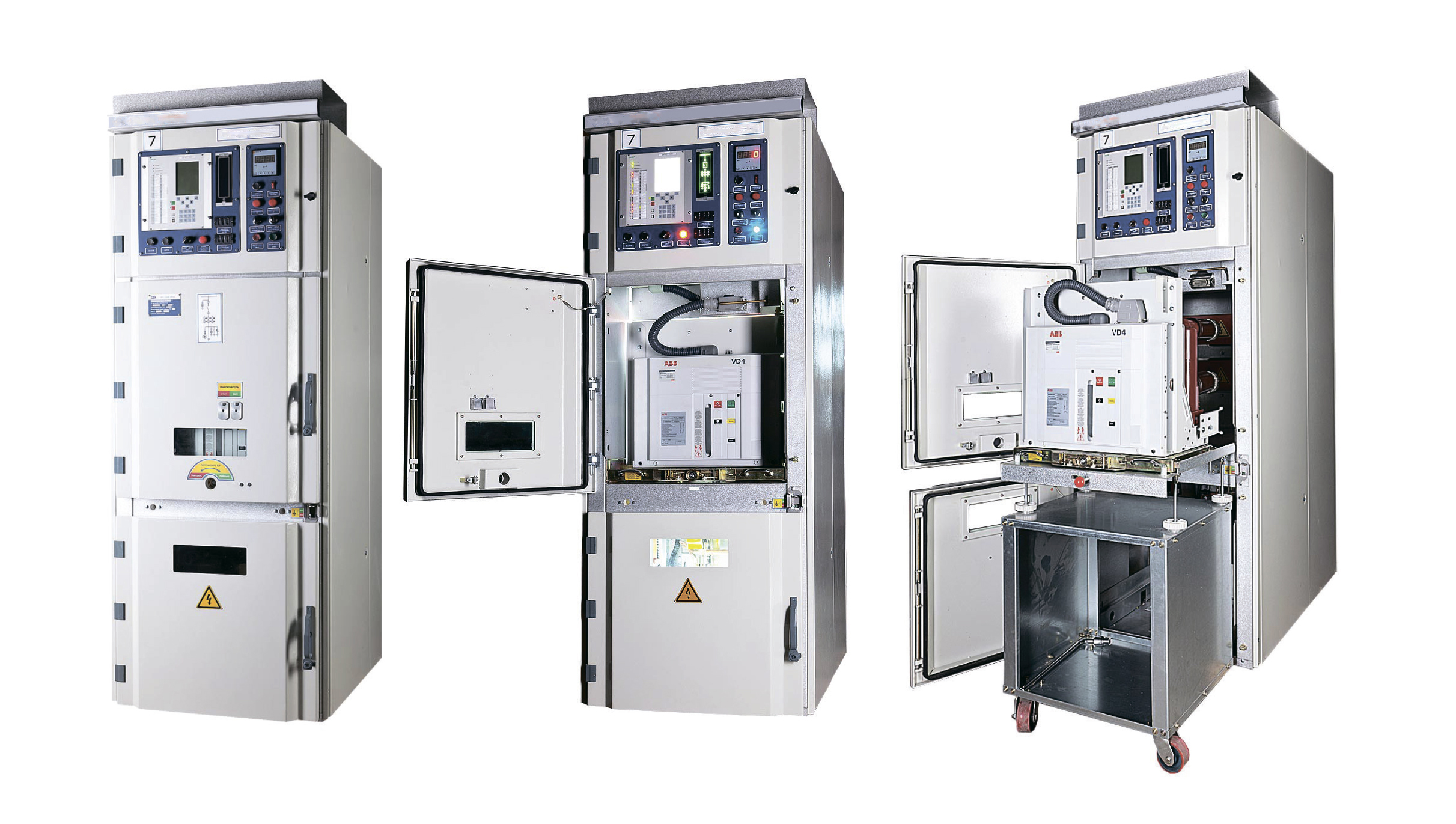

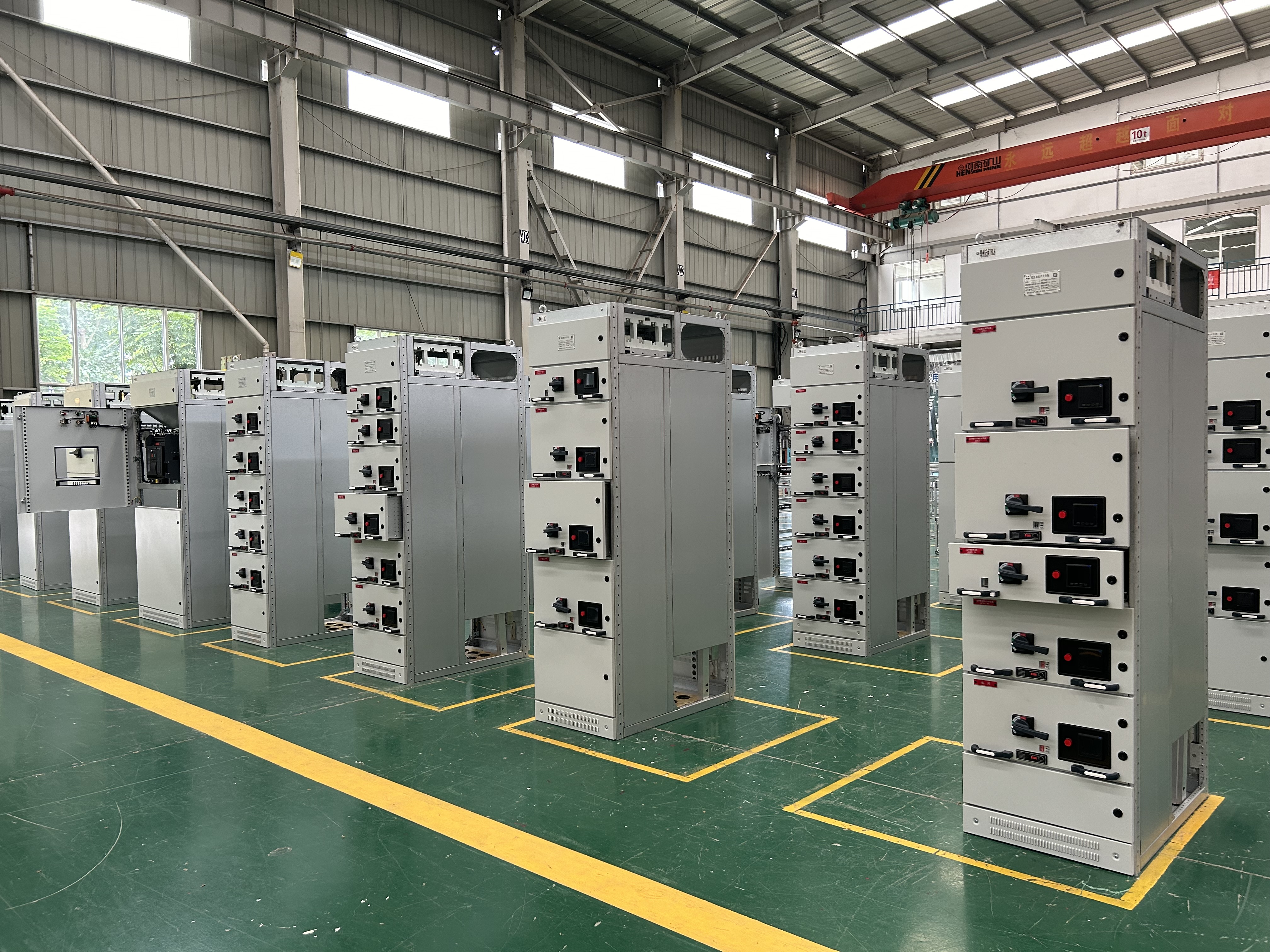

КРУ 10 кВ — это не стандартный шкаф с одинаковой комплектацией. В зависимости от проекта одна ячейка может использоваться как вводная, отходящая, секционная, трансформаторная, измерительная или для питания собственных нужд.
Поэтому стоимость зависит прежде всего от технического задания.
Минимальное техническое задание на КРУ 10 кВ должно содержать:
Для сети 10 кВ необходимо отличать:
номинальное напряжение сети
от
наибольшего рабочего напряжения оборудования.
Для КРУ 10 кВ распространено значение:
Такие значения приводятся в технических характеристиках различных серий КРУ.
Это важный параметр при сравнении поставщиков.
Следующий пункт ТЗ:
Номинальный ток главной цепи.
Типовые исполнения могут включать:
Конкретный ряд зависит от серии оборудования.
Нельзя выбирать ток только по мощности трансформатора.
Необходимо учитывать:
Это один из самых важных пунктов ТЗ.
Например:
Номинальное напряжение: 10 кВ
Номинальный ток: 1250 А
Ток отключения: 25 кА
или:
10 кВ / 1600 А / 31,5 кА.
Некоторые серии КРУ 6/10 кВ предусматривают выключатели с током отключения 20, 25 и 31,5 кА.
Выбор должен основываться на расчете короткого замыкания, а не на принципе «чем дешевле, тем лучше».
Для международной закупки рекомендуется использовать таблицу.
| Параметр | Требование заказчика |
|---|---|
| Номинальное напряжение | 10 кВ |
| Частота | 50 Гц |
| Номинальный ток | 1250 А |
| Ток отключения | ≥25 кА |
| Ток термической стойкости | согласно расчету |
| Ток динамической стойкости | согласно расчету |
| Выключатель | вакуумный |
| Исполнение | выкатное |
| РЗА | микропроцессорная |
| ТТ | по расчету |
| ТН | по схеме |
| ОПН | требуется |
| Заземлитель | требуется |
| АВР | при необходимости |
| Дуговая защита | требуется |
| Кабельный ввод | снизу/сверху |
| Климатическое исполнение | по проекту |
В большинстве современных КРУ 10 кВ применяется вакуумный выключатель.
При закупке нужно указать:
Нельзя писать в ТЗ только:
«Vacuum circuit breaker».
Это слишком общее требование.
Для каждого ТТ желательно указать:
коэффициент трансформации / класс точности / мощность / количество вторичных обмоток / назначение.
Например:
800/5 А, класс 0.5 для измерения + 5P20 для защиты.
Конкретное значение должно определяться расчетом и схемой РЗА.
Для КРУ 10 кВ необходимо заранее определить:
Если эти требования не указать на этапе запроса цены, производитель может предложить минимальную комплектацию.
После подписания договора расширение РЗА становится дороже и может повлиять на сроки.
Условно стоимость можно представить:
Цена КРУ = корпус + выключатель + измерительные трансформаторы + РЗА + автоматика + шинная система + кабельная часть + дополнительные устройства + испытания + документация.
Поэтому запрос:
«КРУ 10 кВ, 10 шт., цена?»
не является полноценным RFQ.
Лучше:
«КРУ 10 кВ, 10 шкафов, схема главных соединений приложена, ток 1250 А, ток КЗ 25 кА, вакуумный выкатной выключатель, микропроцессорная РЗА, ТТ/ТН согласно схеме».
Такой запрос позволяет производителю дать намного более точную цену.
Перед сравнением коммерческих предложений необходимо проверить:
Допустим:
Поставщик A — 10 000 USD
Поставщик B — 12 000 USD
На первый взгляд A выгоднее.
Но если у A отсутствуют:
то итоговая стоимость проекта может оказаться выше.
Поэтому закупщик должен сравнивать Total Cost of Supply, а не только цену одного шкафа.
Хорошее ТЗ на КРУ 10 кВ должно позволять двум независимым производителям предложить сопоставимое техническое решение.
Чем точнее исходные данные, тем:
Если вам требуется КРУ 10 кВ, отправьте производителю однолинейную схему, количество ячеек, номинальный ток и расчетный ток короткого замыкания. На основании этих данных можно сформировать техническую конфигурацию и коммерческое предложение.
