КРУ 10 кВ 630 А, 1250 А и 1600 А — одни из наиболее распространенных вариантов комплектных распределительных устройств среднего напряжения. При выборе КРУ номинальный ток нельзя определять только по мощности трансформатора или по принципу «чем больше, тем лучше».
Правильный выбор должен учитывать расчетный ток нагрузки, мощность трансформатора, режим работы сети, ток короткого замыкания, требования к сборным шинам, трансформаторам тока и вакуумному выключателю.
Для российских и других русскоязычных рынков также необходимо учитывать требования ГОСТ, IEC, технического задания и однолинейной схемы подстанции.
ZTELEC Yuguang — производитель электротехнического оборудования из Китая, провинции Хэнань, предлагает КРУ среднего напряжения и может формировать конфигурацию ячеек по параметрам конкретного проекта.
Номинальный ток КРУ — это максимальный длительно допустимый ток главной цепи при установленных условиях эксплуатации.
На практике для КРУ 10 кВ часто встречаются исполнения:
Российские технические решения КРУ 6–10 кВ также предусматривают исполнения 630, 1000, 1250, 1600 А и выше.
Для данной статьи основное сравнение:

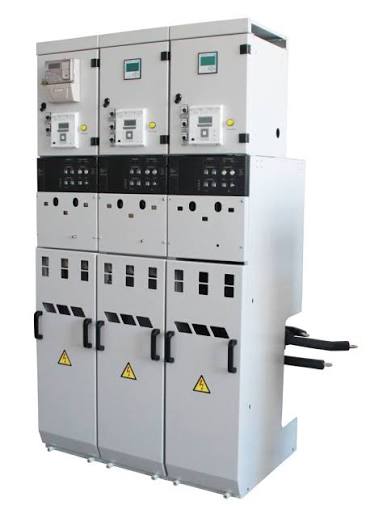

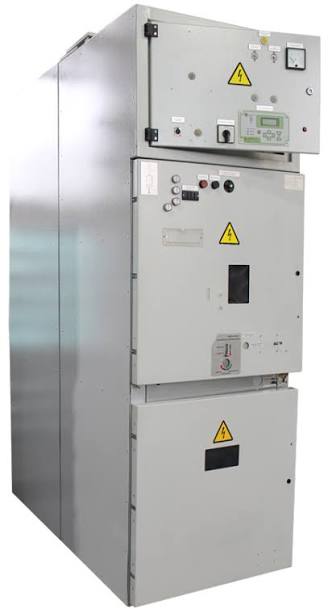

КРУ 10 кВ 630 А vs 1250 А vs 1600 А
Главное отличие заключается в допустимой длительной токовой нагрузке главной цепи.
| Параметр | КРУ 10 кВ 630 А | КРУ 10 кВ 1250 А | КРУ 10 кВ 1600 А |
|---|---|---|---|
| Номинальное напряжение | 10 кВ | 10 кВ | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ | 12 кВ | 12 кВ |
| Частота | 50 Гц | 50 Гц | 50 Гц |
| Номинальный ток | 630 А | 1250 А | 1600 А |
| Тип выключателя | VCB | VCB | VCB |
| Тип установки | Выкатной / стационарный | Выкатной / стационарный | Выкатной / стационарный |
| Ток отключения | 20 / 25 / 31,5 кА* | 20 / 25 / 31,5 кА* | 20 / 25 / 31,5 кА* |
| ТТ | По проекту | По проекту | По проекту |
| Сборные шины | Cu/Al | Cu/Al | Cu/Al |
| Релейная защита | По проекту | По проекту | По проекту |
| Основное применение | Распределительные фидеры | Вводы, мощные фидеры | Вводы, секционные и мощные фидеры |
*Фактическая комбинация номинального тока и отключающей способности определяется конкретным типом КРУ и вакуумного выключателя.
Например, технические данные российских КРУ показывают сочетание номинальных токов 630–1600 А с токами отключения 20–31,5 кА.
Первый шаг — определить расчетный ток нагрузки.
Для трехфазной системы используется:
I = S / (√3 × U)
где:
Для сети 10 кВ можно использовать упрощенную оценку:
I ≈ S / 17,32
если S выражена в МВА, а I — в кА.
Для трансформатора:
S = 6,3 МВА
при:
U = 10 кВ
расчетный ток:
I ≈ 6300 / 17,32 ≈ 364 А
В таком случае КРУ 630 А уже имеет достаточный номинальный ток по длительной нагрузке, если расчетные условия, перегрузки и требования проекта это допускают.
Для предварительного выбора можно использовать следующую ориентировочную таблицу:
| Мощность нагрузки на стороне 10 кВ | Расчетный ток при 10 кВ | Возможный номинальный ток КРУ |
|---|---|---|
| 2,5 МВА | ≈ 144 А | 630 А |
| 4 МВА | ≈ 231 А | 630 А |
| 6,3 МВА | ≈ 364 А | 630 А |
| 8 МВА | ≈ 462 А | 630 А* |
| 10 МВА | ≈ 577 А | 630 А* |
| 12,5 МВА | ≈ 722 А | 1250 А |
| 16 МВА | ≈ 924 А | 1250 А |
| 20 МВА | ≈ 1155 А | 1250 А* |
| 25 МВА | ≈ 1443 А | 1600 А |
| 31,5 МВА | ≈ 1819 А | 2000 А |
*Необходимо учитывать коэффициент загрузки, перегрузочную способность, перспективное увеличение нагрузки и требования конкретного проекта.
Эта таблица предназначена для предварительного выбора, а не для замены проектного расчета.
630 А — один из наиболее распространенных вариантов для отходящих фидеров.
Он подходит для:
Для типичного отходящего фидера 10 кВ 630 А часто является экономически оптимальным решением, если расчетный ток нагрузки находится значительно ниже 630 А.
1250 А целесообразно рассматривать для более мощных присоединений.
Типичные применения:
При выборе 1250 А необходимо учитывать не только расчетный ток нагрузки, но и:
1600 А обычно применяется в более мощных распределительных системах.
Например:
Вакуумные выключатели 10 кВ выпускаются, в частности, в исполнениях 630, 1000, 1250, 1600 А и выше, а для некоторых серий доступны исполнения с отключающей способностью 31,5 кА.
Это один из наиболее важных моментов при выборе.
Например:
КРУ 10 кВ — 1250 А — 31,5 кА
означает две разные характеристики:
Это номинальный длительный ток главной цепи.
Это номинальный ток отключения короткого замыкания выключателя.
Поэтому:
1250 А не означает ток КЗ 1250 А.
И:
31,5 кА не означает, что КРУ постоянно работает при токе 31,5 кА.
31,5 кА относится к аварийному режиму короткого замыкания.
После определения рабочего тока необходимо проверить:
Ib ≤ In
где:
Необходимо определить расчетный ток КЗ в точке установки КРУ.
Например:
Ik = 18 кА
может позволить использовать выключатель 20/25 кА при выполнении остальных требований.
Если:
Ik = 27 кА
то необходимо рассматривать исполнение 31,5 кА или выше.
Проверяется способность оборудования выдерживать ток КЗ определенное время.
Для распространенных исполнений можно встретить:
Для КРУ 10 кВ распространены значения:
Например, для выключателей 31,5 кА встречается динамическая стойкость 81 кА.
При заказе КРУ недостаточно указать только:
КРУ 10 кВ 1250 А.
Необходимо определить полную конфигурацию.
Для проекта на 10 кВ ZTELEC Yuguang может сформировать конфигурацию в зависимости от SLD и технического задания заказчика.
| Технический параметр | Типовое исполнение |
|---|---|
| Тип оборудования | КРУ среднего напряжения |
| Номинальное напряжение | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ |
| Частота | 50 Гц |
| Номинальный ток | 630 / 1250 / 1600 А |
| Ток отключения | 20 / 25 / 31,5 кА |
| Выключатель | Вакуумный VCB |
| Конструкция | Выкатная / стационарная |
| Сборные шины | Медные / по проекту |
| ТТ | По требованиям РЗА |
| ТН | По однолинейной схеме |
| Релейная защита | Цифровая, по проекту |
| Управляющее напряжение | 110 / 220 V DC, по проекту |
| Кабельный ввод | Нижний / верхний, по проекту |
| Степень защиты | По проекту |
| Внутренняя дуга | По требованию |
| Стандарт | IEC / ГОСТ / ТЗ заказчика |
Для сравнения, в российских сериях КРУ также встречаются номинальные токи главных цепей 630, 1250 и 1600 А, а для сборных шин — 1250, 1600, 2500 и 3150 А.
Это еще один параметр, который часто неправильно указывают в техническом задании.
Например, возможна конфигурация:
Главная цепь: 1250 А
при этом:
Сборные шины: 1600 А
или выше.
Поэтому в RFQ желательно отдельно указывать:
Rated current of main circuit
Rated current of busbar
Некоторые российские конструкции КРУ предусматривают отдельные значения для главных цепей и сборных шин.
Трансформаторы тока должны соответствовать не только номинальному току КРУ.
Необходимо определить:
Например, для фидера 10 кВ 630 А может использоваться ТТ с коэффициентом, выбранным в соответствии с фактической нагрузкой и требованиями защиты.
Нельзя автоматически выбирать ТТ 630/5 только потому, что КРУ имеет номинальный ток 630 А.
Конфигурация для русскоязычного рынка должна учитывать местные условия эксплуатации.
Основные применения:
КРУ 10 кВ востребованы для:
Типовые применения:
Основные области:
Особенно актуальны:
Для международного проекта рекомендуется заранее согласовать нормативную базу.
Основные стандарты:
Для российских решений также используются требования ГОСТ к климатическому исполнению, степени защиты и уровню изоляции. Например, в технических данных КРУ встречаются ГОСТ 15150, ГОСТ 14254 и ГОСТ 1516.1.
Важно: конкретное соответствие стандарту, наличие сертификата или протокола испытаний необходимо подтверждать документацией на конкретную модель КРУ.
Можно использовать следующий порядок:
Шаг 1. Определить мощность нагрузки.
↓
Шаг 2. Рассчитать рабочий ток.
↓
Шаг 3. Выбрать ближайший подходящий номинальный ток КРУ.
↓
Шаг 4. Проверить перспективное увеличение нагрузки.
↓
Шаг 5. Рассчитать ток короткого замыкания.
↓
Шаг 6. Выбрать отключающую способность 20 / 25 / 31,5 кА.
↓
Шаг 7. Проверить термическую и динамическую стойкость.
↓
Шаг 8. Подобрать VCB, ТТ, ТН и РЗА.
↓
Шаг 9. Проверить SLD и компоновку ячеек.
↓
Шаг 10. Согласовать IEC / ГОСТ и требования заказчика.
ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. — производитель электротехнического оборудования из провинции Хэнань, Китай.
Компания предлагает решения для среднего напряжения, включая металлические КРУ и вакуумные выключатели. Для проекта КРУ 10 кВ конфигурация может формироваться по:
Для закупщиков из России, Казахстана, Узбекистана, Кыргызстана и Монголии особенно важно предоставить производителю SLD + Technical Specification + количество ячеек, а не только запрос «КРУ 10 кВ 630 А».
При 10 кВ расчетный ток составляет около 364 А. Предварительно можно рассматривать КРУ 630 А, но окончательный выбор должен учитывать режим нагрузки, перегрузку, перспективу расширения и проектные требования.
1600 А не обязательно лучше. Если расчетный ток позволяет использовать 1250 А, более высокая номинальная величина может увеличить стоимость оборудования без практической необходимости.
Нет. Расчетный длительный ток должен соответствовать номинальному току оборудования с учетом требований проекта. Для нагрузки выше 630 А следует рассматривать следующий номинальный класс.
Да, такая комбинация встречается в конструкциях вакуумных выключателей 10 кВ; конкретная совместимость должна подтверждаться техническими характеристиками выбранного выключателя и КРУ.
Нет. 1250 А — номинальный рабочий ток, а ток КЗ указывается отдельно, например 25 кА или 31,5 кА.
При выборе КРУ 10 кВ 630 А, 1250 А или 1600 А главным критерием является не размер трансформатора сам по себе, а расчетный длительный ток главной цепи.
Одновременно необходимо проверить:
номинальный ток → ток КЗ → отключающую способность → термическую стойкость → динамическую стойкость → шины → VCB → ТТ/ТН → РЗА → стандарты.
Для большинства распределительных фидеров 630 А является практичным решением. Для более мощных вводов и промышленных объектов можно рассматривать 1250 А, а 1600 А применяется при еще большей расчетной нагрузке или требованиях проекта.
