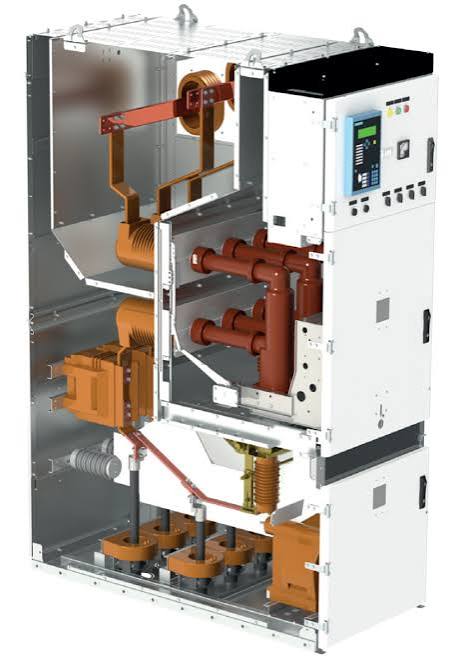

КРУ 10 кВ 25 кА и КРУ 10 кВ 31,5 кА относятся к одному классу средневольтных комплектных распределительных устройств, но рассчитаны на разный уровень токов короткого замыкания.
Для проектировщика и закупщика разница между 25 кА и 31,5 кА является принципиальной: она влияет на выбор вакуумного выключателя, сборных шин, токоведущих частей, трансформаторов тока, кабельного отсека, динамическую и термическую стойкость, а также на стоимость КРУ.
В технической документации значение 25 кА или 31,5 кА обычно относится к номинальному току отключения выключателя при коротком замыкании.
То есть:
31,5 кА обеспечивает более высокий запас по отключающей способности.
При этом нельзя выбирать КРУ только по номиналу 10 кВ. Необходимо учитывать расчетный ток короткого замыкания конкретной подстанции.
Российские технические решения КРУ 6–10 кВ широко используют исполнения с током отключения 20, 25 и 31,5 кА, а для некоторых конструкций предусмотрены более высокие значения.
| Параметр | КРУ 10 кВ 25 кА | КРУ 10 кВ 31,5 кА |
|---|---|---|
| Номинальное напряжение | 10 кВ | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ | 12 кВ |
| Частота | 50 Гц | 50 Гц |
| Номинальный ток | 630–3150 А* | 630–3150 А* |
| Ток отключения КЗ | 25 кА | 31,5 кА |
| Термическая стойкость | обычно 25 кА / 3 с | обычно 31,5 кА / 3 с |
| Динамическая стойкость | до 64 кА* | до 81 кА* |
| Выключатель | вакуумный | вакуумный |
| Исполнение | выкатное / стационарное | выкатное / стационарное |
| Сборные шины | Cu / Al, по проекту | Cu / Al, по проекту |
| Трансформаторы тока | по РЗА и измерениям | по РЗА и измерениям |
| Защита | МТЗ, ЗНЗ, АПВ и др. | МТЗ, ЗНЗ, АПВ и др. |
| Вспомогательное питание | 110/220 V DC, 220 V AC | 110/220 V DC, 220 V AC |
| Типичная область применения | распределительные сети, промышленные объекты | подстанции и сети с более высоким уровнем КЗ |
*Фактический диапазон зависит от конкретного исполнения КРУ и выключателя.
В российских технических каталогах встречаются, например, сочетания 25 кА / 64 кА и 31,5 кА / 81 кА для отключающей и электродинамической стойкости соответственно.
Условный пример:
Если расчетный ток трехфазного короткого замыкания в точке установки КРУ составляет:
Ik = 22 кА
то КРУ с выключателем 25 кА может быть подходящим вариантом при выполнении остальных условий проверки.
Если:
Ik = 28 кА
то исполнение 25 кА уже недостаточно, и необходимо рассматривать КРУ с отключающей способностью 31,5 кА или выше.
Поэтому выбор должен выполняться не по принципу:
«31,5 кА лучше, значит всегда нужно покупать 31,5 кА».
Правильный подход:
Расчетный ток КЗ → проверка отключающей способности → проверка термической и динамической стойкости → выбор КРУ.
При коротком замыкании через токоведущие части проходит очень большой ток. Он вызывает интенсивный нагрев шин, контактов и соединений.
Поэтому для КРУ необходимо проверять ток термической стойкости и его продолжительность.
Типовое требование:
25 кА / 3 с
или
31,5 кА / 3 с.
Для российских КРУ 10 кВ такие параметры широко используются в технической документации.
Важно: ток отключения 31,5 кА и термическая стойкость 31,5 кА — связанные, но не полностью идентичные характеристики. В спецификации необходимо отдельно указывать оба параметра.
Короткое замыкание создает не только тепловую, но и сильную электродинамическую нагрузку.
Поэтому проверяется:
Ipk — ток электродинамической стойкости.
Для КРУ 10 кВ распространены следующие значения:
Например:
| Отключающая способность | Возможная динамическая стойкость |
|---|---|
| 20 кА | 51 кА |
| 25 кА | 64 кА |
| 31,5 кА | 81 кА |
Это типовая комбинация, а не универсальное правило для всех производителей. Конкретные значения должны подтверждаться технической документацией выбранного КРУ.
При переходе с 25 кА на 31,5 кА производителю необходимо обеспечить соответствующую стойкость всей главной цепи.
В зависимости от конструкции проекта могут изменяться:
Увеличиваются требования к:
Выключатель должен иметь соответствующую:
Проверяются:
При необходимости учитываются также требования к внутренней дуговой стойкости.
Главный критерий — расчетный ток короткого замыкания, а не только мощность трансформатора.
ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. предлагает решения среднего напряжения для промышленных и энергетических объектов.
Производственная база находится в г. Сюйчан, провинция Хэнань, Китай. На официальном сайте производителя представлены решения КРУ/MV switchgear с диапазоном напряжения 12–40,5 кВ, включая металлические шкафы с выкатными вакуумными выключателями; заявленная максимальная отключающая способность для части линейки — до 31,5 кА.
Для проекта КРУ 10 кВ конфигурация может быть сформирована с учетом требований российского или международного заказчика.
Решение по конкретным ТТ/ТН, реле защиты, приводу, межпанельным соединениям и вспомогательному питанию формируется по однолинейной схеме и техническому заданию.
Для экспортного проекта важно заранее согласовать нормативную базу.
В зависимости от страны назначения и технического задания могут применяться:
ГОСТ 14693-90 содержит требования и типовые исполнения КРУ до 10 кВ, включая варианты с номинальным током отключения 20, 31,5 и 40 кА.
Важно: соответствие конкретному ГОСТ, IEC или наличие сертификата необходимо подтверждать документами на конкретную модель, а не заявлять автоматически для всей продукции производителя.
Для запроса коммерческого предложения можно использовать следующую структуру:
| Параметр | Требование |
|---|---|
| Тип оборудования | КРУ 10 кВ |
| Номинальное напряжение | 10 кВ |
| Максимальное рабочее напряжение | 12 кВ |
| Частота | 50 Гц |
| Номинальный ток | 1250 А |
| Ток отключения | 31,5 кА |
| Термическая стойкость | 31,5 кА / 3 с |
| Динамическая стойкость | 81 кА |
| Выключатель | VCB, выкатной |
| Система шин | Односекционная / двухсекционная |
| ТТ | По требованиям РЗА |
| ТН | По схеме |
| Релейная защита | По проекту |
| Управление | 110/220 V DC или 220 V AC |
| Установка | Внутренняя |
| Степень защиты | По проекту |
| Внутренняя дуга | По требованию |
| Стандарт | IEC / ГОСТ / техническое задание |
| Монтаж | Слева/справа по проекту |
| Кабельный ввод | Снизу/сверху по проекту |
/div>
КРУ 10 кВ востребованы для:
Основные области:
КРУ 6–10 кВ применяются в:
Особенно актуальны решения для:
Чтобы производитель мог правильно подобрать оборудование, заказчику желательно предоставить:
КРУ 10 кВ 25 кА — оптимальный вариант, когда расчетный уровень короткого замыкания позволяет использовать данную отключающую способность.

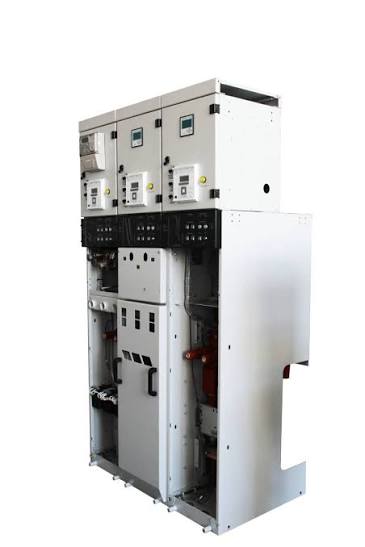

КРУ 10 кВ 31,5 кА — более высоконадежное исполнение для сетей с большим током КЗ и более жесткими требованиями к термической и электродинамической стойкости.
Для закупки нельзя выбирать оборудование только по надписи «10 кВ 25 кА» или «10 кВ 31,5 кА». Необходимо сопоставить ток КЗ + ток отключения + термическую стойкость + динамическую стойкость + параметры выключателя + схему РЗА.
ZTELEC Yuguang как производитель электротехнического оборудования из Сюйчана, провинция Хэнань, Китай, может формировать конфигурацию КРУ под техническое задание, однолинейную схему и требования проекта. На сайте производителя указаны решения MV switchgear и металлические КРУ с вакуумными выключателями, включая исполнения до 31,5 кА.
