КРУ 10 кВ — это комплектное распределительное устройство среднего напряжения, предназначенное для приема, распределения и защиты электроэнергии в сетях 6–10 кВ.
Для промышленных предприятий, трансформаторных подстанций, распределительных пунктов, горнодобывающих объектов, энергетической инфраструктуры и систем возобновляемой энергетики важны не только цена КРУ 10 кВ, но и соответствие оборудования расчетному току нагрузки, уровню короткого замыкания, схеме РЗА и требованиям проекта.
ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. — производитель электротехнического оборудования из провинции Хэнань, Китай. Компания производит и поставляет трансформаторы, КРУ, средне- и низковольтное распределительное оборудование для международных проектов. Производственная деятельность ориентирована на экспортные поставки и индивидуальную конфигурацию оборудования.
Для проектов за пределами Китая ZTELEC Yuguang может адаптировать техническое решение под требования заказчика, включая IEC, ANSI и другие применимые стандарты.
При закупке КРУ 10 кВ у зарубежного производителя заказчику важно получить не только коммерческое предложение, но и полноценное Technical Offer.
В техническом предложении рекомендуется указывать:
Такой подход соответствует реальной практике закупки КРУ 6–10 кВ: российские производители также рассматривают номинальный ток, ток КЗ, РЗА, конструкцию ячейки и комплект документации как ключевые параметры заказа.
Ниже приведен типовой диапазон параметров, который может использоваться как основа для предварительного технического предложения.
| Параметр | Типовое исполнение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Максимальное рабочее напряжение | 12 кВ |
| Частота | 50 Гц |
| Номинальный ток | 630 / 1000 / 1250 / 1600 / 2000 / 2500 / 3150 А |
| Номинальный ток сборных шин | до 3150 А |
| Номинальный ток отключения | 20 / 25 / 31,5 кА |
| Ток термической стойкости | 20 / 25 / 31,5 кА |
| Ток динамической стойкости | до 51 / 64 / 81 кА |
| Главный коммутационный аппарат | Вакуумный выключатель |
| Исполнение | Выкатное / стационарное — по проекту |
| Оперативное питание | DC 110/220 В или AC 220 В — по проекту |
| Трансформаторы тока | По расчету и РЗА |
| Трансформаторы напряжения | По схеме измерения и защиты |
| РЗА | Цифровое реле защиты — по проекту |
| Система шин | Одиночная / секционированная — по проекту |
| Установка | Внутренняя, специальное исполнение — по запросу |
| Степень защиты | По требованиям проекта |
| Стандарты | IEC / ГОСТ и требования заказчика |
| Документация | Datasheet, GA, SLD, схемы, BOM, протоколы испытаний |
Диапазоны 630–3150 А и 20/25/31,5 кА соответствуют распространенным техническим исполнениям КРУ 6–10 кВ на российском рынке.
Важно: эта таблица является предварительной. Окончательные параметры конкретной ячейки должны определяться по техническому заданию, расчетному току нагрузки, току короткого замыкания и однолинейной схеме.

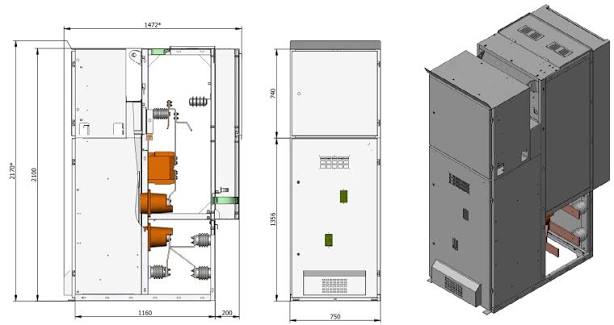

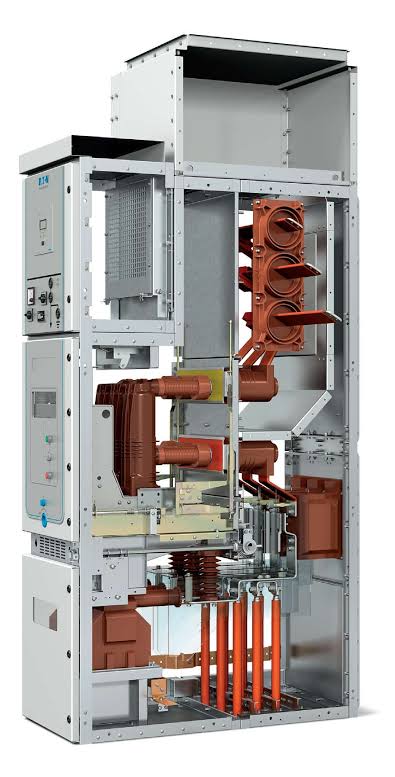

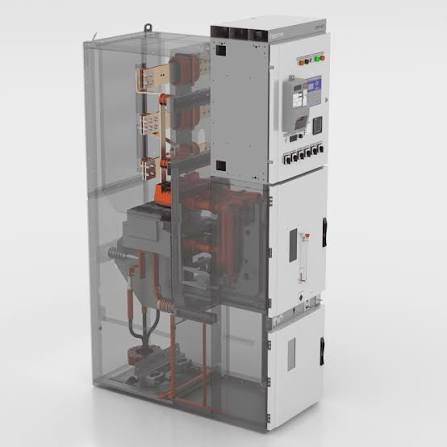

Типовая ячейка КРУ 10 кВ может включать несколько функциональных отсеков:
Выкатной вакуумный выключатель обеспечивает коммутацию и отключение токов короткого замыкания.
Для проекта необходимо определить:
Система сборных шин проектируется в соответствии с номинальным током и током КЗ.
При выборе оборудования необходимо учитывать:
Кабельный отсек может быть адаптирован под:
В зависимости от проекта устанавливаются:
Для промышленной подстанции комплект КРУ может включать:
| Ячейка | Назначение |
|---|---|
| Вводная ячейка | Прием электроэнергии |
| Отходящая ячейка | Питание трансформатора или линии |
| Секционная ячейка | Секционирование шин |
| Ячейка ТН | Измерение и защита |
| Ячейка отходящей линии | Питание потребителей |
| Ячейка собственных нужд | Питание вспомогательных систем |
| Кабельная ячейка | Подключение кабельных линий |
Окончательное количество шкафов определяется Single Line Diagram (SLD).
Для заказа КРУ 10 кВ производителю желательно предоставить однолинейную схему с вводами, секциями шин, трансформаторами, отходящими линиями, ТТ и ТН.
Для экспортных проектов ZTELEC Yuguang может рассматривать требования международных стандартов и технических условий заказчика.
В зависимости от проекта применяются требования соответствующих стандартов, например:
Российские технические решения для КРУ 6–10 кВ также используют параметры 12 кВ максимального рабочего напряжения, 630–3150 А и уровни отключения 20–31,5 кА.
Не следует автоматически заявлять соответствие ГОСТ или требованиям конкретной российской энергокомпании без подтверждающих испытаний и документов. Для экспортного проекта стандарт должен быть согласован до производства.
Для промышленного КРУ 10 кВ система защиты обычно включает:
Тип и производитель терминалов РЗА определяются техническим заданием.
Для международных проектов также необходимо заранее согласовать:
Modbus RTU / Modbus TCP / IEC 61850 / другие протоколы, если требуется интеграция КРУ в SCADA.
Для КРУ 10 кВ одним из важных вопросов является защита персонала при внутреннем коротком замыкании.
При выборе оборудования рекомендуется проверить:
Для российского рынка существуют отдельные требования к локализации последствий внутренней дуги; конкретный класс и длительность испытания должны определяться проектной документацией.
КРУ 10 кВ подходит для широкого спектра объектов среднего напряжения.
Для русскоязычных рынков Центральной Азии особенно актуальны:
КРУ 6–10 кВ может использоваться для распределения электроэнергии на:
Для таких проектов необходимо отдельно учитывать требования заказчика к взрывоопасным зонам и исполнению оборудования.
КРУ 10 кВ используется в составе:
Высоковольтный ввод → КРУ 10 кВ → силовой трансформатор → НКУ 0,4 кВ → потребители
КРУ 10 кВ может применяться в системах:
ZTELEC Yuguang также предлагает комплексные решения для сетевой инфраструктуры, подстанций и возобновляемой энергетики.
При импорте КРУ из Китая цена является только одной частью закупки.
Профессиональный B2B-поставщик должен обеспечить:
Проектирование → производство → заводские испытания → документацию → упаковку → экспортную поставку
Для международного проекта рекомендуется запросить:
Для крупных проектов рекомендуется проводить FAT — Factory Acceptance Test.
ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. базируется в Сюйчане, провинция Хэнань, Китай. Компания была основана в 2014 году и специализируется на электротехническом оборудовании, включая силовые трансформаторы, распределительные системы и средне- и низковольтное распределительное оборудование.
Для зарубежных проектов компания предлагает оборудование с возможностью адаптации технических решений под требования проекта, включая международные стандарты и требования заказчика.
Это позволяет использовать ZTELEC Yuguang не только как поставщика отдельного шкафа, но и как производителя комплексного оборудования для:
Подстанций + трансформаторов + КРУ + НКУ + систем распределения электроэнергии
Чтобы получить точное коммерческое предложение от производителя, желательно предоставить:
Без этих данных цена КРУ 10 кВ будет только предварительной.
КРУ 10 кВ из Китая может быть эффективным решением для промышленных предприятий, трансформаторных подстанций, горнодобывающих объектов, энергетических и инфраструктурных проектов в русскоязычных странах.
При выборе оборудования необходимо сравнивать не только КРУ 10 кВ цена, но прежде всего:
номинальный ток + ток КЗ + выключатель + РЗА + ТТ/ТН + внутренняя дуга + стандарты + испытания + документация.
ZTELEC Yuguang предлагает производство и экспорт электротехнического оборудования из Хэнани, Китай, с возможностью конфигурации КРУ 6–10 кВ под технические требования конкретного проекта.
Запросите техническое предложение на КРУ 10 кВ, указав SLD, количество ячеек, номинальный ток и ток короткого замыкания — производитель сможет определить конфигурацию, комплектующие и точную стоимость оборудования.
