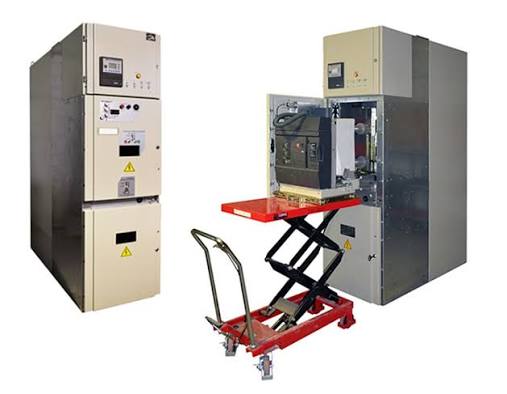

КРУ 6–10 кВ — комплектные распределительные устройства среднего напряжения, предназначенные для приема, распределения, коммутации и защиты электрической энергии на промышленных и энергетических объектах.

Для проектов среднего напряжения заказчику недостаточно выбрать оборудование только по номинальному напряжению. При закупке КРУ необходимо учитывать номинальный ток, ток короткого замыкания, тип вакуумного выключателя, схему РЗА, параметры ТТ и ТН, конструкцию шин, кабельное подключение, внутреннюю дугостойкость и требования к автоматизации.

ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. — китайский производитель электротехнического оборудования, расположенный в провинции Хэнань, Китай. Компания специализируется на производстве и поставках электротехнического оборудования для международных проектов.

Для зарубежных заказчиков ZTELEC Yuguang может поставлять КРУ 6–10 кВ в различных конфигурациях в соответствии с техническим заданием проекта.

КРУ 6–10 кВ от производителя, а не только от торгового поставщика

При выборе производителя КРУ 6–10 кВ заказчик обычно оценивает не только цену шкафа.

Для промышленного или энергетического проекта необходимо получить полный комплект технических данных:

• технический паспорт;
• техническое описание;
• однолинейную схему;
• спецификацию оборудования;
• схему вторичных цепей;
• схему РЗА;
• чертеж общего вида;
• перечень основных компонентов;
• протоколы заводских испытаний;
• руководство по эксплуатации;
• упаковочный лист;
• экспортную документацию.

Именно поэтому закупка непосредственно у производителя может быть более удобной для EPC-подрядчиков, интеграторов и крупных промышленных заказчиков.

Основные технические характеристики КРУ 6–10 кВ

Для оборудования среднего напряжения на рынке СНГ широко применяются следующие диапазоны параметров. Например, российские технические решения для КРУ 6/10 кВ предусматривают номинальные токи 630–3150 А и токи отключения 20–31,5 кА.

Диапазон 630–3150 А и уровни отключения 20/25/31,5 кА встречаются в технических предложениях КРУ 6–10 кВ на российском рынке.

Примечание: таблица предназначена для предварительного выбора. Окончательные характеристики КРУ должны определяться на основании расчетного тока нагрузки, уровня короткого замыкания, однолинейной схемы и технического задания заказчика.

Конструкция КРУ 6–10 кВ

Современное КРУ среднего напряжения обычно разделено на отдельные функциональные зоны, что позволяет повысить безопасность эксплуатации и упростить техническое обслуживание.

1. Отсек вакуумного выключателя

Вакуумный выключатель используется для коммутации цепей среднего напряжения и отключения токов короткого замыкания.

В зависимости от проекта определяются:

• номинальный ток;
• отключающая способность;
• номинальное напряжение;
• тип привода;
• оперативное напряжение;
• количество вспомогательных контактов;
• возможность дистанционного управления.

2. Отсек сборных шин

Сборные шины объединяют отдельные ячейки КРУ в единую систему распределения.

При проектировании необходимо учитывать:

• номинальный ток;
• ток термической стойкости;
• электродинамическую стойкость;
• схему секционирования;
• количество вводов;
• количество отходящих фидеров.

В зависимости от исполнения ток сборных шин может составлять 1000, 1600, 2000, 2500 или 3150 А.

3. Кабельный отсек

Кабельная часть ячейки может быть адаптирована под конкретный тип подключения.

При заказе необходимо указать:

• количество кабелей;
• сечение кабеля;
• тип кабеля;
• тип кабельных наконечников;
• наличие ТТ;
• заземляющий разъединитель;
• требования к пространству для монтажа.

4. Отсек РЗА и управления

Вторичная система КРУ может включать:

• терминал защиты;
• измерительные приборы;
• реле;
• счетчики;
• устройства сигнализации;
• цепи управления;
• коммуникационные интерфейсы;
• систему дистанционного управления.

Для современных подстанций также может потребоваться интеграция КРУ в SCADA.

Вакуумный выключатель для КРУ 6–10 кВ

Для КРУ среднего напряжения применяется вакуумный выключатель соответствующего класса напряжения и отключающей способности.

Типовой выбор может включать:

6 кВ → выключатель класса 7,2 кВ

10 кВ → выключатель класса 12 кВ

Для конкретного проекта также выбираются:

• 630 А;
• 1000 А;
• 1250 А;
• 1600 А;
• 2000 А;
• 2500 А;
• 3150 А.

Выбор выключателя должен соответствовать расчетному току нагрузки и уровню короткого замыкания.

РЗА для КРУ 6–10 кВ

Система релейной защиты является одной из наиболее важных частей комплектного распределительного устройства.

В зависимости от назначения ячейки могут применяться:

Для вводной ячейки

• максимальная токовая защита;
• токовая отсечка;
• защита от замыканий на землю;
• измерение тока;
• контроль напряжения.

Для отходящей линии

• МТЗ;
• защита от КЗ;
• защита от замыканий на землю;
• автоматическое отключение;
• дистанционная передача сигналов.

Для трансформаторного присоединения

• защита трансформатора;
• контроль тока;
• контроль напряжения;
• сигнализация аварийных режимов.

Тип терминала РЗА необходимо согласовать с заказчиком до начала производства.

Трансформаторы тока и напряжения

Для КРУ 6–10 кВ могут применяться:

ТТ:

• измерительные;
• защитные;
• комбинированные.

ТН:

• измерение напряжения;
• защита;
• учет электроэнергии;
• контроль изоляции.

Параметры ТТ/ТН нельзя выбирать только по стандартному каталогу. Они должны соответствовать:

• нагрузке;
• коэффициенту трансформации;
• классу точности;
• классу защиты;
• вторичной нагрузке;
• требованиям РЗА.

Стандарты и требования к КРУ 6–10 кВ

Для международных поставок необходимо заранее согласовать применяемую нормативную базу.

Для проектов, ориентированных на IEC, основными стандартами могут быть:

IEC 62271-1

Общие требования к высоковольтным коммутационным аппаратам и устройствам управления.

IEC 62271-200

Требования к металлически заключенным AC switchgear и controlgear выше 1 кВ и до 52 кВ.

IEC 62271-100

Требования к высоковольтным автоматическим выключателям.

Для проектов, ориентированных на российские и другие рынки СНГ, дополнительно могут применяться соответствующие ГОСТ/ГОСТ Р, технические условия и требования конкретной энергетической компании.

Российские решения КРУ 6–10 кВ также используют классы 6/10 кВ с максимальным рабочим напряжением 7,2/12 кВ.

Важно: соответствие конкретному ГОСТ или IEC должно подтверждаться документацией и результатами соответствующих испытаний. Нельзя заявлять универсальное соответствие всем стандартам без проверки конкретного исполнения.

Требования к внутренней дуге

Для крупных промышленных и энергетических объектов заказчик может предъявлять требования к стойкости КРУ к внутренней дуге.

При запросе оборудования необходимо уточнить:

• требуется ли испытание внутренней дугой;
• требуемый ток;
• продолжительность испытания;
• доступную сторону установки;
• требования к отводу продуктов дуги;
• требования к защите персонала.

В российских технических предложениях встречаются, например, исполнения с внутренней дугой 25 кА / 1 с; конкретное значение всегда зависит от конструкции и подтвержденного испытания.

Типовая конфигурация КРУ 6–10 кВ

Для распределительной подстанции комплект КРУ может включать:

Например, типовая схема может выглядеть следующим образом:

Ввод 10 кВ → КРУ 10 кВ → секция шин → отходящие ячейки → трансформатор → НН 0,4 кВ

Количество шкафов рассчитывается по SLD — Single Line Diagram.

Где применяется КРУ 6–10 кВ?

КРУ среднего напряжения используется в различных отраслях русскоязычного рынка.

Промышленность

• металлургические предприятия;
• цементные заводы;
• химические предприятия;
• машиностроение;
• нефтехимические предприятия;
• промышленные комплексы.

Горнодобывающая промышленность

Особенно актуально для проектов в:

• Казахстане;
• Кыргызстане;
• Узбекистане;
• Монголии;
• других странах Центральной Азии.

КРУ 6–10 кВ может использоваться для питания:

• карьерного оборудования;
• дробильных комплексов;
• насосов;
• конвейеров;
• обогатительных фабрик;
• шахтных объектов.

Энергетика

КРУ применяется в:

• распределительных подстанциях;
• электростанциях;
• ТЭС;
• ГЭС;
• солнечных электростанциях;
• ветровых электростанциях;
• системах накопления энергии.

Инфраструктура

• аэропорты;
• железнодорожные объекты;
• дата-центры;
• больницы;
• торговые комплексы;
• крупные жилые комплексы;
• объекты ЖКХ.

Российские производители также указывают промышленные предприятия, электростанции, подстанции, насосные станции, ЖКХ и дата-центры среди типичных областей применения КРУ 6–10 кВ.

КРУ 6–10 кВ для проектов в Центральной Азии

Для экспортного рынка недостаточно указать только «КРУ 10 кВ».

Например, для проекта в Казахстане заказчик может запросить:

КРУ 10 кВ, 1250 А, 31,5 кА, вакуумный выключатель, ТТ, ТН, цифровая РЗА, секционирование шин.

Для горнодобывающего предприятия может потребоваться:

КРУ 6 кВ, 1600 А, 31,5 кА, несколько отходящих фидеров, защита двигателя и система SCADA.

Поэтому ZTELEC Yuguang может формировать конфигурацию не только по напряжению, но и по нагрузке, количеству фидеров, уровню КЗ и схеме подстанции.

Заводская поставка КРУ из Китая

Для международного покупателя поставка КРУ должна включать не только изготовление металлического шкафа.

Типовой процесс:

1. Получение технического задания

Заказчик предоставляет:

• напряжение;
• частоту;
• номинальный ток;
• ток КЗ;
• SLD;
• количество ячеек;
• требования РЗА;
• стандарт;
• место установки.

2. Техническое согласование

ZTELEC Yuguang подготавливает:

• техническое предложение;
• datasheet;
• SLD;
• GA drawing;
• BOM;
• схему вторичных цепей.

3. Производство

После согласования документации оборудование передается в производство.

4. Заводские испытания

Проводятся необходимые проверки и испытания в соответствии с согласованной спецификацией.

5. Упаковка и экспорт

КРУ подготавливается для международной транспортировки с учетом маршрута и требований заказчика.

ZTELEC Yuguang — производитель КРУ в провинции Хэнань

ZTELEC Yuguang Electric Technology (Henan) Co., Ltd. — производитель электротехнического оборудования из провинции Хэнань, Китай.

Для поискового запроса «производитель КРУ 6–10 кВ из Китая» важно подчеркнуть именно заводскую модель поставки:

Проектирование → производство → испытания → документация → экспортная поставка.

Компания может поставлять оборудование для зарубежных проектов и адаптировать конфигурацию КРУ под техническое задание заказчика.

Для EPC-компаний, импортеров и промышленных заказчиков это позволяет согласовать технические параметры до начала серийного производства.

Что необходимо предоставить для расчета цены КРУ 6–10 кВ?

Чтобы получить коммерческое предложение от производителя, рекомендуется предоставить:

Почему стоит запрашивать КРУ напрямую у производителя?

При сравнении предложений на КРУ 6–10 кВ рекомендуется оценивать не только цену за одну ячейку.

Сравнивайте:

Цена оборудования + конфигурация + выключатель + РЗА + ТТ/ТН + испытания + документация + упаковка + доставка.

Два шкафа с одинаковой надписью «КРУ 10 кВ» могут иметь совершенно разную стоимость из-за различий в выключателе, токе КЗ, РЗА, измерительных трансформаторах, конструкции шин и дополнительных функциях.

Заключение

ZTELEC Yuguang — производитель электротехнического оборудования из провинции Хэнань, Китай, ориентированный в том числе на международные поставки.

КРУ 6–10 кВ может быть сконфигурировано для промышленных предприятий, энергетики, подстанций, горнодобывающих объектов, инфраструктуры и проектов ВИЭ.

При выборе оборудования основными параметрами являются:

6/10 кВ → 630–3150 А → 20/25/31,5 кА → вакуумный выключатель → ТТ/ТН → РЗА → система шин → кабельное подключение → внутренняя дуга → IEC/ГОСТ → испытания.

Для точного расчета КРУ 6–10 кВ цена необходимо предоставить однолинейную схему, количество ячеек, номинальный ток и расчетный ток короткого замыкания.

ZTELEC Yuguang может подготовить техническое предложение и заводскую цену на КРУ 6–10 кВ для экспортного проекта.
