При выборе комплектного распределительного устройства КРУ 6 кВ цена не может определяться только количеством шкафов или стоимостью силового вакуумного выключателя. Для промышленной подстанции КРУ представляет собой комплекс оборудования, в котором взаимосвязаны силовые цепи, коммутационная аппаратура, измерительные трансформаторы, релейная защита, система управления, блокировки и вспомогательные цепи.
Поэтому два внешне похожих комплекта КРУ 6 кВ могут иметь существенно разную стоимость.
Для закупщика главный вопрос обычно звучит так:
Из чего складывается цена КРУ 6 кВ и как сравнить коммерческие предложения разных производителей на одинаковой технической основе?
Для инженера вопрос несколько другой:
Соответствует ли предлагаемая комплектация расчетным параметрам сети, схеме подстанции и требованиям по безопасности?
Именно поэтому при сравнении предложений необходимо анализировать не только цену одного шкафа, но и полную техническую комплектацию КРУ.

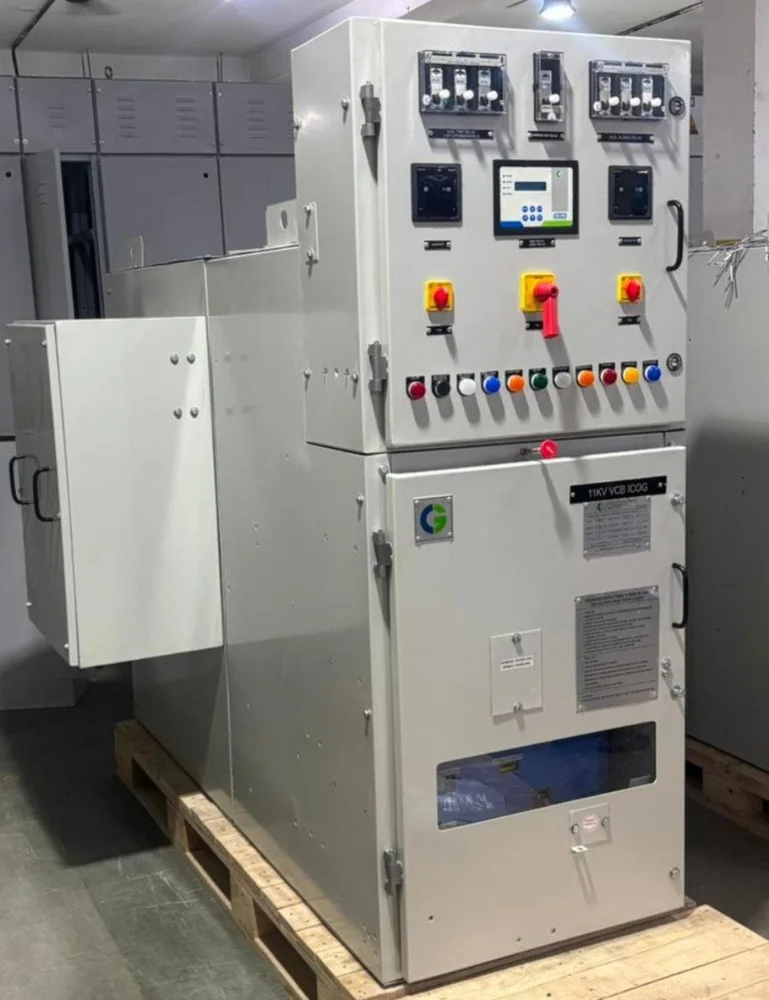

КРУ 6 кВ — это комплектное распределительное устройство в металлической оболочке, предназначенное для приема, распределения и коммутации электрической энергии в сетях среднего напряжения.
В зависимости от схемы подстанции в состав КРУ могут входить:
Современные конструкции КРУ часто используют выкатной элемент с вакуумным выключателем, что позволяет переводить выключатель между рабочим, контрольным и ремонтным положениями. Такое решение упрощает техническое обслуживание и повышает безопасность персонала.
Один из первых параметров, который влияет на стоимость КРУ, — номинальный ток главной цепи.
На рынке встречаются исполнения, например:
| Параметр | Типовые значения |
|---|---|
| Номинальное напряжение | 6 кВ |
| Наибольшее рабочее напряжение | 7,2 кВ |
| Номинальный ток | 630–3150 А |
| Ток отключения | 20 / 25 / 31,5 кА |
| Частота | 50 Гц |
| Вспомогательные цепи | 110 / 220 В |
Конкретный диапазон зависит от серии КРУ и производителя. Например, российские технические каталоги предлагают исполнения КРУ 6/10 кВ с токами главных цепей от 630 до 1600 А и выше.
Чем выше номинальный ток, тем выше требования к:
Поэтому КРУ 6 кВ 630 А и КРУ 6 кВ 2500 А нельзя корректно сравнивать только по количеству шкафов.
Еще один важнейший фактор — ток короткого замыкания.
Для КРУ 6 кВ распространены исполнения с вакуумными выключателями на:
Например, технические данные некоторых серий КРУ 6/10 кВ предусматривают выключатели с током отключения 20, 25 и 31,5 кА.
Если расчетный ток короткого замыкания на шинах подстанции составляет, например, 25 кА, нельзя просто заменить выключатель на исполнение 20 кА ради снижения стоимости.
Это уже вопрос не экономии, а соответствия оборудования расчетному режиму аварии.
В современной комплектации КРУ 6 кВ чаще всего применяется вакуумный выключатель.
На стоимость влияют:
Для закупщика важно сравнивать не только название выключателя, но и его полную спецификацию.
Дешевое КРУ может оказаться дорогим после добавления системы РЗА.
В зависимости от проекта применяются:
Современные российские КРУ могут оснащаться микропроцессорными терминалами РЗА.
Поэтому в коммерческом предложении необходимо отдельно указывать:
тип терминала + количество + функции защиты + интерфейсы связи.
ТТ и ТН существенно влияют на итоговую стоимость.
При выборе ТТ учитываются:
Например, один трансформатор тока может использоваться для измерения, а другая обмотка — для релейной защиты.
Поэтому запись:
«ТТ входят в комплект»
для технического сравнения недостаточна.
Нужно указать конкретные параметры.
КРУ может иметь:
выкатной элемент
или
стационарное исполнение.
Выкатная конструкция обычно удобнее для обслуживания:
При этом конструкция требует более сложного механизма перемещения, контактной системы и системы блокировок.
Следовательно, цена такого шкафа будет отличаться от более простого исполнения.
Для промышленного объекта это один из параметров, который нельзя исключать из технического сравнения.
ГОСТ Р 55190-2022 предусматривает требования к стойкости КРУ при внутреннем коротком замыкании с электрической дугой и предусматривает меры по ограничению времени ее воздействия. В конструкции могут использоваться клапаны сброса давления, датчики дуговой защиты и логика отключения.
Для закупщика правильный вопрос:
Не «есть ли дуговая защита?», а каким образом реализована дуговая защита и подтверждены ли характеристики оборудования?
Цена зависит также от:

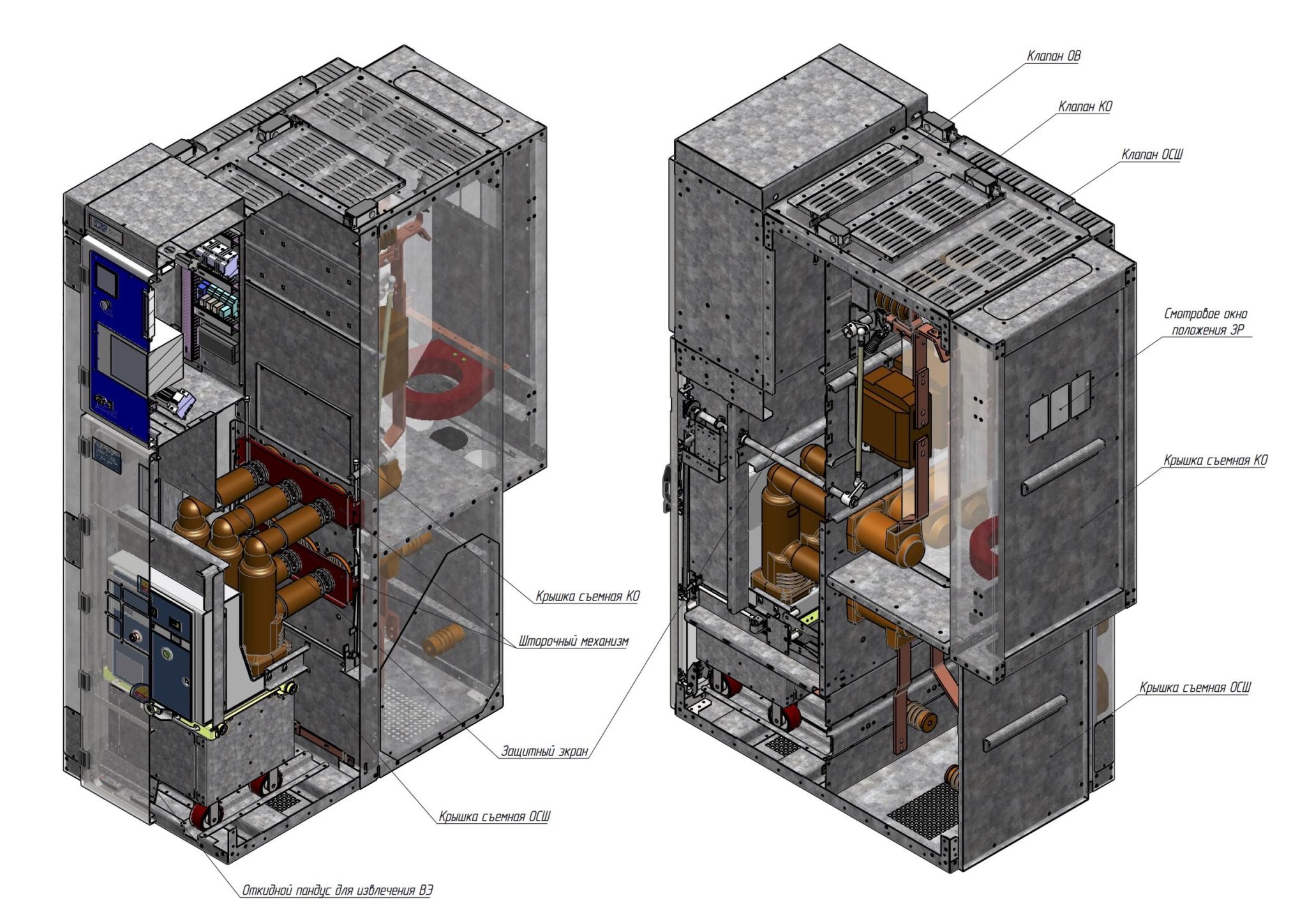

Типовые российские конструкции предусматривают отдельные функциональные отсеки и системы блокировки.
Нельзя сравнивать:
Цена шкафа №1 = 5 000 USD
с
Цена шкафа №2 = 7 000 USD
пока не известна комплектация.
Правильное сравнение должно выглядеть так:
| Параметр | Предложение A | Предложение B |
|---|---|---|
| Напряжение | 6 кВ | 6 кВ |
| Ток | 1250 А | 1250 А |
| Отключение | 25 кА | 25 кА |
| Выключатель | ВВ | ВВ |
| ТТ | указать | указать |
| ТН | указать | указать |
| РЗА | указать | указать |
| Дуговая защита | указать | указать |
| АВР | указать | указать |
| Выкатной элемент | да | да |
| IP | указать | указать |
| FAT | да/нет | да/нет |
Только после этого можно делать реальное ценовое сравнение.
Для промышленного проекта желательно предусмотреть:
Цена КРУ 6 кВ формируется не одним параметром.
На нее влияют:
Для закупки лучше запрашивать полное техническое предложение, а не только цену одной ячейки.
Если вам необходимо получить предложение на КРУ 6 кВ, отправьте однолинейную схему, требуемый ток, ток КЗ и количество ячеек. Производитель сможет подготовить техническую конфигурацию и коммерческое предложение на основании реальных параметров проекта.
