Что означает КРУ 10 кВ под заказ

Индивидуальное изготовление не означает, что каждый шкаф проектируется полностью с нуля.

Производитель обычно использует стандартную платформу КРУ и адаптирует:

• схему главных цепей;
• количество ячеек;
• номинальные токи;
• выключатели;
• ТТ;
• ТН;
• РЗА;
• кабельные вводы;
• вспомогательные цепи;
• автоматику;
• интерфейсы связи;
• конструктивные размеры.

Это позволяет сохранить серийную надежность и одновременно адаптировать оборудование под конкретный проект.

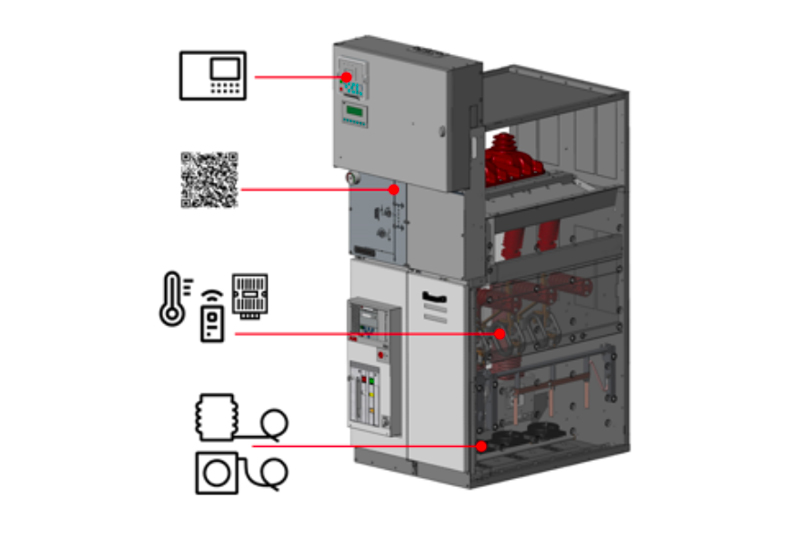

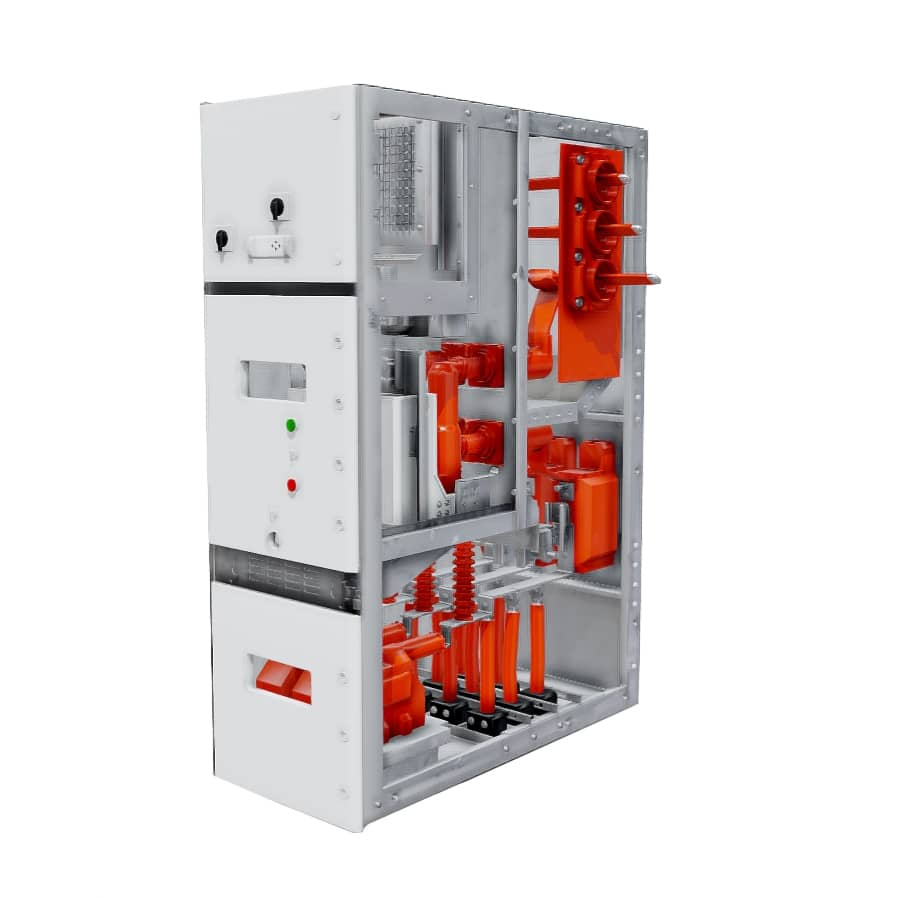

Типовая структура КРУ 10 кВ

Комплект может включать:

1. Вводные ячейки

Подключение питающей линии.

2. Отходящие ячейки

Питание:

• трансформаторов;
• двигателей;
• производственных линий;
• других распределительных устройств.

3. Секционная ячейка

Используется для разделения шин и резервирования питания.

4. Измерительная ячейка

Для установки ТН и измерительных устройств.

5. Ячейка собственных нужд

Для питания вспомогательных систем подстанции.

Основные технические параметры

В зависимости от серии КРУ 10 кВ могут применяться следующие типовые значения:

Подобные диапазоны приведены в технических данных российских серий КРУ 6/10 кВ.

Конкретные параметры должны быть определены техническим заданием проекта.

Однолинейная схема — основа заказа

До изготовления КРУ производителю необходимо передать:

Single Line Diagram / Однолинейную схему.

На ней должны быть показаны:

• источники питания;
• вводы;
• секции шин;
• секционный выключатель;
• трансформаторы;
• отходящие линии;
• ТН;
• ТТ;
• заземление;
• резервирование.

Без однолинейной схемы невозможно точно определить количество и типы ячеек.

Пример конфигурации

Для промышленной подстанции можно рассматривать следующую структуру:

Это только пример.

Фактическая конфигурация определяется проектом.

Вакуумный выключатель

Для КРУ 10 кВ под заказ важно определить:

• номинальный ток;
• ток отключения;
• тип привода;
• моторный привод;
• оперативное напряжение;
• вспомогательные контакты;
• блокировки.

В современных КРУ выкатной выключатель может иметь рабочее, контрольное и ремонтное положение.

Система РЗА

В зависимости от объекта могут потребоваться:

МТЗ

Токовая отсечка

Защита от замыканий на землю

АВР

АПВ

Дуговая защита

Контроль выключателя

Аварийная регистрация

SCADA

Для сложного объекта желательно согласовать матрицу сигналов:

Трансформаторы тока

ТТ выбираются не только по первичному току.

Нужно учитывать:

• коэффициент;
• класс точности;
• вторичный ток;
• нагрузку;
• защитные характеристики;
• количество обмоток.

Например:

800/5 А

и

800/1 А

могут использоваться в разных системах защиты и измерения.

Поэтому ТТ должны согласовываться с системой РЗА.

Трансформаторы напряжения

ТН применяются для:

• измерения;
• защиты;
• контроля напряжения;
• АПВ/АВР;
• синхронизации;
• автоматики.

Необходимо заранее определить:

• коэффициент;
• класс точности;
• количество вторичных обмоток;
• номинальную нагрузку;
• схему подключения.

Система шин

Для КРУ 10 кВ необходимо определить:

• материал шин;
• номинальный ток;
• ток термической стойкости;
• ток динамической стойкости;
• секционирование;
• расположение шин.

При больших токах требования к шинной системе становятся одним из важных факторов конструкции и стоимости.

Внутренняя дуга

При проектировании КРУ необходимо рассматривать последствия внутреннего короткого замыкания.

ГОСТ Р 55190-2022 устанавливает требования к локализации воздействия дуги и предусматривает специальные решения, включая системы ограничения времени дугового КЗ и сброса давления.

Для проекта необходимо согласовать:

• наличие дуговой защиты;
• зоны защиты;
• время отключения;
• направление сброса давления;
• требования к безопасности персонала.

Кабельный отсек

Для КРУ под заказ необходимо предоставить:

• количество кабелей;
• марку кабеля;
• сечение;
• количество жил;
• тип концевых муфт;
• направление ввода;
• место заземления;
• требования к ТТ нулевой последовательности.

Это особенно важно для проектов, где используются крупные силовые кабели.

Климатическое исполнение

Если КРУ поставляется в страны Восточной Европы, Центральной Азии или другие регионы с холодным климатом, необходимо заранее определить:

• минимальную температуру;
• максимальную температуру;
• влажность;
• высоту;
• условия установки;
• наличие отопления шкафа.

Климатическое исполнение и категория размещения должны соответствовать проекту и применимым нормативам. В технических документациях КРУ для наружных/специальных исполнений отдельно задаются диапазоны температуры и условия окружающей среды.

Документы на КРУ под заказ

До начала производства рекомендуется согласовать:

Техническая документация

• Datasheet;
• General Arrangement;
• Single Line Diagram;
• Wiring Diagram;
• Schematic Diagram;
• BOM;
• Terminal Diagram.

Документы качества

• протоколы испытаний;
• FAT report;
• сертификаты;
• паспорт.

Эксплуатационные документы

• руководство;
• инструкция по монтажу;
• инструкция по обслуживанию;
• перечень запасных частей.

FAT перед поставкой

Для крупного проекта желательно провести Factory Acceptance Test.

Проверяются:

Механика

• движение выкатного элемента;
• блокировки;
• заземлитель;
• двери;
• шторки.

Электрика

• цепи управления;
• сигнализация;
• измерение;
• защита.

Выключатель

• включение;
• отключение;
• дистанционное управление;
• аварийное отключение.

РЗА

• сигналы;
• уставки;
• логика;
• взаимодействие с выключателем.

Что должен предоставить заказчик

Чтобы изготовление КРУ 10 кВ под заказ прошло без задержек, заказчику желательно передать:

1. Однолинейную схему.
2. Нагрузку.
3. Расчетный ток КЗ.
4. Требуемые номинальные токи.
5. Схему РЗА.
6. Данные ТТ/ТН.
7. Тип кабеля.
8. Количество кабелей.
9. Условия окружающей среды.
10. Требования к автоматике.
11. Требования к связи.
12. Требования к документации.

Как формируется цена КРУ 10 кВ под заказ

Стоимость зависит от:

Количество ячеек

Номинальный ток

Ток короткого замыкания

Выключатель

ТТ/ТН

РЗА

Автоматика

Система шин

Специальные конструктивные требования

Испытания

Документация

Упаковка и поставка

Поэтому точная цена КРУ 10 кВ под заказ рассчитывается только после получения технических требований.

Что важно для закупщика

При выборе поставщика необходимо получить не только:

Commercial Offer

но и:

Technical Offer

Именно техническое предложение позволяет определить, что входит в стоимость.

Рекомендуется запросить две отдельные части:

Technical Offer

• параметры;
• схема;
• комплектующие;
• РЗА;
• ТТ/ТН;
• чертежи;
• испытания.

Commercial Offer

• цена;
• Incoterms;
• срок;
• упаковка;
• гарантия;
• запасные части.

КРУ 10 кВ под заказ для различных объектов

Оборудование может использоваться в:

• промышленных предприятиях;
• горнодобывающих объектах;
• металлургии;
• нефтегазовой отрасли;
• электростанциях;
• трансформаторных подстанциях;
• солнечных электростанциях;
• инфраструктурных объектах;
• крупных коммерческих объектах.

Для каждого применения конфигурация должна формироваться отдельно.

Заключение

КРУ 10 кВ под заказ позволяет адаптировать комплектное распределительное устройство под конкретную электрическую схему.

Правильный процесс выглядит следующим образом:

Техническое задание

↓

Однолинейная схема

↓

Расчет нагрузки и короткого замыкания

↓

Выбор выключателя

↓

Выбор ТТ/ТН

↓

Проектирование РЗА

↓

Конструкторская документация

↓

Производство

↓

FAT

↓

Упаковка и поставка

Для получения точного предложения на КРУ 10 кВ заказчику достаточно предоставить производителю однолинейную схему, количество ячеек, номинальный ток, ток короткого замыкания и требования к РЗА. После этого можно сформировать техническую конфигурацию, спецификацию и коммерческое предложение.
