Выбор производителя КРУ 6–10 кВ — одно из ключевых решений при строительстве или модернизации подстанции.

Для небольшого проекта можно сравнить несколько стандартных шкафов. Но для промышленного объекта, горнодобывающего предприятия, производственного комплекса или энергетической инфраструктуры необходимо оценивать не только стоимость оборудования.

Надежный поставщик должен быть способен обеспечить весь цикл:

проектирование → производство → испытания → документация → поставка → ввод в эксплуатацию.

1. Производитель или торговая компания?

Первый вопрос закупщика:

Кто фактически производит КРУ?

Если компания является только торговым посредником, техническая коммуникация может занимать больше времени.

Для сложного проекта желательно иметь прямой контакт с:

• конструктором;
• инженером РЗА;
• технологом;
• специалистом по испытаниям;
• менеджером проекта.

2. Есть ли у производителя собственная инженерная база

Хороший производитель должен уметь работать не только с готовым каталогом.

Проект КРУ может потребовать:

• нестандартную схему;
• другое расположение кабельного ввода;
• специальную РЗА;
• нестандартные ТТ;
• определенное оперативное напряжение;
• интеграцию SCADA;
• секционирование;
• АВР.

Поэтому способность производителя адаптировать оборудование под проект является важным критерием.

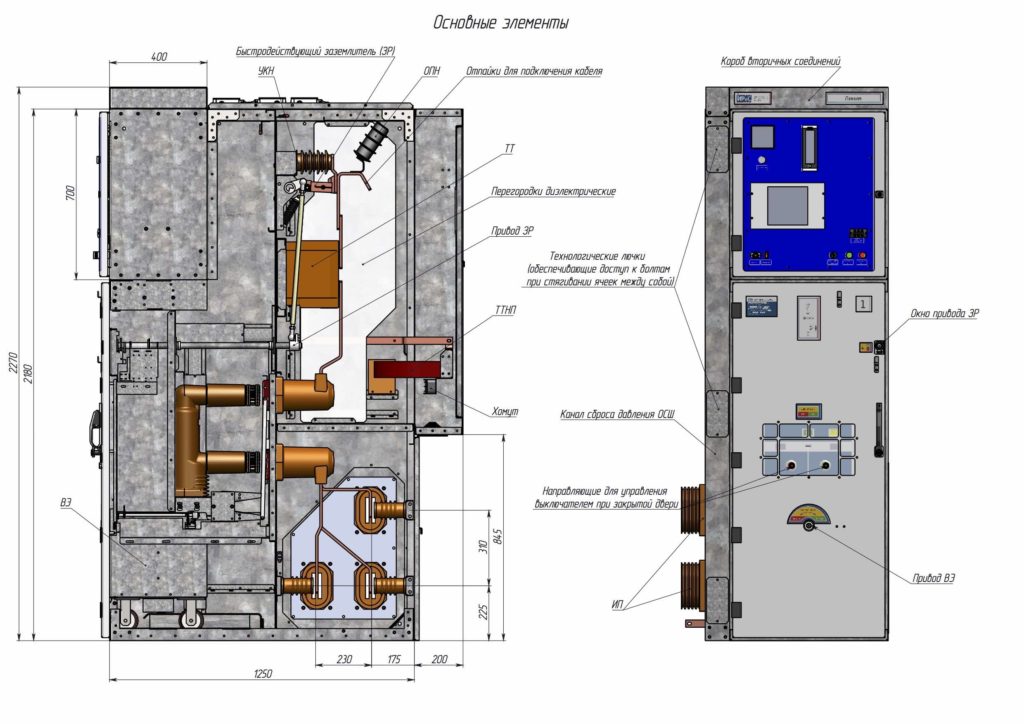

3. Конструкция КРУ

Современное КРУ 6–10 кВ обычно разделено на функциональные зоны:

• отсек выключателя;
• отсек сборных шин;
• кабельный отсек;
• отсек низковольтной аппаратуры.

Такое разделение уменьшает влияние аварии одного отсека на другие части оборудования.

Российские технические решения КРУ предусматривают локализацию отсеков, системы блокировок и защиту персонала при внутренних повреждениях.

4. Вакуумный выключатель

Производитель должен четко указать:

• тип;
• изготовителя;
• номинальный ток;
• отключающую способность;
• ресурс;
• привод;
• оперативное напряжение.

Для КРУ 6/10 кВ вакуумные выключатели являются одним из наиболее распространенных решений.

5. Проверить технические параметры

Перед выбором производителя необходимо сопоставить:

Типовые технические данные различных производителей показывают широкий диапазон токов и исполнений, поэтому нельзя оценивать КРУ только по номинальному напряжению.

6. Проверить РЗА

Это особенно важно для промышленных объектов.

Производитель должен показать:

• принципиальную схему;
• алгоритм защиты;
• терминал;
• входы/выходы;
• сигнализацию;
• связь;
• аварийную регистрацию.

Если производитель говорит:

«Релейная защита входит в комплект»

необходимо запросить точный перечень функций.

7. Проверить дуговую защиту

ГОСТ Р 55190-2022 отдельно рассматривает требования к защите КРУ при внутренней дуге. В конструкции могут применяться датчики дуги, клапаны сброса давления и логика быстрого отключения.

Для закупщика необходимо запросить:

• принцип работы;
• время отключения;
• зоны защиты;
• схему;
• протокол испытаний, если требуется проектом.

8. Проверить производственные испытания

Надежный производитель должен иметь понятную процедуру контроля.

Она может включать:

Incoming Inspection

Проверка комплектующих.

Assembly Inspection

Контроль сборки.

Wiring Inspection

Проверка вторичных цепей.

Electrical Testing

Электрические испытания.

Functional Testing

Проверка функций.

FAT

Приемочные испытания с заказчиком.

9. Проверить документацию

Для международного проекта это особенно важно.

Производитель должен предоставить:

• GA drawing;
• Single Line Diagram;
• Wiring Diagram;
• BOM;
• Technical Datasheet;
• Test Report;
• Operation Manual;
• Installation Manual;
• Packing List.

Для проекта в Восточной Европе также необходимо заранее согласовать применяемые нормативные требования.

10. Проверить реальные проекты

Необходимо попросить производителя предоставить:

• аналогичные проекты;
• мощность объекта;
• количество ячеек;
• напряжение;
• отрасль;
• страну;
• фотографии;
• техническую конфигурацию.

Особенно ценны проекты:

• подстанций;
• заводов;
• шахт;
• металлургических предприятий;
• нефтегазовых объектов;
• солнечных электростанций.

11. Проверить срок поставки

Производитель должен разделять:

engineering time

manufacturing time

testing time

packing time

shipping time

Например:

Engineering: 2–3 недели
Manufacturing: 6–10 недель
FAT: 1 неделя
Packing: 1 неделя

Конкретные сроки должны определяться проектом и договором.

12. Цена не должна быть единственным критерием

В закупке КРУ необходимо учитывать:

CAPEX + технические риски + сроки + сервис + запасные части.

Самое дешевое предложение может стать самым дорогим, если после поставки потребуется:

• переделка вторичных цепей;
• замена ТТ;
• изменение РЗА;
• доработка кабельного отсека;
• дополнительная документация.

13. Что запросить у производителя

Перед заказом отправьте поставщику:

RFQ Package:

1. Однолинейная схема.
2. Количество ячеек.
3. Номинальное напряжение.
4. Номинальный ток.
5. Ток КЗ.
6. Схема РЗА.
7. Требования к ТТ/ТН.
8. Кабельные вводы.
9. Климатические условия.
10. Требования к документации.
11. Условия FAT.
12. Условия поставки.

Как понять, что производитель действительно компетентен

Хороший технический ответ обычно содержит:

• перечень вопросов;
• уточнение параметров;
• замечания по схеме;
• техническое предложение;
• GA drawing;
• BOM;
• сроки;
• условия испытаний.

Если поставщик сразу отвечает:

«КРУ 10 кВ — цена X долларов»

без уточнения схемы, тока и короткого замыкания, это повод запросить дополнительную техническую информацию.

Заключение

Надежный производитель КРУ 6–10 кВ — это не компания с самой низкой ценой.

Это поставщик, который способен подтвердить:

• техническое соответствие;
• качество комплектующих;
• расчетную стойкость;
• безопасность;
• РЗА;
• испытания;
• документацию;
• сроки;
• сервис.

Для международной закупки лучше выбирать производителя, который способен предоставить полное техническое предложение до подписания договора.
