Номинальное напряжение: 220/230 кВ
Номинальная мощность: 20000 кВА–200 MВА
Области применения: Государственная и региональные электросети; тепловые, гидро-, атомные и возобновляемые источники энергии; промышленный и горнодобывающий секторы, а также тяжелая промышленность; городская инфраструктура и общественные работы; международные проекты в области энергетики и EPC-проектирования; автотрансформаторы для подключения к сети; трехвитковые трансформаторы для многоуровневых систем напряжения; трансформаторы с переключением ответвлений под нагрузкой для сценариев с частыми колебаниями нагрузки.
Сертификаты и стандарты: ISO, CE, SABS, COC, CSA, GB, IEC, ГОСТ, EN, NF, ANSI/IEEE

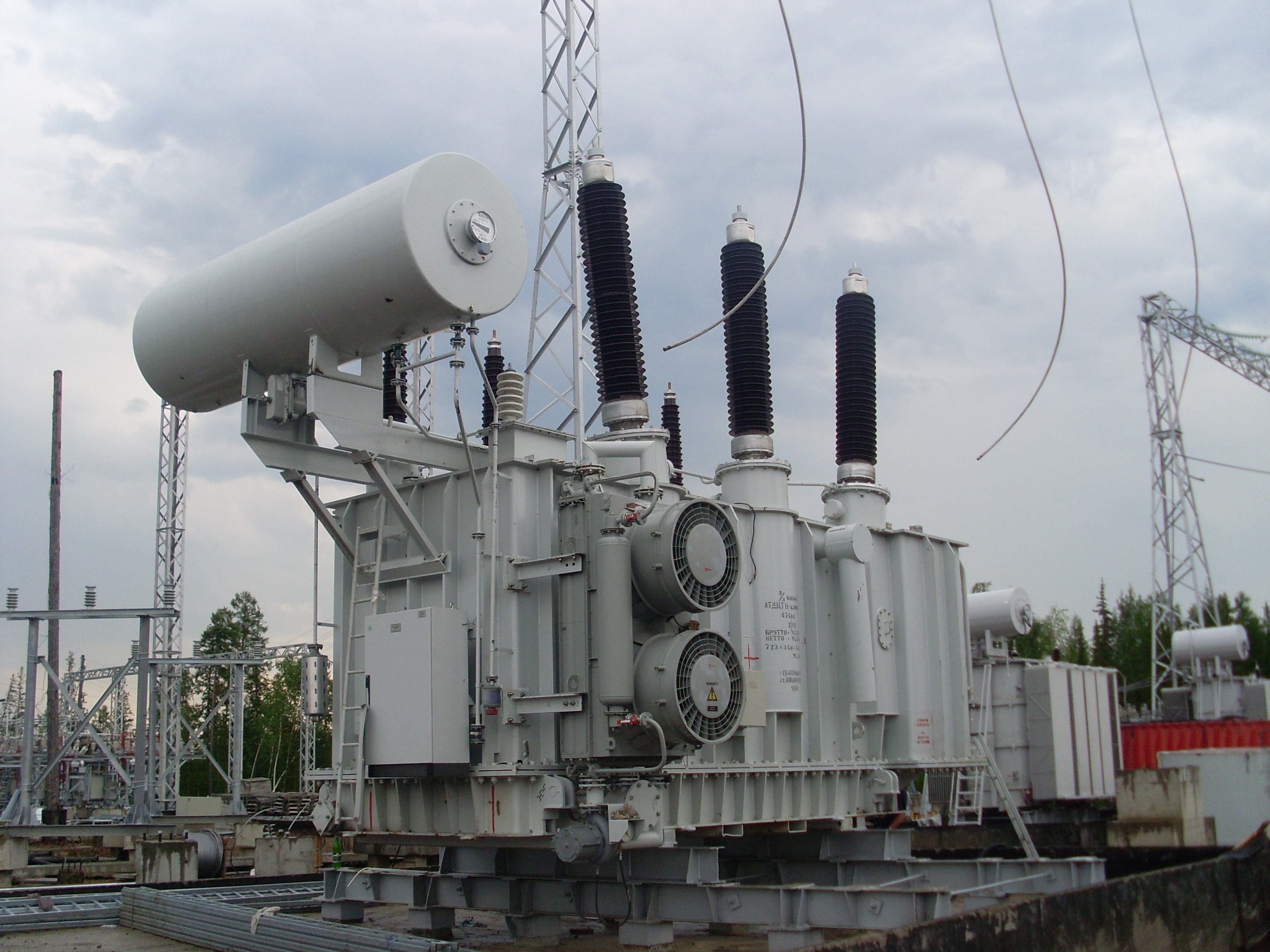

На фоне растущего мирового спроса на электроэнергию трехфазные маслопогружные трансформаторы 230 кВ широко используются в различных секторах, включая национальные электросети, промышленные и горнодобывающие предприятия, региональные подстанции, повышающие подстанции электростанций и коммунальные предприятия. Они в основном используются для повышения или понижения напряжения, обеспечивая эффективную передачу и распределение электроэнергии. Максимальная мощность достигает 200 МВА. Высоконадежная эксплуатация была подтверждена более чем в 50 странах и регионах мира; трансформаторы были проданы в Танзанию, Зимбабве, Гану, ЮАР, Кению, Замбию, Судан, Ливию, Конго, Объединенные Арабские Эмираты, Саудовскую Аравию, Ирак, Сирию, Бангладеш и другие страны и регионы.
1. Стандарты: GB, IEC, ГОСТ, EN, NF, ANSI/IEEE (возможно изменение в соответствии со стандартами заказчика)
2. Сертификаты: ISO, CE, IEC, SABS, COC, CSA, UL
3. КПД: КПД трансформаторов 230 кВ может превышать 99%, что соответствует европейским стандартам энергоэффективности EcoDesign Tier 2 2015/2014/548/EC.
4. Успешные примеры применения: Накоплен обширный опыт работы с проектами 230 кВ в рамках глобальной модернизации электросетей и интеграции возобновляемых источников энергии (например, фотоэлектрических повышающих станций), подтверждающий стабильность продукта в сложных условиях эксплуатации и расчетный срок службы более 30 лет.
5. Защита окружающей среды и устойчивое развитие: Используется экологически чистое изоляционное масло FR3 и перерабатываемые материалы, что снижает углеродный след и соответствует направлению политики «двойного углерода».
6. Сроки поставки: Обычно 90 дней; минимальный срок поставки — 50 дней.
Для ZTelec Yuguang трансформатор 230 кВ может быть трехфазным двухобмоточным трансформатором, трехфазным трехобмоточным трансформатором или автотрансформатором. Эти типы трансформаторов имеют одинаковый принцип работы, но различаются по конструкции и применению. Компания Hengfengyou Electric предлагает вам наиболее оптимальные решения.

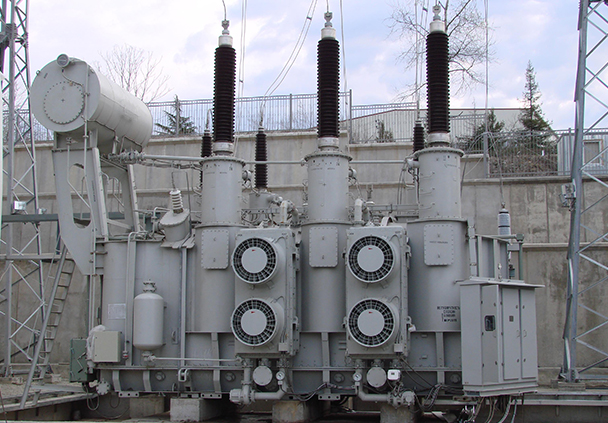

Трехфазный двухобмоточный трансформатор 230 кВ
Трехфазный трехобмоточный трансформатор 230 кВ
Автотрансформатор 230 кВ
Технические параметры силового трансформатора 230 кВ
| Номинальная мощность (кВА) | HV (кВ) | LV (кВ) | Соединение | Потери холостого хода (кВт) | Потери нагрузки (кВт) | Сопротивление КЗ (%) | Ток холостого хода (%) |
|---|---|---|---|---|---|---|---|
| 31 500 | 220 | 6.3 | YNd11 | 35 | 135 | 12–14 | 0,70 |
| 40 000 | 220 | 6.6 | YNd11 | 41 | 157 | 12–14 | 0,70 |
| 50 000 | 220 | 10.5 | YNd11 | 49 | 189 | 12–14 | 0,65 |
| 63 000 | 220 | 11 | YNd11 | 58 | 220 | 12–14 | 0,65 |
| 75 000 | 220 | 10.5 | YNd11 | 67 | 250 | 12–14 | 0,60 |
| 90 000 | 220 | 11 | YNd11 | 77 | 288 | 12–14 | 0,55 |
| 120 000 | 242±2×2.5% | 13.8 | YNd11 | 94 | 345 | 12–14 | 0,55 |
| 150 000 | 242±2×2.5% | 11;13.8 | YNd11 | 112 | 405 | 12–14 | 0,50 |
| 180 000 | 242±2×2.5% | 15.75;20 | YNd11 | 128 | 459 | 12–14 | 0,46 |
| 240 000 | 242±2×2.5% | 15.75;18;20 | YNd11 | 160 | 567 | 12–14 | 0,42 |
| 300 000 | 242±2×2.5% | 15.75;18;20 | YNd11 | 189 | 675 | 12–14 | 0,38 |
| 360 000 | 242±2×2.5% | 15.75;18;20 | YNd11 | 217 | 774 | 12–14 | 0,38 |
| Номинальная мощность (кВА) | HV (кВ) | LV (кВ) | Соединение | Потери холостого хода (кВт) | Потери нагрузки (кВт) | Сопротивление КЗ (%) | Ток холостого хода (%) |
|---|---|---|---|---|---|---|---|
| 31 500 | 220 | 63 | YNd11 | 38 | 151 | 12–14 | 0,89 |
| 40 000 | 220 | 66 | YNd11 | 45 | 176 | 12–14 | 0,89 |
| 50 000 | 220 | 69 | YNd11 | 53 | 211 | 12–14 | 0,82 |
| 63 000 | 220 | 63 | YNd11 | 63 | 247 | 12–14 | 0,82 |
| 90 000 | 220 | 66 | YNd11 | 83 | 323 | 12–14 | 0,75 |
| 120 000 | 242±2×2.5% | 69 | YNd11 | 102 | 387 | 12–14 | 0,75 |
| 150 000 | 242±2×2.5% | 69 | YNd11 | 122 | 453 | 12–14 | 0,68 |
| 180 000 | 242±2×2.5% | 69 | YNd11 | 138 | 513 | 12–14 | 0,68 |
| 240 000 | 242±2×2.5% | 69 | YNd11 | 171 | 635 | 12–14 | 0,61 |
