Номинальное напряжение: 35/41 кВ
Номинальная мощность: 3000 кВА-63 МВА
Области применения: подстанции, фотоэлектрические электростанции, металлургические заводы, аэропорты, порты и т. д.
Сертификаты и стандарты: IEC, GB, ANSI/IEEE, NEMA ，ГОСТ， GOST ，ЕАС ，EAEU

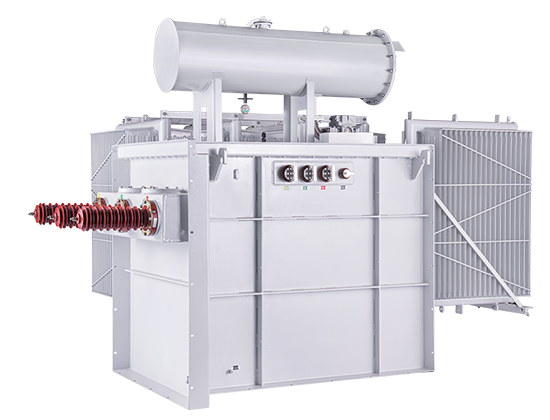

Трехфазные масляно-погружные силовые трансформаторы серии 35 кВ отличаются малыми размерами, малым весом, компактной конструкцией, небольшой площадью опоры и стабильной работой; они соответствуют новейшим стандартам энергоэффективности и подходят для применения в электроэнергетических сетях, распределительных сетях, а также на крупных и средних промышленных предприятиях.
Превосходные изоляционные характеристики: В трансформаторе используется стабильная маслобумажная изоляция, обеспечивающая стабильные изоляционные характеристики и безопасную и стабильную работу.
Высокая перегрузочная способность: Трансформатор обладает высокой перегрузочной способностью. Более рациональная конструкция обмоток и корпуса позволяет ему поддерживать нормальную работу даже при определенных условиях перегрузки, адаптируясь к изменениям нагрузки в сети.
Высокая стабильность: Продуманная конструкция, высокая эксплуатационная надежность и низкие затраты на техническое обслуживание.
Низкий уровень шума, превосходящий национальные стандарты
Высокая устойчивость к атмосферным воздействиям: Способен к непрерывной работе в суровых условиях окружающей среды, таких как большие перепады температур, высокая влажность и солевой туман.
Широкий диапазон мощности: Может удовлетворить потребности в передаче и распределении электроэнергии различного масштаба.
Параметры энергоэффективности трехфазного двухвиткового трансформатора регулирования напряжения с масляным охлаждением, работающего в автономном режиме, напряжением 35 кВ. |
|||||||
| Номинальная грузоподъемность ( kBA) |
Уровень 1 | Уровень 2 | Уровень 3 | импеданс короткого замыкания% | |||
| Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
||
| 3150 | 1.7 | 20.7 | 2.0 | 20.7 | 2.4 | 21.9 | 7 |
| 4000 | 2.0 | 24.6 | 2.3 | 24.6 | 2.9 | 25.9 | |
| 5000 | 2.4 | 28.2 | 2.8 | 28.2 | 3.5 | 29.7 | |
| 6300 | 2.9 | 31.5 | 3.4 | 31.5 | 4.2 | 33.3 | 8 |
| 8000 | 4.0 | 34.6 | 4.7 | 34.6 | 5.8 | 36.5 | |
| 10000 | 4.8 | 40.8 | 5.7 | 40.8 | 7.0 | 43.0 | |
| 12500 | 5.5 | 48.4 | 6.5 | 48.4 | 8.0 | 51.1 | |
| 16000 | 6.7 | 59.2 | 7.9 | 59.2 | 9.7 | 62.5 | |
| 20000 | 7.9 | 71.6 | 9.4 | 71.6 | 11.5 | 75.5 | |
| 25000 | 9.4 | 84.6 | 11.1 | 84.6 | 13.6 | 89.3 | 10 |
| 31500 | 11.1 | 100.8 | 13.1 | 100.8 | 16.2 | 106.4 | |
Параметры энергоэффективности для трехфазного двухобмоточного силового трансформатора с масляным охлаждением и переключением ответвлений под нагрузкой, работающего на напряжении 35 кВ. |
|||||||
| Номинальная грузоподъемность (kBA) |
Уровень 1 | Уровень 2 | Уровень 3 | импеданс короткого замыкания% | |||
| Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
Потери холостого ходаkW | Потеря нагрузки (75℃)kW |
||
| 3150 | 1.8 | 22.2 | 2.1 | 22.2 | 2.6 | 23.5 | 7 |
| 4000 | 2.1 | 26.2 | 2.5 | 26.2 | 3.1 | 27.6 | |
| 5000 | 2.6 | 30.8 | 3.0 | 30.8 | 3.7 | 32.5 | |
| 6300 | 3.1 | 33.0 | 3.7 | 33.0 | 4.5 | 34.9 | 7.5 |
| 8000 | 4.3 | 36.5 | 5.1 | 36.5 | 6.3 | 38.6 | |
| 10000 | 5.1 | 43.2 | 6.0 | 43.2 | 7.4 | 45.6 | |
| 12500 | 6.0 | 51.1 | 7.1 | 51.1 | 8.7 | 54.0 | 8 |
| 1600 | 7.2 | 63.3 | 8.5 | 63.3 | 10.5 | 66.8 | |
| 20000 | 8.5 | 74.4 | 10.1 | 74.4 | 12.4 | 78.6 | |
| 25000 | 10.1 | 88.0 | 11.9 | 88.0 | 14.6 | 92.9 | 10 |
| 31500 | 12.0 | 104.4 | 14.2 | 104.4 | 17.4 | 110.2 | |
