HXGN®-12 (SF6) Блок Типа AC Металлический Замкнутый Кольцевой Распределительный Блок

КРУ переменного тока HXGN 口-12(SF6) в металлическом корпусе

КРУ переменного тока HXGN 口-12(SF6) в металлическом корпусе (далее именуемый шкафом кольцевой сети) – это новое поколение высоковольтных электроприборов, разработанных и произведенных нашей компанией в соответствии с требованиями отечественного сельскохозяйственного электроснабжения и преобразования городских сетей после внедрения передовых зарубежных технологий. Все технические показатели полностью соответствуют стандартам IEC298 и GB3906.

Главный выключатель, привод и компоненты кольцевой распределительной сети изготовлены из оригинальных деталей ABB Corporation или коммутационного оборудования SFL-12/24, импортированного из-за рубежа и собранного в Китае. По запросу пользователя мы также можем установить оригинальные детали ABB Corporation типа HAD/US SF. Управление выключателем или вакуумным выключателем VD 4-S разделено на два режима: ручной и электрический. Корпус шкафа собран на клёпаных элементах после обработки на станке с ЧПУ и оснащен надёжной механической блокировкой и функцией предотвращения ложных срабатываний. Уровень защиты достигает IP3X. Данное изделие обладает такими замечательными характеристиками, как небольшой объём, лёгкий вес, привлекательный внешний вид, простота эксплуатации, длительный срок службы, высокие параметры, отсутствие загрязнения окружающей среды и отсутствие необходимости в обслуживании.

МЭК 62271-202: Высоковольтные распределительные устройства и аппаратура управления – Часть 202: Высоковольтные/низковольтные сборные подстанции

Коммутационное устройство переменного тока HXGN 口-12(SF6) с металлическим корпусом и кольцевой магистралью

a Окружающий воздух не должен содержать коррозионных или горючих газов, паров и других явных загрязнений;

b Относительная температура: среднесуточное значение ≤95%, среднемесячное значение ≤90%;

c Высота над уровнем моря не должна превышать 2000 м;

d Отсутствие частых вибраций;

e Температура окружающего воздуха: от -25°C до +40°C.

КРУ переменного тока HXGN 口-12(SF6) с металлическим корпусом

КРУ переменного тока HXGN □-12(SF6) с металлическим корпусом подходит для сетей переменного тока частотой 50 Гц и напряжением 12 кВ, служит устройством приема и распределения электроэнергии.

КРУ переменного тока HXGN 口-12(SF6) с металлическим корпусом

Главный блок (RMU) использует воздух в качестве изолирующей среды и собран с вакуумным выключателем нагрузки типа ZFN □-10/630. Существует два варианта исполнения шкафа: вводной и отходящий.

1. Вариант исполнения шкафа

В главном контуре шкафа установлен вакуумный выключатель нагрузки типа ZFN □-10/630 с изолирующим и заземляющим ножами. Все они установлены на одной стойке и имеют взаимную блокировку, что обеспечивает подключение трёх рабочих станций: сборных шин, изоляции и заземления. Внутри шкафа можно гибко устанавливать такие компоненты, как трансформатор тока и трансформатор напряжения.

2. Схема распределительного шкафа

В главном контуре шкафа установлены вакуумный выключатель нагрузки типа ZFN □-10/630, предохранитель с бойком (используется в качестве разъединителя) и заземляющий нож, что позволяет реализовать работу трёх рабочих станций. Внутри шкафа можно гибко устанавливать такие компоненты, как трансформатор тока/напряжения и разрядник ZNO, что позволяет демонтировать шкаф учёта. Внутри входного и выходного шкафов установлены изолирующие защитные экраны, блокируемые заземляющим разъединителем. Внутри шкафов установлены механические блокировки между каждым выключателем и экраном, а также между дверцей шкафа, что соответствует требованиям «пятикратной защиты» и степени защиты корпуса шкафа IP2X. КРУ переменного тока HXGN 口-12(SF6) в металлическом корпусе.

1. После вскрытия шкафа проверьте все изоляционные детали, снимите влажные, поместите их в сушильный шкаф с температурой 70-80 ℃ и через 48 часов просушки достаньте для повторной отладки.

2. Если изделие в процессе хранения стало влажным или поржавело, немедленно очистите его и надежно защитите.

3. Необходимо регулярно проводить техническое обслуживание и осмотр распределительного шкафа во время эксплуатации.

(1) Степень вакуума в камере вакуумного дугогасительного устройства;

(2) Степень износа контактов;

(3) Не ослаблены ли крепежные детали;

(4) Механические и электрические параметры, такие как диапазон размыкания, выбег;

(5) Гибкость хода;

(6) Надежность блокировки;

(7) Чистота всех деталей, особенно изоляционных фитингов. 4. Проведите комплексный осмотр и отладку шкафа кольцевой сети в следующих условиях:

(1) Плановый осмотр и очистка один раз в год;

(2) После каждых 2000 срабатываний выключателя нагрузки.

Хранение

Блок кольцевой сети следует хранить в сухом и проветриваемом помещении при температуре от -30°C до +40°C.

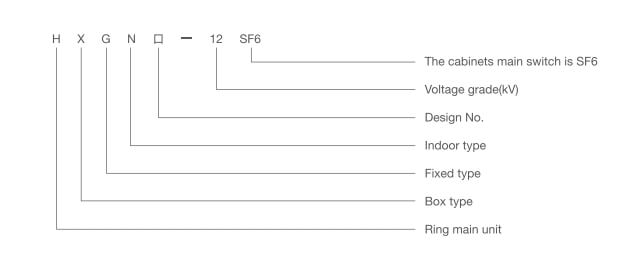

Описание типа
