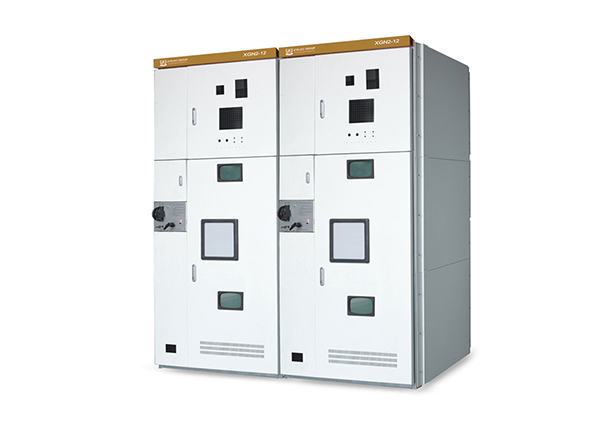

XGN-12 Интеллектуальная твердоизоляционная кабина

Серия XGN-12 Твердое полностью изолированное и замкнутое кольцевое распределительное устройство представляет собой своего рода твердоизоляционное вакуумное распределительное устройство с полной изоляцией, полностью не требующее технического обслуживания.Все высоковольтные живые детали отлиты и формованы с использованием эпоксидной смолы с отличными изоляционными свойствами, которая органично объединяет вакуумную дуговую камеру тушения, основную электрическую цепь и изоляционную опору, а функциональные блоки соединены полностью изолированными твердыми шинами.Поэтому все распределительное устройство не подвержено влиянию внешней среды, что может обеспечить надежность работы оборудования и безопасность операторов.

Кольцевой сетевой шкаф обладает характеристиками простой конструкции, гибкой работы, надежного сцепления и удобной установки.Он подходит для энергетических систем 50 Гц и 12 кВ и широко используется в промышленных и гражданских кабельных кольцевых сетях и терминальной инженерии распределительной сети, в качестве приема и распределения электрической энергии.И он особенно подходит для распределения электроэнергии в городских жилых районах, небольших подстанциях, станциях открытия и закрытия, кабельных филиалах, подстанциях боксного типа, промышленных и горнодобывающих предприятиях, торговых центрах и аэропотах, метро, ветроэнергетике, больницах, стадионах, железных дорогах, туннелях и других местах.

Поскольку продукт обладает преимуществами полной изоляции, полной герметизации и полной защиты, он особенно подходит для мест с большой высотой, высокой температурой, влажным жаром, сильным холодом и сильным загрязнением.

IEC 62271 - 202 High-voltage switchware and control equipment-Part 202: HV/LV fabiled substations (Высоковольтные распределительные устройства и контрольное оборудование-Часть 202: HV/LV).

XGN-12 Интеллектуальная твердая изоляционная кабина

По типу переключателей он подразделяется на нагрузочные переключатели с заземляющим узлом (модуль C для краткости), переключатели нагрузки без заземления (модуль CB для краткости) и автоматические выключатели с заземляющим узлом (V модуль для краткости), автоматический выключатель без заземления (модуль VB для краткости), коммутатор межсетевого соединения выключателя (модуль VZ для краткости), переключатель нагрузки + комбинированный электрический переключатель (модуль F для краткости) и изолирующий узел переключателя (G) Модуль для краткого).

XGN-12 Интеллектуальная твердая изоляционная кабина

a Температура окружающей среды: от-45°C до +45°C;

b Влажность: максимальная средняя относительная влажность при среднесуточном уровне 95% или ниже и среднемесячном уровне 90% или ниже;

c Высота: менее 2000 метров;

d Сейсмическая стойкость: 8°

e Уровень защиты: уплотнение живого корпуса IP67, ствол предохранителя IP67, оболочка коммутатора IP3X.

XGN-12 Интеллектуальная твердоизоляционная кабина

Низкая температура и холодные зоны: нет применения газа SF6, поэтому он может работать нормально при-45 ℃ без учета низкотемпературной работы SF6.

+ Площадь плато: нет необходимости учитывать влияние атмосферного давления плато на характеристики изоляции.

+ Зона сильной песчаной бури: уровень безопасности корпуса корпуса цельной изоляционной кольцевой сети IP67, а комната управления петлей принимает специальную обработку для обеспечения долгосрочной работы в зонах сильных песчаных бурь.

+ Прибрежная влажная зона: герметичная эпоксидной смолой, устойчивая к влаге и коррозии солевого распыления, обеспечивая долгосрочное использование в прибрежных районах.

Области с высокими требованиями к охране окружающей среды: влияние газа SF6 на потепление атмосферы было уделено большое внимание, и газ SF6 был исключен из твердых кольцевых сетей шкафов, таким образом, не причиняя никакого загрязнения и вреда окружающей среде и людям.

+ В умной сети: поскольку основной коммутатор и изолирующий коммутатор могут быть электрически управляемы, могут быть реализованы дистанционное управление, телеметрия и телекоммуникации коммутационного оборудования и участков подстанций, которые могут не только осуществлять децентрализованное управление, но и облегчать централизованное управление.

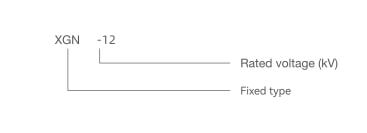

Описание типа
