Номинальное напряжение: 66/110 кВ
Номинальная мощность: 6300 кВА-63 МВА
Области применения: подстанции, фотоэлектрические электростанции, металлургические заводы, аэропорты, порты и т. д.
Сертификаты и стандарты: IEC, GB, ANSI/IEEE, NEMA ，ГОСТ， GOST ，ЕАС ，EAEU

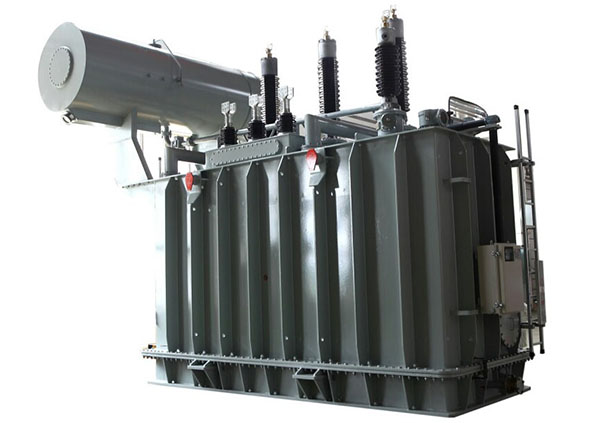

Масляный силовой трансформатор класса 66 кВ предназначен для высоковольтных распределительных сетей и энергетических установок. Предлагаемая модель обеспечивает надежную передачу и преобразование электроэнергии в сетях высокого напряжения, сочетая высокую эффективность, прочную конструкцию и долгий срок эксплуатации. Этот трансформатор отлично подходит для подстанций, промышленных предприятий, энергетических объектов и инфраструктурных проектов.
Оптимизированная конструкция магнитопровода и обмоток уменьшает потери в режиме холостого хода и нагрузочных потерях, что обеспечивает высокую энергоэффективность и снижает эксплуатационные затраты.
Корпус из коррозионно-устойчивой стали с масляной изоляцией обеспечивает долговечность и устойчивость к внешним воздействиям. Возможны варианты оребрения и радиаторных систем охлаждения в зависимости от условий эксплуатации.
Соответствует стандартам GB/ANSI/IEEE и другим международным нормам качества и безопасности.
Доступны различные номинальные мощности, векторы групп и варианты переключения отводов (OLTC / NLTC) в зависимости от требований заказчика.
• Трансформаторные подстанции и распределение электроэнергии на уровнях до 66 кВ.
• Промышленные и горнодобывающие предприятия.
• Энергетические объекты (например, солнечные электростанции, электростанции).
• Транспортная, телекоммуникационная и инфраструктурная энергетика.
• Исследовательские центры и лаборатории.
При оформлении заказа укажите:
Номинальную мощность трансформатора.
Соотношение напряжений (HV/LV).
Векторную группу.
Наличие и тип переключателя отводов (OLTC или NLTC).
Особые условия эксплуатации (высота над уровнем моря, диапазон рабочих температур и т. п.).
Проверенная годами конструкция для глобального применения в сети электроснабжения.
Широкий диапазон мощностей и конфигураций под разные задачи.
Возможность технической поддержки, документация и испытания.
Оптимизированные решения для тяжелых эксплуатационных условий.
| Номинальная мощность (кВА) | Типовое соотношение напряжений (кВ) | Векторная группа | Напряжение КЗ (%) | Габариты (Д×Ш×В, мм) | Потери холостого хода (Вт) | Потери под нагрузкой (Вт) |
|---|---|---|---|---|---|---|
| (SF11) 6 300/66 |
LV: 3.15 / 3.3 / 6.3 / 6.6 / 10.5 кВ |
– | 9 | 4800×3900×4000 | 7 300 | 34 200 |
| (SF11) 8 000/66 | – | 22 | 4900×4100×4200 | 8 900 | 40 500 | |
| (SF11) 10 000/66 | – | 25 | 5000×4300×4400 | 10 500 | 47 800 | |
| (SF11) 12 500/66 | – | 28 | 5100×4400×4500 | 12 400 | 56 800 | |
| (SF11) 16 000/66 | – | 30 | 5200×4600×4600 | 15 000 | 69 800 | |
| (SF11) 20 000/66 | YNd11 | 34 | 5300×4700×4800 | 17 600 | 84 600 | |
| (SF11) 25 000/66 | – | 41 | 5500×4700×5000 | 20 800 | 100 000 | |
| (SF11) 31 500/66 | – | 46 | 5600×4800×5200 | 24 600 | 120 000 | |
| (SF11) 40 000/66 | – | 57 | 5800×5000×5300 | 29 400 | 141 000 | |
| (SF11) 50 000/66 | – | 67 | 6000×5300×5500 | 35 200 | 167 000 | |
| (SF11) 63 000/66 | – | 73 | 6200×5600×5700 | 41 600 | 198 000 |
| Номинальная мощность (кВА) | Типовое соотношение напряжений (кВ) | Векторная группа | Напряжение КЗ (%) | Габариты (Д×Ш×В, мм) | Потери холостого хода (Вт) | Потери под нагрузкой (Вт) |
|---|---|---|---|---|---|---|
| (SFZ11) 6 300/66 |
LV: 3.15 / 3.3 / 6.3 / 6.6 / 10.5 кВ |
– | 9–11 | 5600×3800×4000 | 8 000 | 34 200 |
| (SFZ11) 8 000/66 | – | 22 | 5700×4000×4200 | 9 600 | 40 500 | |
| (SFZ11) 10 000/66 | – | 27 | 5800×4200×4400 | 11 300 | 47 800 | |
| (SFZ11) 12 500/66 | – | 30 | 5900×4300×4500 | 13 400 | 56 800 | |
| (SFZ11) 16 000/66 | YNd11 | 33 | 6000×4400×4600 | 16 100 | 69 800 | |
| (SFZ11) 20 000/66 | – | 36 | 6100×4500×4800 | 19 200 | 84 600 | |
| (SFZ11) 25 000/66 | – | 43 | 6500×4500×5000 | 22 700 | 100 000 | |
| (SFZ11) 31 500/66 | – | 49 | 6600×4600×5200 | 26 900 | 120 000 | |
| (SFZ11) 40 000/66 | – | 59 | 6800×4800×5300 | 32 200 | 141 000 | |
| (SFZ11) 50 000/66 | – | 69 | 7000×5000×5500 | 38 000 | 167 000 | |
| (SFZ11) 63 000/66 | – | 75 | 7400×5300×5700 | 44 900 | 198 000 |
