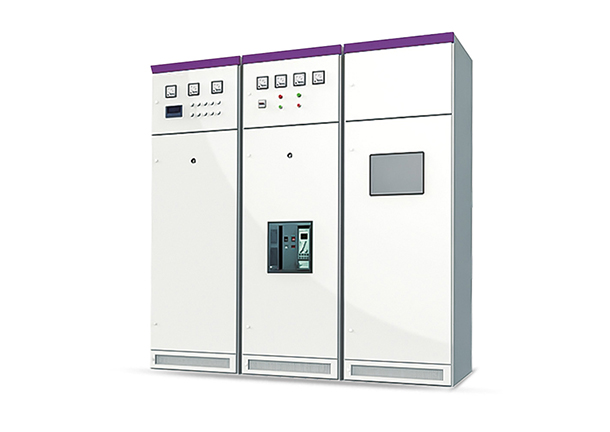

Низковольтное Стационарное Распределительное Устройство Переменного Тока GGD

Низковольтное стационарное распределительное устройство переменного тока GGD

Стационарное распределительное устройство переменного тока низкого напряжения GGD применяется в распределительных системах переменного тока частотой 50 Гц, номинальным рабочим напряжением 380 В и номинальным током до 3150 А на электростанциях, подстанциях, промышленных предприятиях и т. д. и используется для передачи, распределения и управления электроэнергией для силовых, осветительных и распределительных устройств. МЭК 61439-1: Низковольтные распределительные устройства и устройства управления – Часть 1: Общие правила.

GGD Низковольтное стационарное распределительное устройство переменного тока.

+ Полностью учтите теплоотвод во время работы шкафа, для теплоотвода предусмотрены пазы различного количества в верхней и нижней частях шкафа.

+Корпус распределительного шкафа переменного тока низкого напряжения GGD имеет универсальный тип шкафа. Каркас собран из холодногнутого стального профиля 8MF с использованием частичной сварки. Компоненты каркаса и специальные сопрягаемые компоненты предоставляются назначенным производителем стального профиля для обеспечения точности и качества шкафа. Компоненты универсального шкафа спроектированы по модульному принципу с 20-модульными монтажными отверстиями и высоким универсальным коэффициентом. +Дверца шкафа соединена с каркасом с помощью подвижной петли с осью вращения, что обеспечивает удобную установку и демонтаж. В краевой сгиб двери установлена ​​одна резиновая прокладка E-типа. Вкладыш между дверью и каркасом имеет определенный ход сжатия при закрытии двери. Это может предотвратить столкновение двери со шкафом напрямую, а также повышает уровень защиты двери. + Подключите комплект ворот счетчика с электрическими компонентами к каркасу многожильным мягким медным проводом. Соедините монтажные детали внутри шкафа с каркасом винтами с накатанной головкой. Весь шкаф представляет собой полную защитную цепь заземления. + Верхняя крышка шкафа может быть демонтирована при необходимости для удобства сборки и регулировки главной шины на месте. Четыре угла шкафа оснащены подъемными проушинами для подъема и транспортировки. Степень защиты шкафа: IP30. Пользователь может выбрать IP20-IP40 в соответствии с требованиями к окружающей среде.

Низковольтное стационарное распределительное устройство переменного тока GGD

a. Температура окружающего воздуха: от -5°C до +40°C, средняя температура за 24 часа ≤+35°C.

b. Установка и эксплуатация в помещении. Высота над уровнем моря для эксплуатации 2000 м.

c. Относительная влажность воздуха не должна превышать 50% при максимальной температуре +40°C. Допускается более высокая относительная влажность при более низкой температуре, например, 90% при +20°C. Однако, учитывая изменение температуры, возможно случайное образование умеренной конденсации.

d. Уклон при установке не должен превышать 5°.

e. Устанавливается в местах, не подверженных сильной вибрации и ударам, а также в местах, где электрические компоненты не будут подвержены эрозии.

Если у вас есть особые требования, пожалуйста, проконсультируйтесь с производителем.

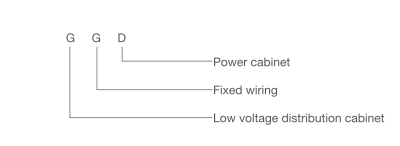

Описание типа
