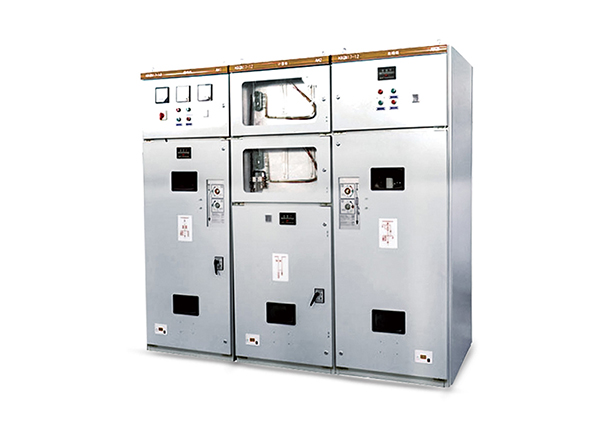

Стационарное Распределительное Устройство В Металлическом Корпусе Коробчатого Типа XGN7-12

Стационарное распределительное устройство в металлическом корпусе коробчатого типа XGN7-12

Стационарное распределительное устройство в металлическом корпусе коробчатого типа XGN7-12 (сокращенно распределительный шкаф) используется для приема и распределения электроэнергии в трехфазных системах переменного тока напряжением 3,6, 7,2, 12 кВ частотой 50 Гц, особенно в условиях частой эксплуатации. Система сборных шин представляет собой одинарную систему (возможно создание одинарной системы с ответвлением и двойной системы сборных шин).

Этот распределительный шкаф соответствует требованиям национального стандарта GB 3906-91 «Распределительные устройства переменного тока в металлическом корпусе на напряжение 3–35 кВ» и международного стандарта IEC 298, а также имеет функцию «пятикратной защиты».

В качестве главного выключателя в данном распределительном шкафу используется вакуумный выключатель серии ZN28A-12 или ZN22-12, оснащенный электромагнитным приводом CD17A и пружинным приводом CT19B. Разъединитель предназначен для использования с поворотными выключателями GN30-12 и сильноточными изделиями серии GN22-10.

МЭК 62271-202: Высоковольтные распределительные устройства и аппаратура управления – Часть 202: Высоковольтные/низковольтные сборные подстанции.

Стационарное распределительное устройство в металлическом корпусе коробчатого типа XGN7-12

a Температура окружающей среды: от -25°C до +40°C;

b Высота над уровнем моря ≤1000 м;

c Относительная влажность воздуха: среднесуточная относительная влажность ≤95%; среднемесячная относительная влажность ≤90%;

d Магнитуда землетрясений ≤8;

e Места, свободные от пожаров, взрывов, химической коррозии и сильных вибраций, с уровнем загрязнения не выше 3 уровня.

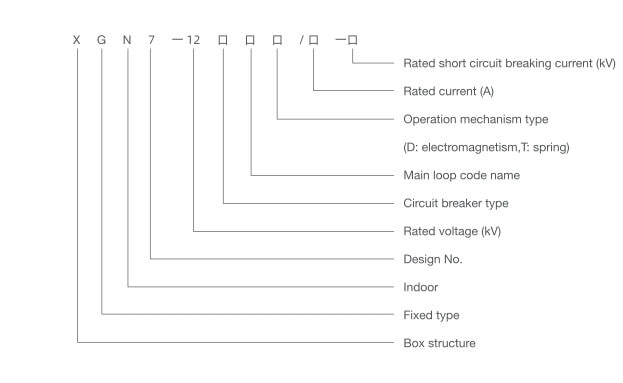

Описание типа
