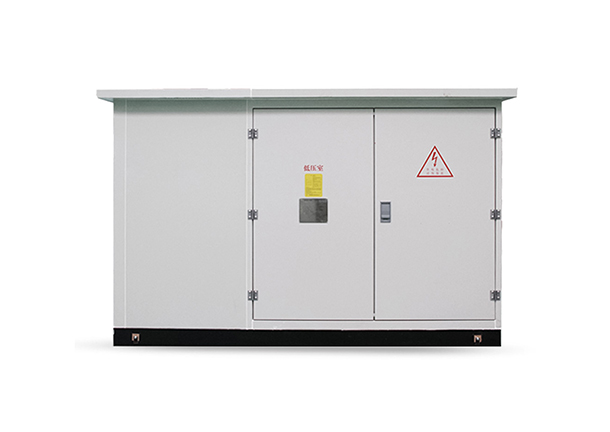

Новая Энергетическая (Фотоэлектрическая/Ветровая) Электростанция, Специальный Трансформатор

Как метод производства чистой энергии, новая генерация энергии быстро развивается как в стране, так и за рубежом.

Комбинированные трансформаторы серии ZGS для генерации новой энергии (фотоэлектрические/ветровые) представляют собой трансформаторы, монтируемые на подставке, которые объединяют корпус трансформатора, масляный выключатель нагрузки, масляный предохранитель, коммутационное устройство, низковольтное распределительное устройство и другое вспомогательное оборудование. Высоковольтные и низковольтные отсеки, а также трансформаторы расположены в форме треугольника. Они могут одновременно удовлетворять различным требованиям конфигурации, таким как учет электроэнергии потребителя, компенсация реактивной мощности, низковольтный шунт и т. д. Они подходят для систем электроснабжения терминалов напряжением 35 кВ и ниже, с диапазоном мощности от 500 до 5000 кВА. Степень защиты корпуса может достигать.

IP54 и выше, что делает их пригодными для фотоэлектрических и ветровых электростанций на суше, воде и море. Стандарты внедрения.

GB 1094.1-2013: Силовые трансформаторы. Часть 1: Общие положения.

GB 1094.2-2013: Силовые трансформаторы. Часть 2: Повышение температуры.

GB 1094.3-2003: Силовые трансформаторы. Часть 3: Уровни изоляции, испытания изоляции и воздушные зазоры для внешней изоляции.

GB 1094.5-2008: Силовые трансформаторы. Часть 5: Стойкость к коротким замыканиям.

GB/T 11022-2011: Общие технические условия для стандартов высоковольтных коммутационных устройств и средств управления.

GB 7251.1-2013: Низковольтные комплектные устройства и средства управления. Часть 1: Общие положения GB 50150-2006: Техника для монтажа электрических устройств - Стандарт испытаний электрооборудования при приемке.

JG/T 10217-2013: Трансформатор, устанавливаемый на подставку.

Характеристики

+ Компактный размер, компактная конструкция, небольшая занимаемая площадь, удобство транспортировки и монтажа;

+ Низкие потери, низкий уровень шума, низкий нагрев, высокая перегрузочная способность, высокая устойчивость к внезапному короткому замыканию;

+ Полностью закрытая, полностью изолированная конструкция, безопасная и надежная эксплуатация;

+ Гибкий способ подключения и удобство эксплуатации позволяют использовать его как в терминальной, так и в кольцевой сети;

+ Корпус трансформатора установлен снаружи шкафа, что обеспечивает хороший отвод тепла и удобство обслуживания;

+ Шкаф покрыт холоднокатаной стальной листовой электрофоретической краской (пластик), устойчивой к коррозии и обладающей высокими механическими свойствами;

Условия окружающей среды

a Высота над уровнем моря: ниже 4000 м;

b   Температура окружающей среды -45℃~+45℃;

c   Степень загрязнения: IIl

d   Относительная влажность: среднесуточная влажность не более 95%, среднемесячная не более 90%;

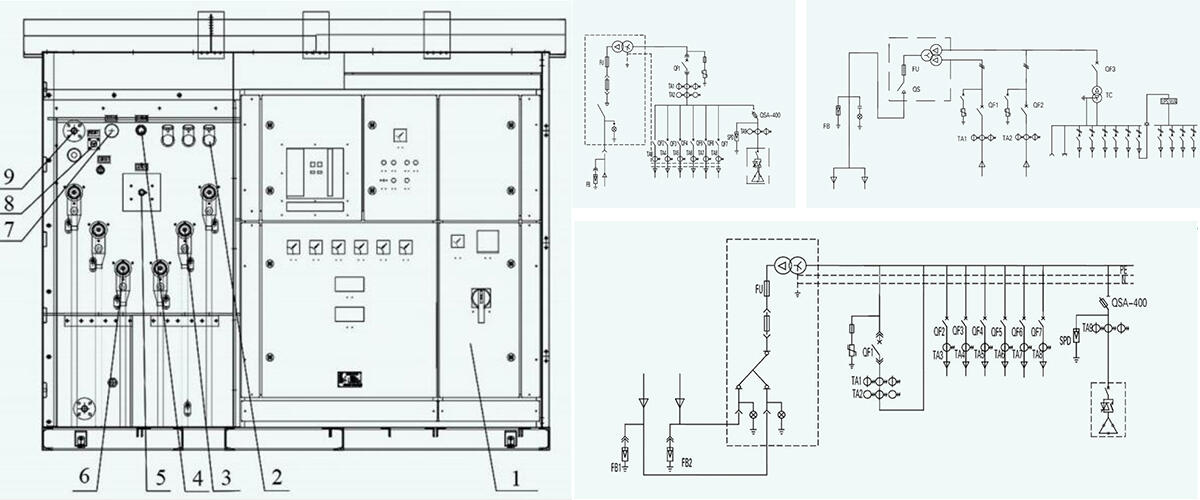

Первичная однолинейная схема (типовая)

Первичная однолинейная схема подстанции конечного типа. Схема двойного разделения.

2.Первичная однолинейная диаграмма подстанции кольцевой сети

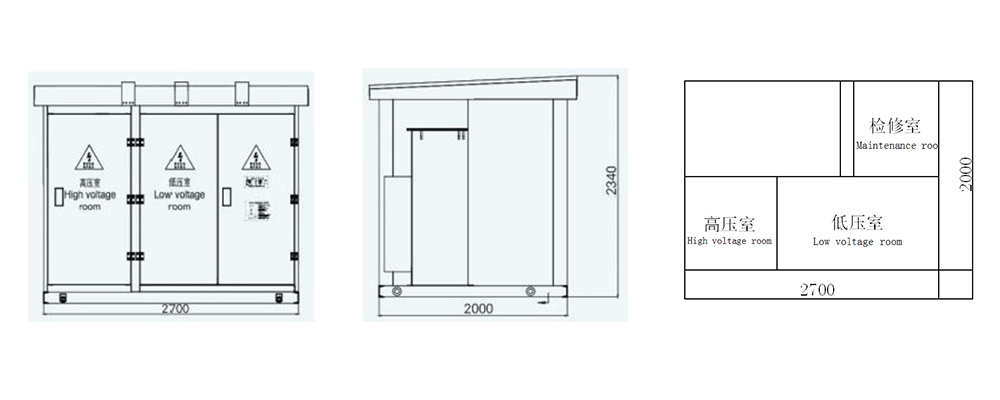

Чертеж границ блока: (возьмем в качестве примера 630 кВА)
